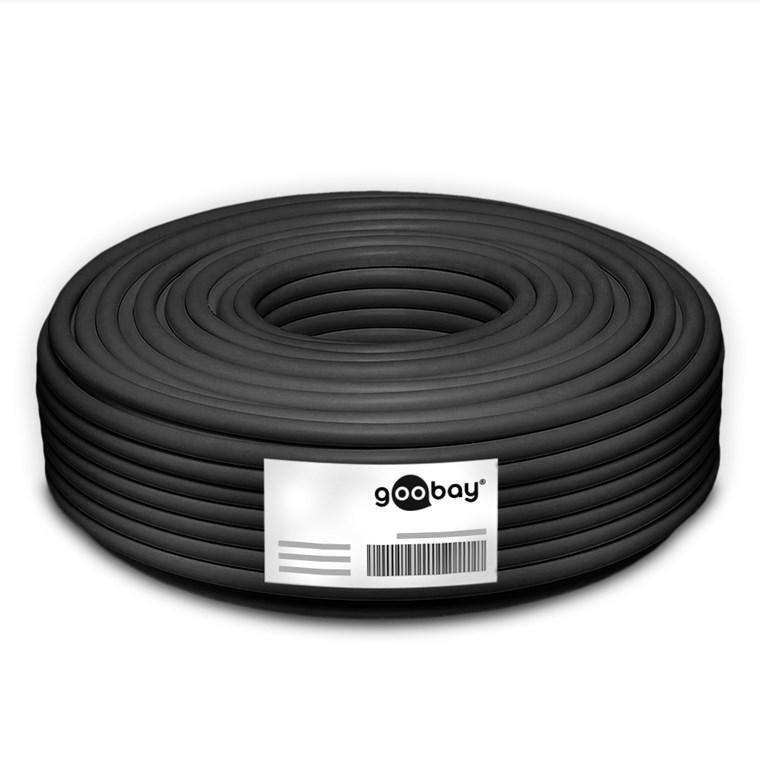

Antennekabel på rulle

Denne koaxialkabel RG58-type er beregnet til 50 Ω radiofrekvensanvendelser såsom senderudstyr, måleopsætninger og antenneforbindelser. Kablet har en impedans på 50 Ω, en afskærmningsgrad på ca. 40 dB og er udført med dobbelt afskærmning. Den tynde og fleksible konstruktion (5 mm ydre diameter) gør kablet velegnet til installationer med begrænset plads og anvendelser, hvor der kræves en smidig håndtering. Kablet opfylder CPR (EN 50575) brandklasse Eca og er egnet til fast installation indendørs. Leveres som kabelring, længde 100 meter.

Specifikationer
• Kabeltype RG58-type
• Impedans 50 Ω (±3 Ω)
• Afskærmningsklasse Standard RF-afskærmning
• dB-værdi ca. 40 dB
• Konstruktion Tynd og fleksibel
• Afskærmningstype 1 Folie (aluminium)
• Afskærmningstype 2 Flettet kappe (aluminium) 32x
• Indre leder + diameter CCS, 0,6 mm
• Dielektrikum 3,0 mm
• Ydre diameter 5,0 mm
• Brandklasse CPR Eca (EN 50575)
• Temperatur -20 °C til 70 °C
• Godkendelser CE
• Meterskalering Ja
• Længde 100 meter
• Vægt 3296 g

Dæmpning (max. dB/100 m)
• 50 MHz – 9,90 dB
• 100 MHz – 12,9 dB
• 200 MHz – 18,3 dB
• 300 MHz – 22,5 dB
• 400 MHz – 26,1 dB
• 500 MHz – 29,3 dB
• 800 MHz – 38,0 dB
• 1000 MHz – 42,5 dB
• 1350 MHz – 50,2 dB
• 1750 MHz – 58,7 dB
• 2050 MHz – 64,9 dB
• 2150 MHz – 65,4 dB

Anvendelse
Velegnet til at forbinde eller forlænge radiosendere, antenner, måleudstyr og andre 50 Ω RF-systemer. Kompatibel med gængse 50 Ω konnektorer såsom BNC-, N-, UHF- og SMA-konnektorer (afhængigt af udførelse).

Forklaring af anvendte termer
Impedans (50 Ω) Karakteristisk modstand for det koaksiale system; 50 Ω anvendes i RF- og senderanvendelser for at optimere effektoverførsel og begrænse refleksioner.
Afskærmning (ca. 40 dB) Giver grundlæggende beskyttelse mod ekstern interferens inden for standard RF-miljøer.
CPR / EN 50575 Europæisk brandklassificering for kabler i fast installation. Brandklasse Eca opfylder de minimale brandsikkerhedskrav i bygninger.
CCS Stålkern med kobberbelægning; anvendes ved høje frekvenser, hvor ledning primært sker på overfladen.

Generel forklaring af koaxialkabel
En koaxialkabel består af en central indre leder, et dielektrikum, et eller flere afskærmningslag og en beskyttende ydre kappe. Denne opbygning sikrer kontrolleret signaloverførsel med minimal interferens og lav dæmpning.
RG58-type er et 50 Ω kabel med en ydre diameter på ca. 5 mm til RF- og måleanvendelser.
RG59-type er et 75 Ω kabel til grundlæggende TV- og CCTV-installationer.
RG6-type er et 75 Ω kabel med en ydre diameter på ca. 7 mm til digitale DVB- og satellitanvendelser.
COAX9 er et 75 Ω kabel med høj afskærmningsværdi (typisk 100 dB, Class A) til installationer med øget elektromagnetisk belastning.
