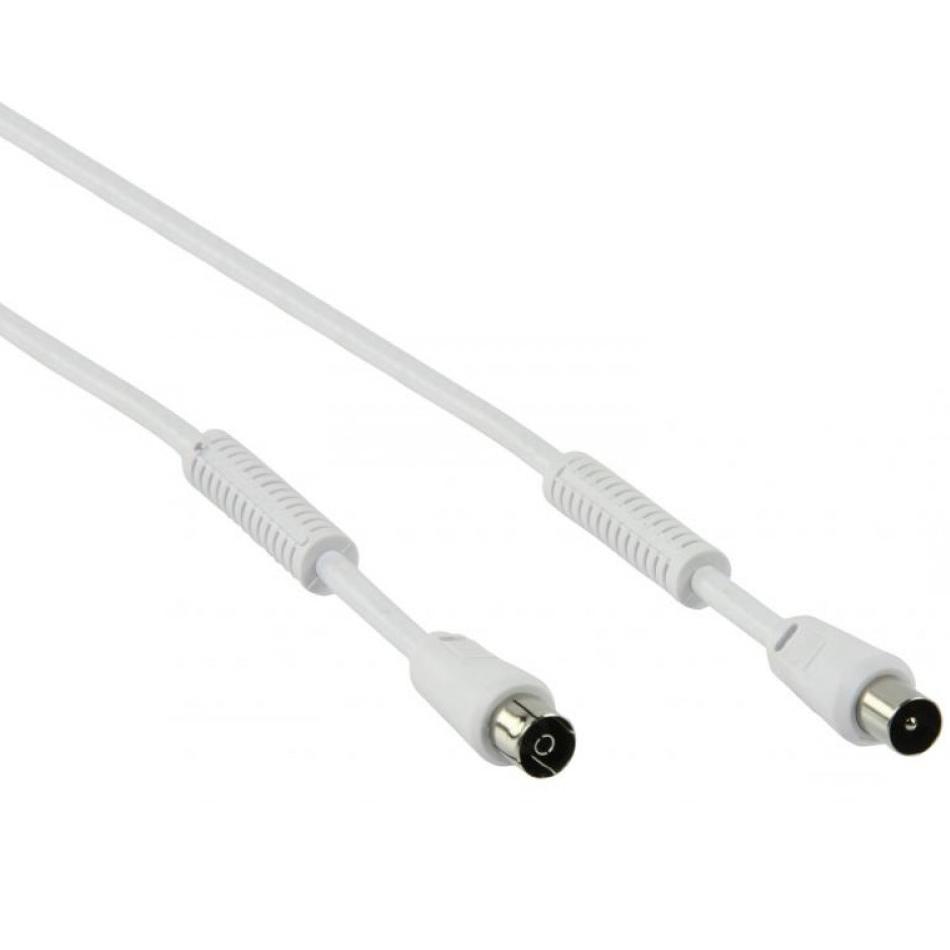

Koaksialkabel - 5 meter

Denne coaxkabel 75 Ω er beregnet til tilslutning af fjernsyns-, radio- eller kabelmodemudstyr til en koaksial vægstikdåse inden for DVB-C installationer. Kablet er udstyret med firedobbelt afskærmning (120 dB, Class A), en 100% kobber indre leder (CU) og er forsynet med en integreret ferritkerne for ekstra undertrykkelse af højfrekvente forstyrrelser. Takket være den høje afskærmningsværdi er kablet egnet til installationer i miljøer med øget elektromagnetisk belastning, herunder beskyttelse mod LTE- og 5G-indstråling.

Specifikationer
• Tilslutning 1 IEC-stik (male)
• Tilslutning 2 IEC-sokkel (female)
• Impedans 75 Ω
• Afskærmningsklasse Class A
• dB-værdi 120 dB
• Beskyttelse Beskyttelse mod LTE/5G-indstråling
• Afskærmning Firedobbelt (folie + fletværk + folie + fletværk)
• Indre leder 100% kobber (CU)
• Ferritkerne Ja, integreret
• Ydre diameter 6 mm
• Kappe PVC
• Udførelse Lige

Hvad betyder 120 dB og Class A?
Afskærmningsmålet på 120 dB angiver, hvor effektivt kablet er beskyttet mod eksterne elektromagnetiske forstyrrelser. Jo højere dB-værdien er, jo mindre indstråling udefra kan påvirke signalet.
Class A er en europæisk klassificering i henhold til EN-normer for koaksialkabler og angiver, at kablet opfylder krav til høj afskærmning inden for det frekvensområde, der anvendes til fjernsyns- og datasignaler. Class A-kabler er velegnede til miljøer med stærke eksterne signaler, såsom byområder med aktive 4G- og 5G-sendemaster.

Anvendelse
Egnet til digitalt fjernsyn (DVB-C), radio og kabelinternet inden for husinstallationer. Den firedobbelte afskærmning og ferritkerne begrænser signalkvalitetstab ved højere frekvenser og reducerer forstyrrelser fra eksternt udstyr.

Forklaring af anvendte termer
DVB Digital fjernsynsstandard for kabel, satellit og luftbåret. Velegnet til modtagelse af Full HD (1080p), Ultra HD 4K og 8K via DVB-installationer; den endelige opløsning afhænger af det leverede signal.
Impedans (75 Ω) Den karakteristiske modstand i fjernsyns- og kabelinstallationer. Komponenter inden for én installation skal have samme impedans for at undgå refleksioner og signaltab.
Firedobbelt afskærmning Består af flere lag folie og flettet kappe. Denne konstruktion øger afskærmningsværdien og reducerer indstråling af eksterne signaler.
Ferritkerne Et magnetisk filter, der undertrykker højfrekvente forstyrrelsessignaler (common-mode forstyrrelser) på kablet. Ferritten øger impedansen for uønsket interferens uden at påvirke det ønskede fjernsynssignal.
100% kobberleder En massiv kobber indre leder giver lavere modstand, bedre signalledning og højere mekanisk pålidelighed end CCS- eller CCA-udførelser.

Generel forklaring af koaksialkabler
Et koaksialkabel består af en central indre leder, et dielektrikum, flere afskærmningslag og en beskyttende ydre kappe. Denne opbygning sikrer kontrolleret signalledning med minimal indstråling og lav dæmpning. 75 Ω kabler anvendes til fjernsyns- og kabelinstallationer; 50 Ω kabler anvendes til RF- og sendeapplikationer.
