Mini fakra Z PCB-stik

Denne Mini FAKRA Z-konnektor er beregnet til tilslutning af koaksiale forbindelser inden for elektroniske og automotive installationer. Konnektoren bruges til at forbinde RF-komponenter som antennesystemer, kommunikationsmoduler og dataforbindelser i køretøjer.

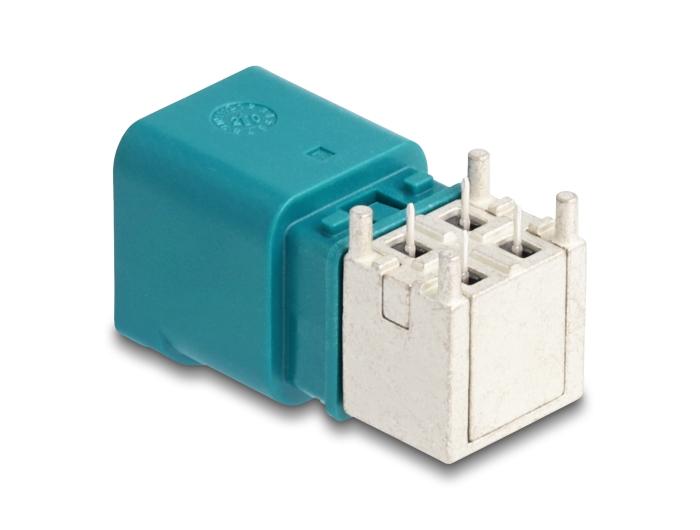

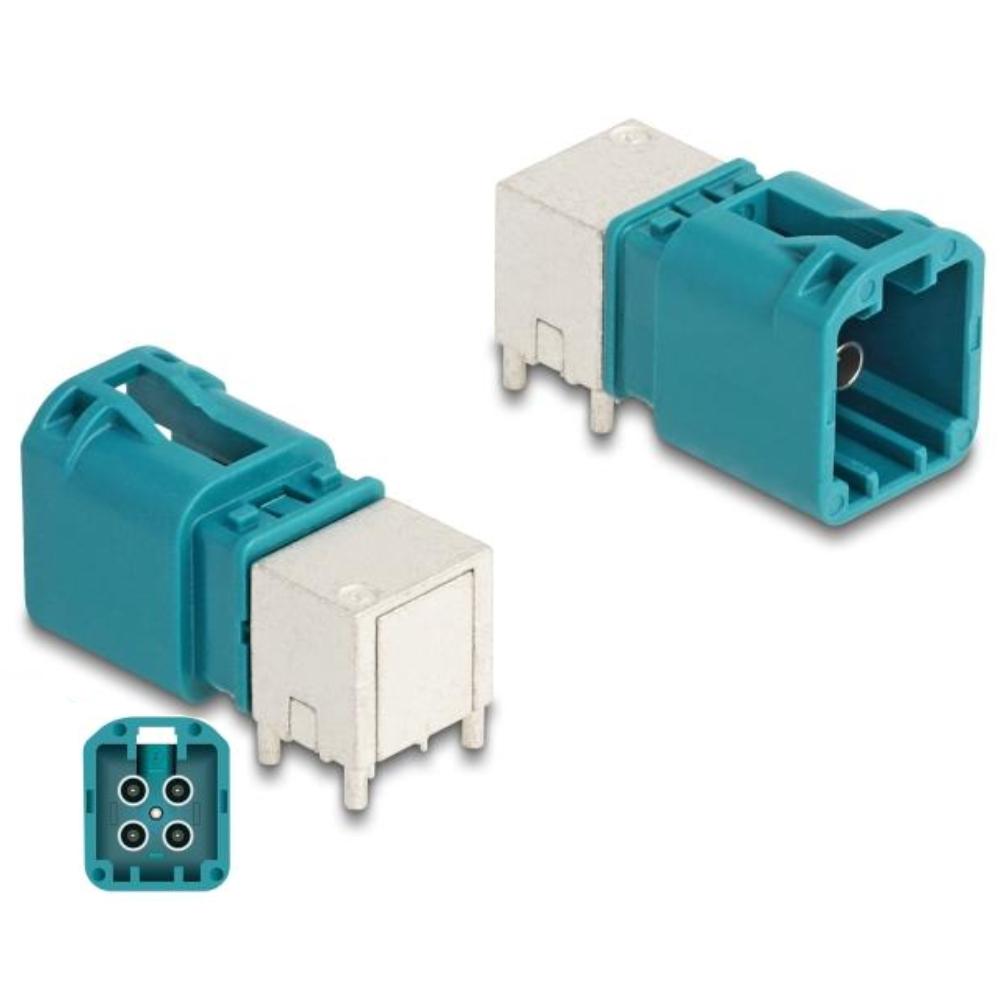

Konnektoren er udført som en Mini FAKRA Z-stik (han) 90° PCB. Den 90-graders udførelse gør det muligt at montere konnektoren på printplader i installationer med begrænset plads. Takket være det kompakte design kan der opnås op til 80 % pladsbesparelse sammenlignet med standard FAKRA-konnektorer.

Konnektoren har Mini FAKRA Z-farvekodning (vandblå / RAL 5021). Denne udførelse er en B-Type variant og er kompatibel med konnektorer fra TE Connectivity.

Denne udførelse er velegnet til printplademontering (PCB) og anvender en THT-lodningsproces. Konnektoren understøtter dataoverførselshastigheder op til 28 Gbps og frekvenser op til 20 GHz med en karakteristisk impedans på 50 Ohm.

Konnektoren er konstrueret med en messing kontaktstift, en LCP-isolator og et ydre plasthus af PA46. Disse materialer sikrer en stabil elektrisk forbindelse og gode mekaniske egenskaber ved høje frekvenser.

Specifikationer
• Produkttype RF-konnektor
• Mærke Delock
• Konnektor Mini FAKRA Z-stik (han) 90° PCB
• Mini FAKRA-type Z (vandblå / RAL 5021)
• Variant B-Type (kompatibel med TE)
• Montering PCB / printplade (THT-lodning)
• Kontaktmateriale Messing
• Isolator LCP
• Plastikhus PA46
• Impedans 50 Ohm
• Frekvensområde op til 20 GHz
• Maksimal datahastighed op til 28 Gbps
• Dimensioner ca. 21 × 8 × 10 mm

Forklaring af anvendte termer
LCP
LCP (Liquid Crystal Polymer) er et højkvalitets isolationsmateriale med fremragende elektriske egenskaber. Materialet anvendes ofte i RF-konnektorer og high-speed dataforbindelser.

PA46
PA46 er en varmebestandig teknisk plast med god mekanisk styrke. Materialet anvendes ofte i elektroniske komponenter og automotive applikationer.

THT
THT (Through-Hole Technology) er en lodningsmetode, hvor komponentstifter føres gennem huller i en printplade og loddes på den anden side.

Mini FAKRA
Mini FAKRA er en kompakt variant af FAKRA RF-konnektoren. De mindre dimensioner gør det muligt at placere flere konnektorer i et begrænset rum, samtidig med at høje datahastigheder og frekvenser understøttes.

FAKRA
FAKRA-konnektorer er koaksiale RF-konnektorer, der anvendes til radiofrekvensforbindelser. Konnektoren er baseret på SMB-koaksialstandarden, men har et plasthus med mekanisk og farvekodning.

FAKRA-typer
• FAKRA A – sort – RF-forbindelse / radio
• FAKRA B – creme – GSM / telematik
• FAKRA C – blå – GPS-antenne
• FAKRA D – bordeaux / lilla – satellitradio
• FAKRA E – grøn – GSM / LTE
• FAKRA F – brun – RF-kommunikation
• FAKRA G – grå – radio / RF-signal
• FAKRA H – violet – video / kamerasystemer
• FAKRA I – beige – radioantenne
• FAKRA K – gul / karry – RF-kommunikation
• FAKRA L – rød – RF-kommunikation
• FAKRA M – orange – digitalradio / DAB
• FAKRA Z – vandblå – universel nøglekodning
