Mini PCIe I/O PCIe

Dette udvidelseskort er designet til at tilføje ekstra interne SATA-forbindelser til et system via et Mini PCIe-slot.

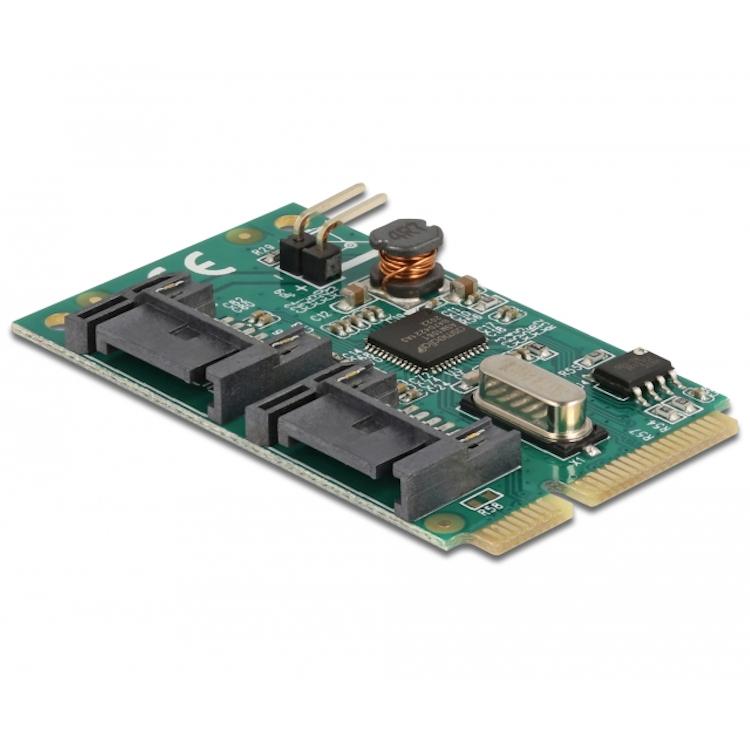

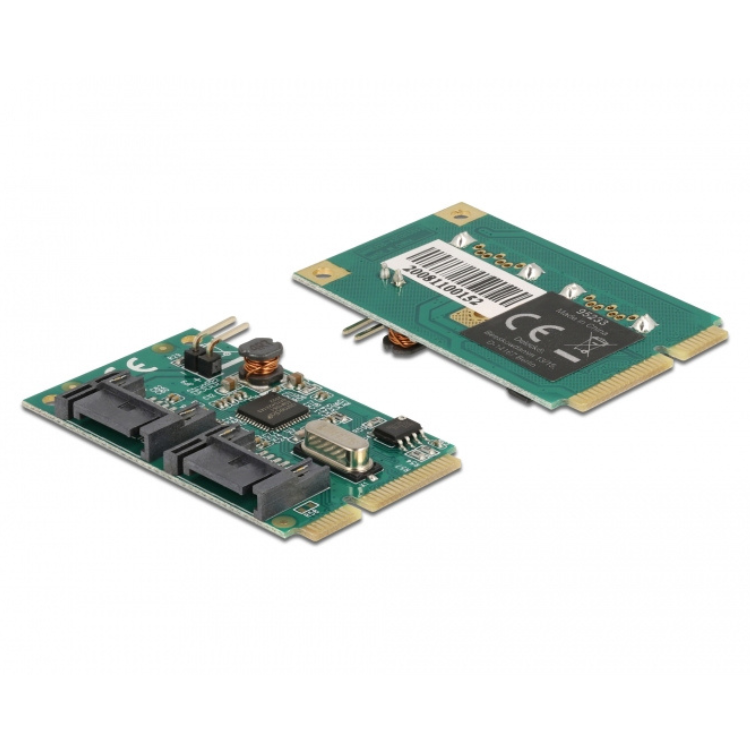

Mini PCIe-modulet placeres i et ledigt Mini PCIe-slot med en PCI Express-grænseflade og tilføjer to interne SATA 6 Gb/s-forbindelser. Dette gør det muligt at tilslutte interne lagerenheder som SATA-harddiske eller SSD'er. Modulet er baseret på en PCIe 2.0-grænseflade og understøtter avancerede SATA-funktioner til dataoverførsel og diskstyring.

Specifikationer

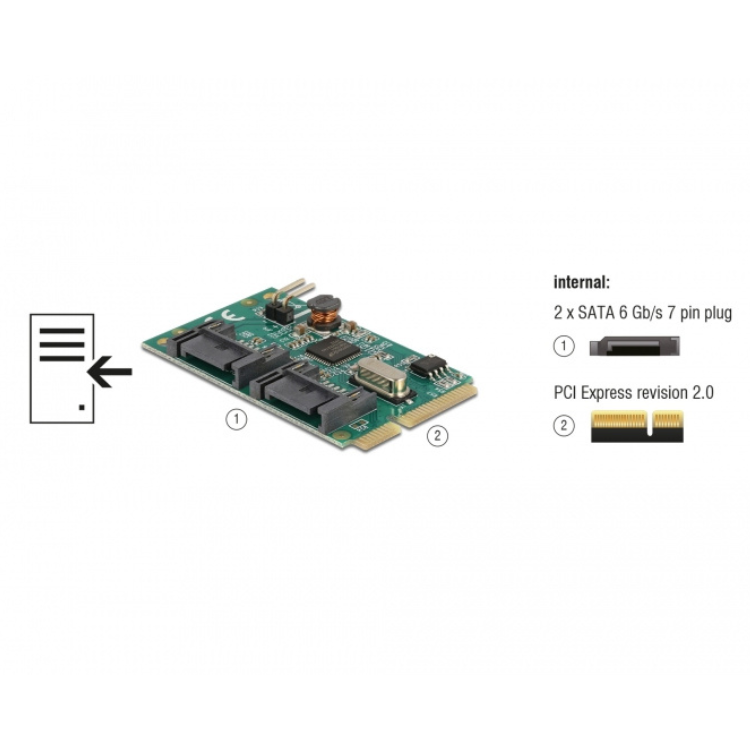

• Grænseflade: Mini PCIe (PCI Express Rev. 2.0)
• Interne forbindelser: 2 × SATA 6 Gb/s (7-pins)
• Ekstra forbindelse: Pin header til PWR LED (aktivitetsindikator)
• Chipset: Asmedia ASM1061
• SATA dataoverførsel: op til 6 Gb/s
• PCI Express dataoverførsel: op til 5 Gb/s
• Understøttelse: NCQ, SATA AHCI, SATA Port Multiplier

Systemkrav
• Operativsystem: Linux Kernel 3.7 eller nyere, Windows Vista / 7 / 8.1 / 10 (32/64-bit afhængigt af version)
• Hardware: Bundkort med ledigt Mini PCIe-slot med PCIe-grænseflade

Pakkeindhold
• Mini PCIe-modul
• Driver-cd
• Manual

Forklaring af brugte termer
Mini PCIe: Kompakt intern udvidelsesgrænseflade til periferiudstyr i pc'er og indlejrede systemer.
SATA 6 Gb/s: Serial ATA-standard med en maksimal dataoverførselshastighed på 6 gigabit per sekund.
NCQ: Native Command Queuing, en teknik til mere effektiv behandling af læse- og skriveoperationer på lager medier.
AHCI: Advanced Host Controller Interface til SATA-funktioner som hot-plugging og NCQ.
SATA Port Multiplier: En funktion, der gør det muligt at styre flere SATA-enheder via én enkelt SATA-port.
