Mini SAS til SAS-kabel

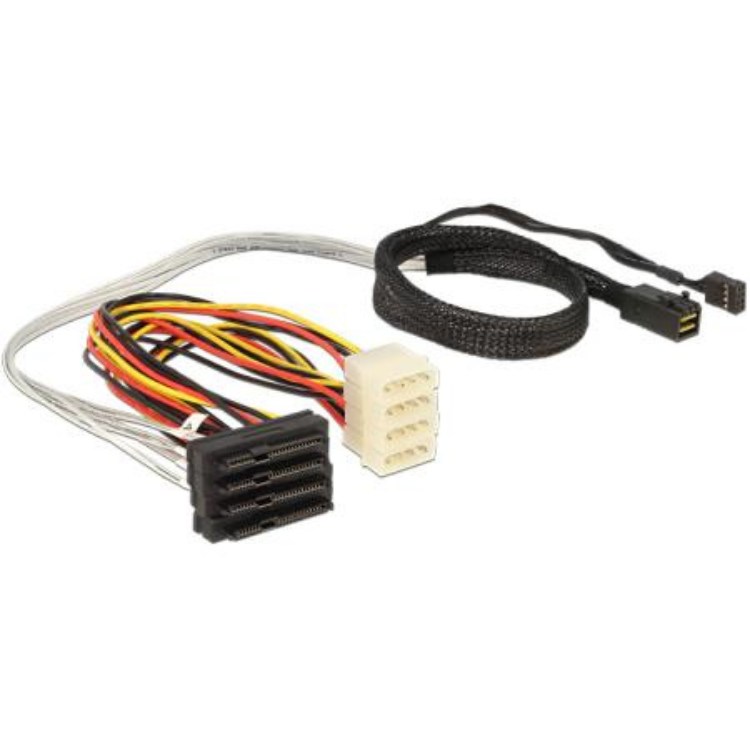

Denne Mini SAS HD breakout-kabel fra Delock bruges til at forbinde en controller med Mini SAS HD SFF-8643-forbindelse med op til fire SAS harddiske. Denne type kabel anvendes i servere og professionelle lagerløsninger til at tilslutte flere diske til én controllerport.

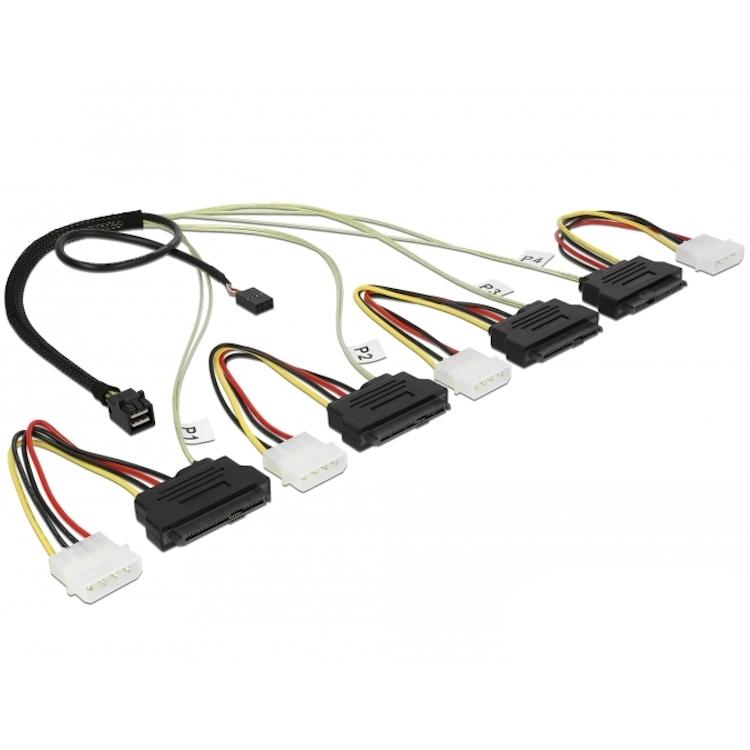

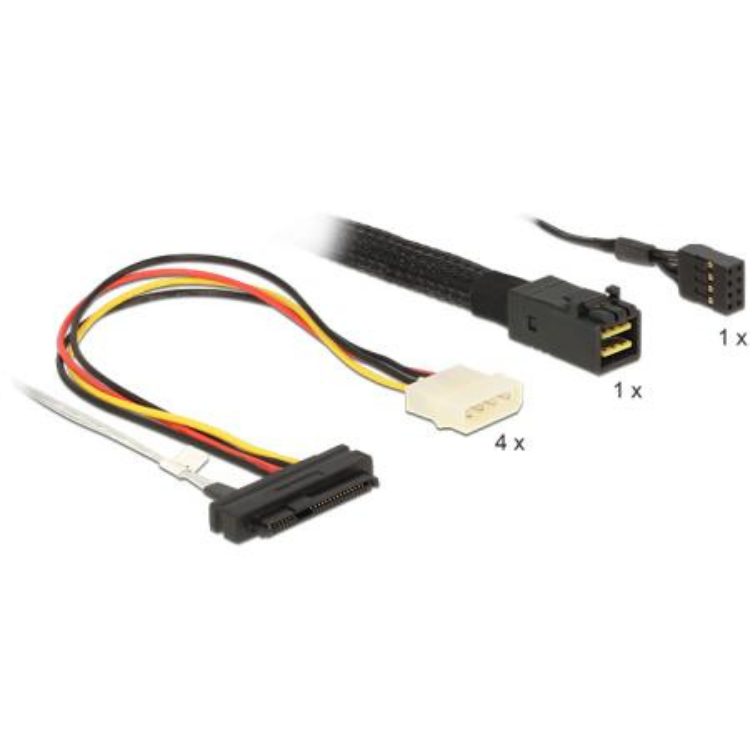

Kablet har en Mini SAS HD SFF-8643 male connector på host-siden og fire SAS SFF-8482 connectors til lagerenhederne. Dette gør det muligt at opdele én Mini SAS HD-forbindelse til fire separate SAS-diske.
Derudover er der fire Molex 4-pin strømstik til at forsyne de tilsluttede harddiske med strøm. Kablet indeholder også en 8-pin sideband pin header, som bruges til ekstra signaler mellem controlleren og backplane, såsom status- eller administrationsinformation.
Kablet understøtter Serial Attached SCSI (SAS) specifikationen og muliggør dataoverførsel op til 12 Gb/s pr. datalinje. SAS bruges i vid udstrækning i servere og enterprise lageromgivelser på grund af dens høje pålidelighed og ydeevne.
Til datalinjerne bruges 30 AWG ledere, hvilket sikrer stabil signaloverførsel ved høje datahastigheder.

Specifikationer
Mærke: Delock
Produkttype: Mini SAS HD til 4× SAS breakout-kabel
Stik 1: Mini SAS HD SFF-8643 male
Stik 2: 4 × SAS SFF-8482 female
Stik 3: 4 × Molex 4-pin male (strøm)
Stik 4: 8-pin sideband pin header female
Dataoverførsel: op til 12 Gb/s
Kabeltykkelse: 30 AWG

Anvendte termer
SAS (Serial Attached SCSI): en lagerinterface, der bruges i servere og professionelle lagerløsninger til hurtige og pålidelige dataforbindelser.
Mini SAS HD (SFF-8643): et kompakt internt SAS-stik, der bruges til forbindelser mellem controllere og lager-backplanes.
SAS SFF-8482: et stik, der bruges til at tilslutte SAS harddiske og som understøtter både data og ekstra signallinjer.
Sideband-forbindelse: en ekstra signaltilslutning, der bruges til yderligere kommunikation mellem controller og lagerudstyr.
AWG (American Wire Gauge): en standard til angivelse af tykkelsen af elektriske ledere; et lavere AWG-nummer betyder en tykkere ledning og en højere strømkapacitet.
Gb/s (Gigabit per sekund): en enhed for datahastighed, der angiver, hvor mange milliarder bits per sekund der kan overføres.
