Patchpanel LC

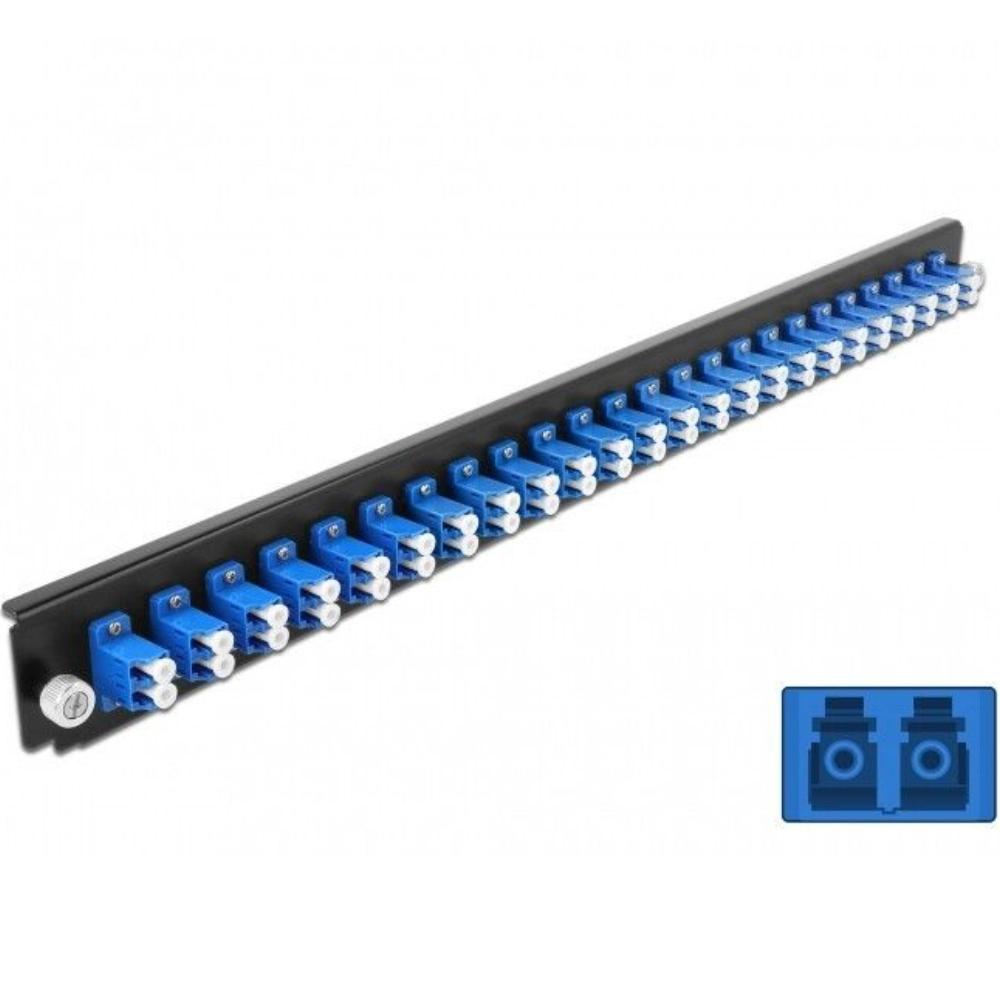

Dette fiberoptiske frontpanel er beregnet til montering i en 19-tommer splice box og optager 1U rackhøjde. Panelet er udstyret med 24 LC Duplex fiberkoblinger og anvendes som et passivt tilslutningspunkt for single-mode fiberoptiske forbindelser med en kompakt porttæthed.

Anvendelse
Dette frontpanel bruges i en 19-tommer splice box til overskueligt at terminere og forbinde splittede single-mode fibre. LC Duplex koblingerne gør det muligt at styre to separate fibre pr. port til samtidig afsendelse og modtagelse.

Konstruktion og egenskaber
Panelet består af en metalfrontplade med integrerede LC Duplex koblinger. Koblingerne er udstyret med en zirkoniumkeramisk ferrule til præcis justering af fiberkerner. Beskyttelseshætter forhindrer forurening og beskadigelse af ubrugte tilslutninger.

Specifikationer
• Type: fiberoptisk frontpanel til splice box
• Rackformat: 19-tommer
• Højdeformat: 1U
• Antal porte: 24
• Stik: LC Duplex female > LC Duplex female
• Fiberkapacitet: 48 fibre
• Ferrule: zirkoniumkeramisk
• Beskyttelse: beskyttelseshætter pr. port
• Konstruktion: metalfrontpanel
• Mål (L x B x H): 439,0 x 39,4 x 19,5 mm

Forklaring af anvendte termer
• LC Duplex: fiberoptisk stik, hvor to separate fibre tilsluttes pr. port, én til afsendelse og én til modtagelse. Dette muliggør full-duplex kommunikation inden for et kompakt stik.
• Single-mode fiber: fibertype med en meget smal kerne, designet til transmission over lange afstande med lav dæmpning og høj signalkvalitet.
• OS2: single-mode fiberkategori, der er velegnet til langdistanceapplikationer og høje datahastigheder. OS2 anvendes i adgangs- og backbone-netværk og er optimeret til brug med lasere ved bølgelængder som 1310 nm og 1550 nm.
• Zirkoniumkeramisk ferrule: præcisionskomponent, der sikrer nøjagtig centrering af fiberkerner, hvilket er afgørende for lav dæmpning og stabil signaloverførsel.
• 19-tommer: international rackstandard for netværks- og teleinstallationer.
• 1U: højdeenhed inden for et rack, hvor 1U svarer til 44,45 mm.
