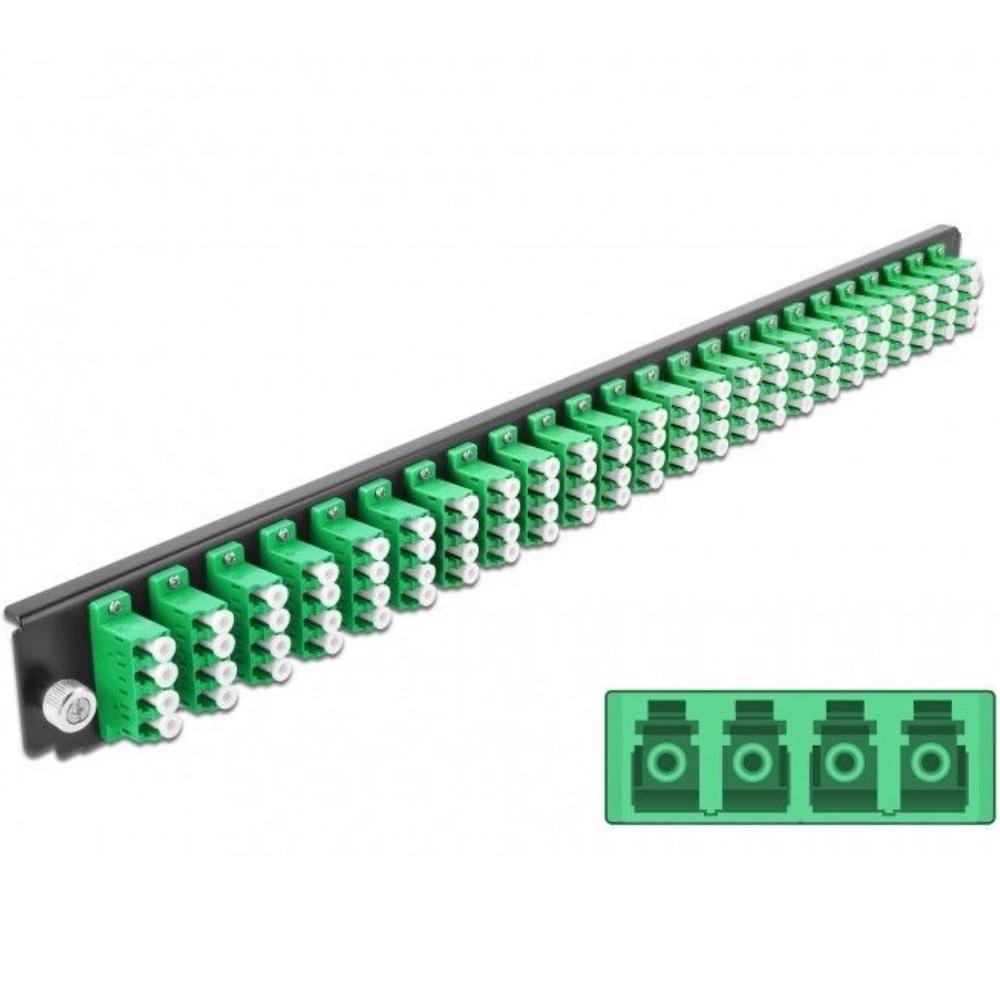

Dette fiberoptiske frontpanel er beregnet til montering i en 19-tommer splice box og optager 1U rackhøjde. Panelet er udstyret med 24 LC Quad fiberoptiske koblinger og anvendes som et passivt tilslutningspunkt for single-mode fiberoptiske forbindelser med høj densitet.
Anvendelse
Dette frontpanel bruges i en 19-tommer splice box til overskuelig terminering og forbindelse af splittede single-mode fiberoptiske kabler. LC Quad koblingerne muliggør styring af flere fiberoptiske kabler pr. port i en kompakt rackopsætning.
Konstruktion og egenskaber
Panelet består af en metalfrontplade med integrerede LC Quad koblinger. Koblingerne er udstyret med en zirconia keramisk ferrule for præcis justering af fiberoptiske kerner. Beskyttelseshætter forhindrer forurening og beskadigelse af ubrugte stik.
Specifikationer
• Type: fiberoptisk frontpanel til splice box
• Rackformat: 19-tommer
• Højdeenhed: 1U
• Antal porte: 24
• Stik: LC Quad hun > LC Quad hun
• Fiberkapacitet: 96 fiber
• Ferrule: zirconia keramisk
• Beskyttelse: beskyttelseshætter pr. port
• Konstruktion: metalfrontpanel
• Mål (L x B x H): 439,0 x 39,4 x 19,5 mm
Forklaring af brugte termer
• LC Quad: fiberoptisk stik, hvor fire separate fiberoptiske kabler tilsluttes pr. port. Dette muliggør en meget høj fibertæthed i et enkelt panel.
• Single-mode fiberoptisk kabel: type fiberoptisk kabel med en meget smal kerne, designet til transmission over lange afstande med lav dæmpning og høj signalkvalitet.
• OS2: single-mode fiberoptisk kategori, der er egnet til langdistanceapplikationer og høje datahastigheder. OS2 anvendes i backbone- og access-netværk og er optimeret til brug med lasere ved bølgelængder som 1310 nm og 1550 nm.
• Zirconia keramisk ferrule: præcisionsdel, der sikrer nøjagtig centrering af fiberoptiske kerner, hvilket er essentielt for lav dæmpning og stabil signaloverførsel.
• 19-tommer: international rackstandard for netværks- og teleinstallationer.
• 1U: højdeenhed i et rack, hvor 1U svarer til 44,45 mm.
