Patchpanel LC

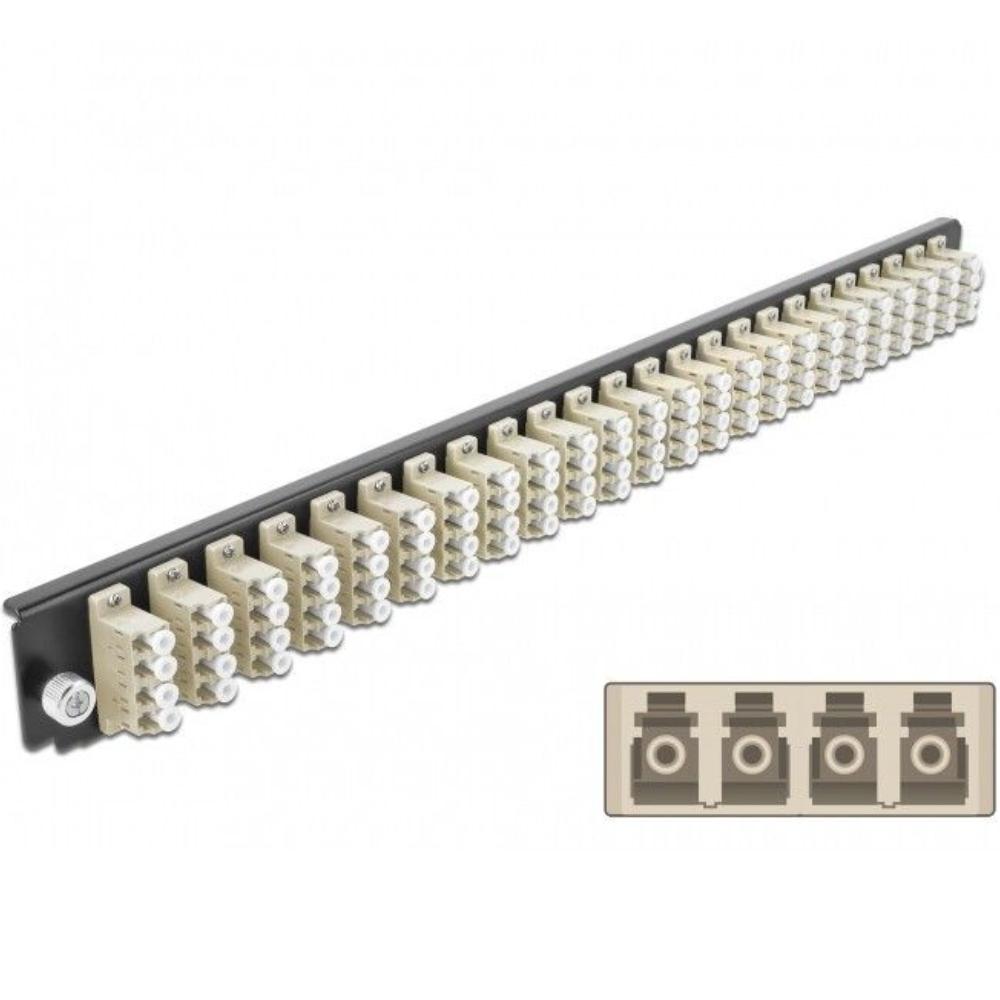

Dette fiberoptiske frontpanel er designet til montering i en 19-inch splice box og optager 1U rackhøjde. Panelet er udstyret med 24 LC Quad fiberkoblinger og anvendes som et passivt tilslutningspunkt for fiberforbindelser med høj densitet.

Anvendelse
Dette frontpanel bruges i en 19-tommer splice box til overskuelig terminering og forbindelse af splicede fibre. LC Quad koblingerne muliggør håndtering af flere fibre pr. port i en kompakt rackopsætning.

Konstruktion og funktioner
Panelet består af en metalfrontplade med integrerede LC Quad koblinger. Koblingerne er udstyret med en zirconiumkeramisk ferrule for præcis justering af fiberkerner. Beskyttelseshætter forhindrer snavs og beskadigelse af ubrugte stik.

Specifikationer
• Type: fiberoptisk frontpanel til splice box
• Rackstørrelse: 19-inch
• Højde: 1U
• Antal porte: 24
• Stik: LC Quad female > LC Quad female
• Fiberkapacitet: 96 fibre
• Ferrule: zirconiumkeramisk
• Beskyttelse: beskyttelseshætter pr. port
• Konstruktion: metalfrontpanel
• Dimensioner (L x B x H): 439,0 x 39,4 x 19,5 mm

Forklaring af anvendte termer
• LC Quad: fiberstik, hvor fire separate fibre tilsluttes pr. port. Dette muliggør en høj fibertæthed inden for et panel.
• Zirconiumkeramisk ferrule: præcisionskomponent, der sikrer nøjagtig centrering af fiberkerner, hvilket er essentielt for lav dæmpning og stabil signaloverførsel.
• 19-inch: international rackstandard for netværks- og teleinstallationer.
• 1U: højdeenhed inden for et rack, hvor 1U svarer til 44,45 mm.

Forklaring af OM-kategorier (multimode-fiber)
OM står for Optical Multimode og beskriver den tekniske kvalitet af multimode-fiber. OM-kategorien bestemmer den maksimale datahastighed, båndbredde og transmissionsafstand. Højere OM-kategorier giver bedre ydeevne ved højere hastigheder.
• OM1: multimode-fiber med en 62,5 µm kerne og en båndbredde på ca. 200 MHz·km. Understøtter typisk 1 Gb/s op til ca. 275 meter. Udviklet til ældre installationer og primært anvendt med LED-lyskilder.
• OM2: multimode-fiber med en 50 µm kerne og en båndbredde på ca. 500 MHz·km. Understøtter 1 Gb/s op til ca. 550 meter og 10 Gb/s op til ca. 82 meter. Giver bedre ydeevne end OM1 og er velegnet til almindelige LAN-miljøer.
• OM3: laser-optimeret multimode-fiber med en båndbredde på ca. 2000 MHz·km. Designet til VCSEL-lasere og egnet til 10 Gb/s op til ca. 300 meter og højere hastigheder over kortere afstande.
• OM4: forbedret laser-optimeret multimode-fiber med en båndbredde på ca. 4700 MHz·km. Understøtter 10 Gb/s op til ca. 550 meter og giver højere ydeevne i krævende datacenter-miljøer.
• OM5: wideband multimode-fiber, designet til brug med flere bølgelængder samtidigt via SWDM-teknologi. Muliggør mere effektiv brug af lyskilder og understøtter høje datahastigheder i moderne datacentre.
Vigtige punkter
• OM-kategorien af det tilsluttede fiberkabel bestemmer den maksimale hastighed, ikke panelet eller koblingen.
• I en forbindelse er den laveste OM-kategori altid den begrænsende faktor.
• Højere OM-kategorier tilbyder mere båndbredde og fremtidssikring.
