Patchpanel LC

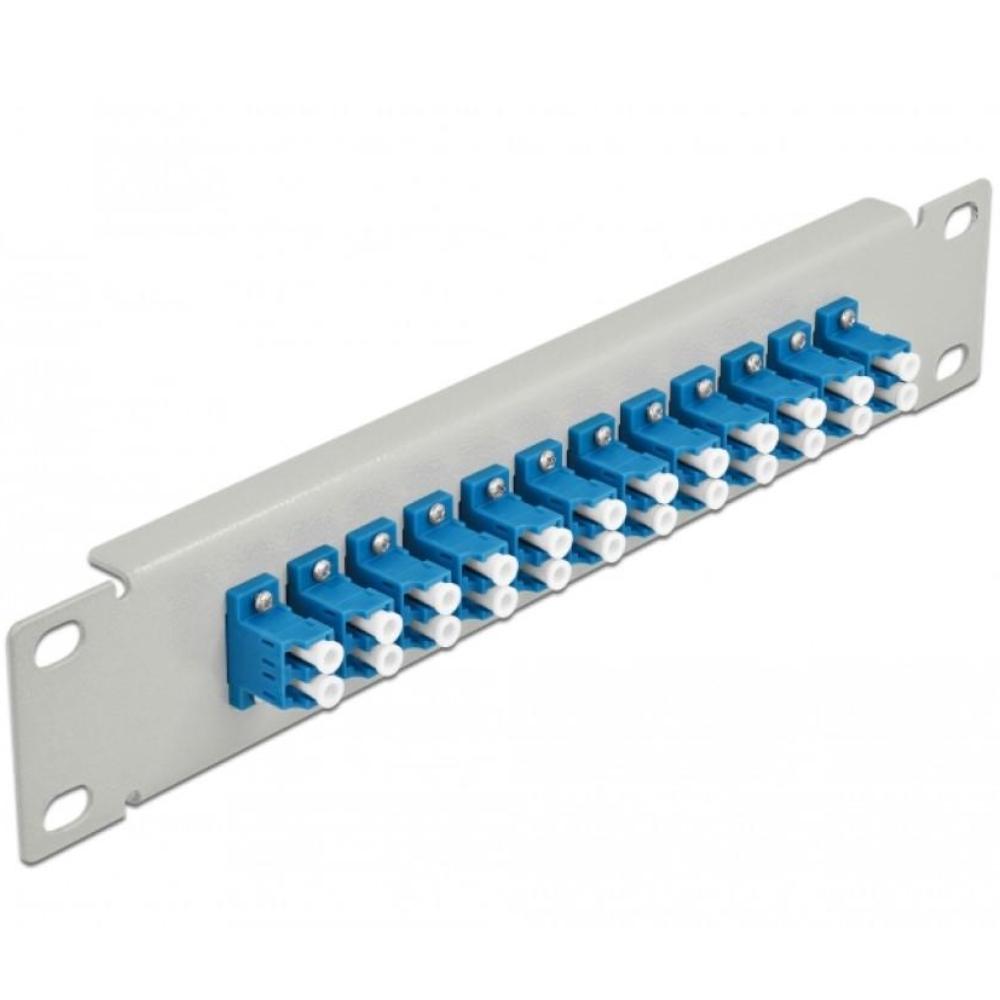

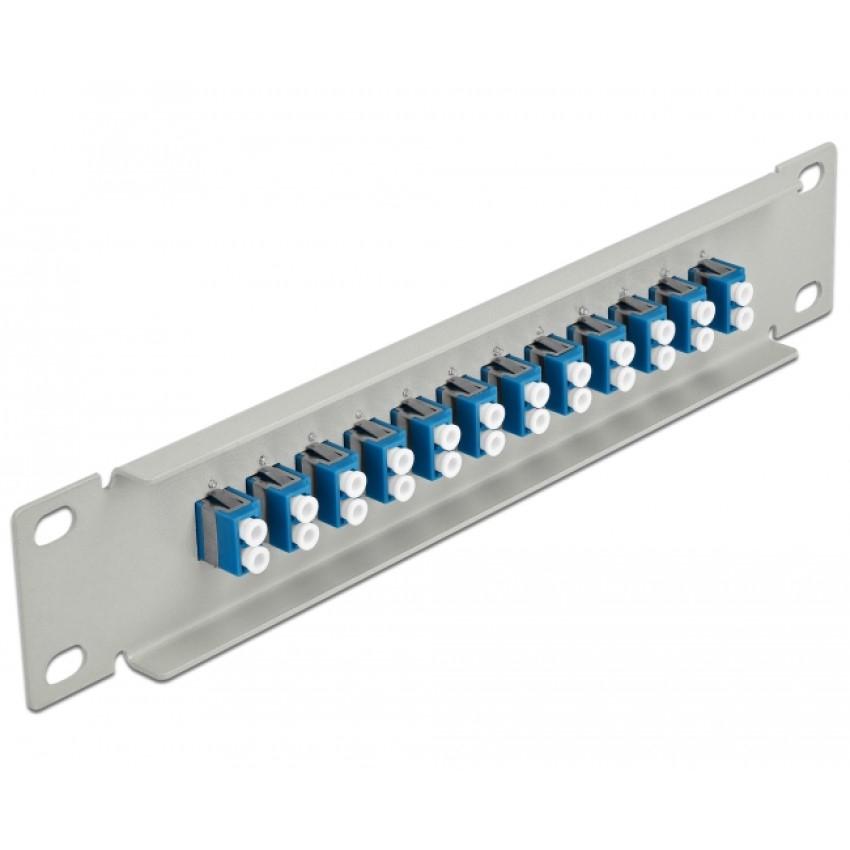

Dette fiberoptiske patchpanel er beregnet til montering i et 10-tommer netværksskab og optager 1U rackhøjde. Panelet er udstyret med 12 LC Duplex fiberoptiske koblinger og anvendes som et passivt forbindelsespunkt for single-mode fiberoptiske forbindelser.

Anvendelse
Dette patchpanel bruges til at forbinde og strukturere single-mode fiberoptiske kabler inden for en 10-tommer rackopsætning. LC Duplex koblingerne muliggør full-duplex kommunikation, hvor separate fibre bruges til at sende og modtage.

Konstruktion og egenskaber
Panelet består af et metalhus med integrerede LC Duplex koblinger. Koblingerne er udstyret med en keramisk muffe, der sikrer præcis justering af fiberkernene og dermed en stabil optisk forbindelse. Ubrugte porte kan lukkes med støvkapper for beskyttelse mod forurening.

Specifikationer
• Type: fiberoptisk patchpanel
• Rackstørrelse: 10-tommer
• Højde: 1U
• Antal porte: 12
• Stik: LC Duplex hun > LC Duplex hun
• Fibertype: single-mode
• Muffe: keramisk
• Beskyttelse: støvkapper pr. port
• Konstruktion: metalhus
• Dimensioner (L x B x H): 254 x 44 x 10 mm

Forklaring af anvendte termer
• LC Duplex: kompakt fiberoptisk stik med to fibre pr. port. Den lille størrelse muliggør en høj porttæthed i patchpaneler.
• Single-mode fiber: fiber med en meget smal kerne, designet til transmission over lange afstande med lav dæmpning og høj signalkvalitet.
• Keramisk muffe: præcisionsmuffe i koblingen, der sikrer nøjagtig centrering af fiberkernerne, hvilket er essentielt for lav dæmpning og pålidelig signaloverførsel.
• 10-tommer: kompakt rackstørrelse, der anvendes i mindre netværks- og teleinstallationer.
• 1U: højdeenhed i et rack, hvor 1U svarer til 44,45 mm.
