Patchpanel SC

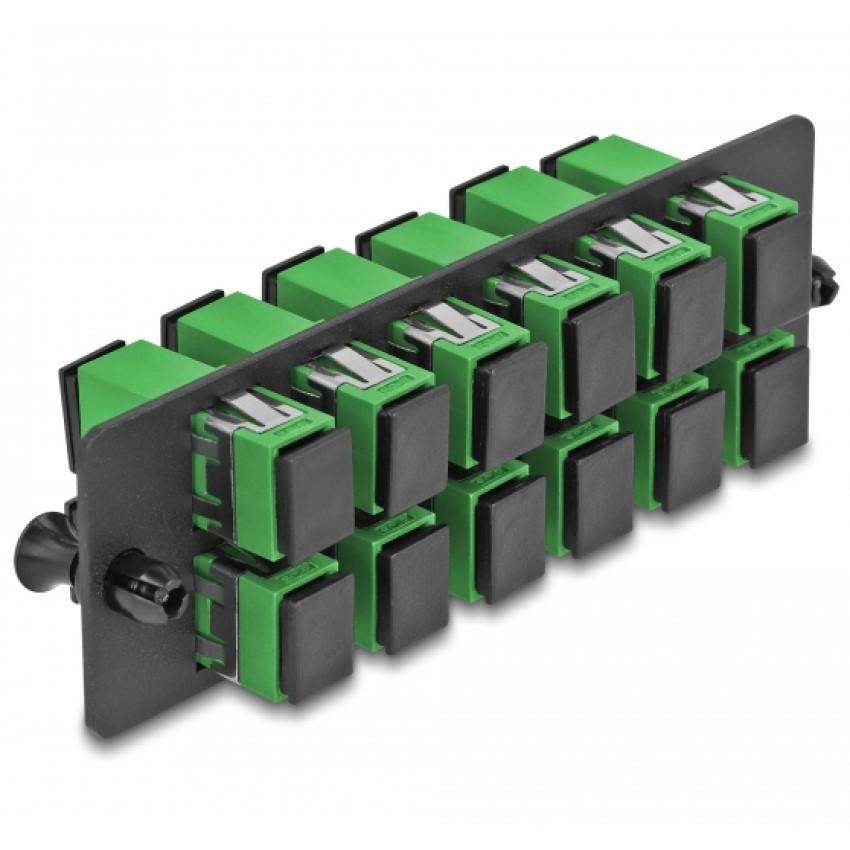

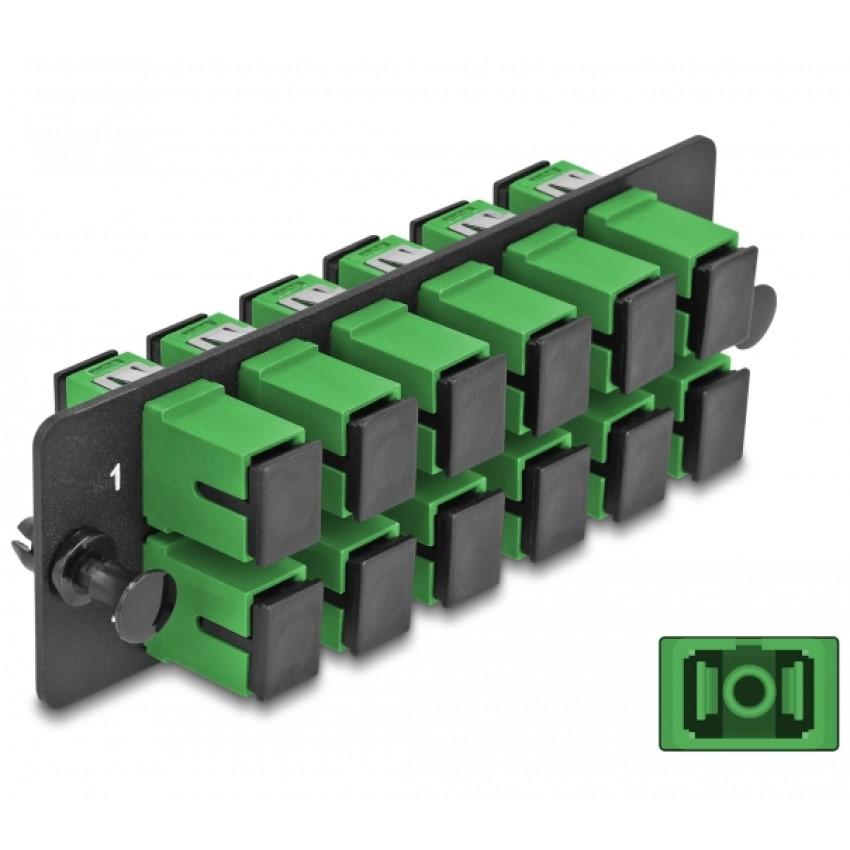

Dette fiberadapterpanel er beregnet til montering i et 19-tommer HD-patchpanel til fiberoptik og optager 1U rackhøjde i systemet. Panelet er udstyret med 12 SC Simplex fiberkoblinger og anvendes som et passivt forbindelsespunkt for single-mode fiberoptikforbindelser.

Anvendelse
Dette adapterpanel bruges i et 19-tommer high-density fiberoptikpatchpanel til overskuelig terminering og forbindelse af fiberoptikforbindelser. SC Simplex-koblingerne gør det muligt at forbinde fiberoptikstik direkte med hinanden via en hun-til-hun kobling.

Konstruktion og egenskaber
Panelet består af en kombination af en metalbærer med integrerede SC Simplex-koblinger. Koblingerne er udstyret med en zirkoniumkeramisk ferrule for præcis justering af fiberkerner. Beskyttelseshætter forhindrer forurening af ubrugte tilslutninger.

Specifikationer
• Type: fiberadapterpanel
• Montering: 19-tommer HD-patchpanel til fiberoptik
• Højde: 1U (inden for HD-system)
• Antal porte: 12
• Stik: SC Simplex hun > SC Simplex hun
• Fiberkapacitet: 12 fibre
• Ferrule: zirkoniumkeramisk
• Konstruktion: metalbærer med plastkoblinger
• Dimensioner (L x B x H): 109 x 35 x 20 mm

Forklaring af anvendte termer
• SC Simplex: fiberoptikstik med én separat fiber pr. port, anvendes til simplex-forbindelser.
• Single-mode fiberoptik: fibertype med en meget smal kerne, designet til transmission over lange afstande med lav dæmpning.
• OS2: single-mode fiberoptik-kategori til langdistanceanvendelser og høje datahastigheder, optimeret til brug med lasere ved bølgelængder som 1310 nm og 1550 nm.
• Zirkoniumkeramisk ferrule: præcisionsdel, der sikrer nøjagtig centrering af fiberkerner og stabil signaloverførsel.
• 19-tommer: international rackstandard for netværks- og fiberinstallationer.
• 1U: højde-enhed inden for et rack, hvor 1U svarer til 44,45 mm.
