PCI Express-kort

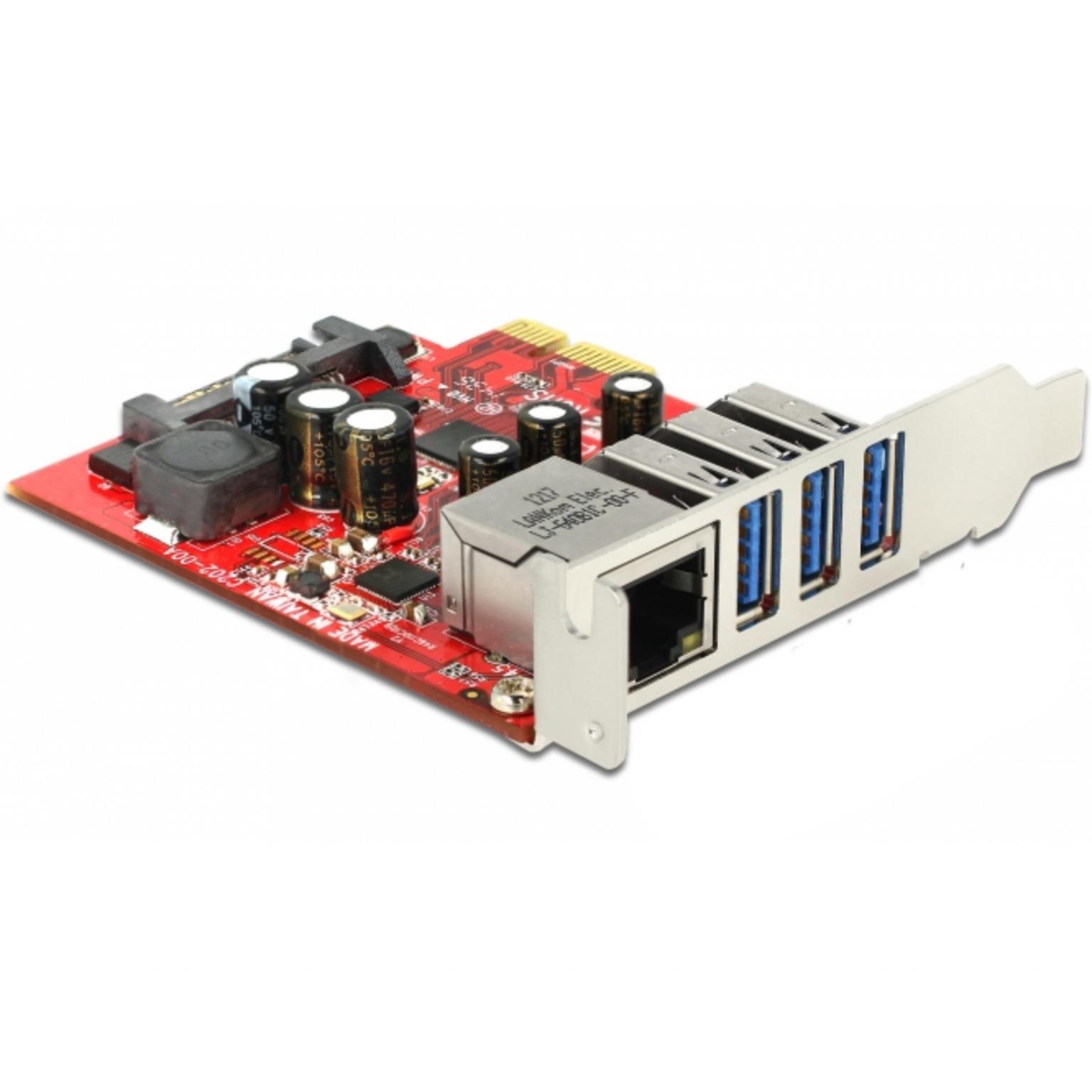

Dette PCI Express udvidelseskort fra Delock bruges til at tilføje USB-porte og en netværksinterface til en stationær computer via et PCIe-slot. Kortet tilbyder yderligere tilslutningsmuligheder for perifere enheder og en kablet netværksforbindelse inden for et enkelt udvidelsesmodul. Kortet har tre USB 3.2 Gen 1-porte og en Gigabit LAN-port. Takket være kombinationen af et Renesas USB-chipsæt og en Realtek-netværkscontroller er kortet velegnet til stabil dataoverførsel og netværksapplikationer. Den interne SATA-strømtilslutning sikrer tilstrækkelig strømforsyning ved brug af flere USB-enheder.

Specifikationer
Produkttype: PCI Express udvidelseskort (USB + LAN)
Mærke: Delock
Interface: PCI Express x1 (V2.0)
USB-A port 1: USB 3.2 Gen 1 Type-A hun (5 Gbit/s)
USB-A port 2: USB 3.2 Gen 1 Type-A hun (5 Gbit/s)
USB-A port 3: USB 3.2 Gen 1 Type-A hun (5 Gbit/s)
LAN port: RJ45 hun (Gigabit Ethernet 10 / 100 / 1000 Mbit/s)
Intern strømforsyning: SATA 15-pin strømstik
USB-chipsæt: Renesas D720201
LAN-chipsæt: Realtek RTL8153
USB-datatransmission: op til 5 Gbit/s
LAN-datatransmission: op til 1000 Mbit/s
PCIe båndbredde: op til 5 Gbit/s (x1 lane)
Ethernet-standarder: IEEE 802.3, IEEE 802.3u
Duplex: understøttelse af halv og fuld duplex
Flowkontrol: IEEE 802.3x (fuld duplex)
Jumbo frames: op til 9K
Checksum offloading: IP / TCP / UDP (NDIS5 / NDIS6)
USB-controller: xHCI (USB 3.x Host Controller Interface)
Kabinet: inklusive low-profile beslag
Antal: pr. styk
Garanti: 5 år
Certificeringer: REACH, CE, RoHS, WEEE

Anvendelser
USB-udvidelse: tilføjelse af ekstra USB-porte til et system.
Netværksudvidelse: tilføjelse af en Gigabit Ethernet-port.
Arbejdsstationer: tilslutning af flere USB-enheder og netværk.
Industriel anvendelse: stabile data- og netværksforbindelser.

Forklaring af tekniske termer
PCI Express (PCIe): intern udvidelsesinterface til høje datahastigheder.
USB 3.2 Gen 1: USB-standard med en maksimal datahastighed på 5 Gbit/s.
xHCI: controllerstandard for USB 3.x-kommunikation.
Gigabit Ethernet (1000BASE-T): kablet netværksforbindelse med en maksimal hastighed på 1000 Mbit/s.
RJ45: standardstik til ethernet-netværk.
Renesas D720201: USB-værtcontroller til styring af flere USB-porte.
Realtek RTL8153: chipset til USB til ethernet-kommunikation.
Checksum offloading: flytter netværksberegninger fra CPU til hardware.
Jumbo frames: større datapakker for mere effektiv datatransmission.
NDIS: driverinterface til netværksenheder inden for Windows.
Fuld duplex: samtidig afsendelse og modtagelse af data.
Båndbredde: maksimal mængde data, der kan sendes pr. sekund.

Forklaring af mærker og standarder
CE: opfylder europæiske retningslinjer for sikkerhed og EMC.
RoHS: begrænsning af farlige stoffer.
REACH: regulering af kemiske stoffer.
WEEE: direktiv for genanvendelse af elektronisk udstyr.

Vigtige overvejelser
Installation: kræver et ledigt PCI Express x1-slot.
Strømforsyning: SATA-strømforsyning kræves for stabil drift ved brug af flere USB-enheder.
Kompatibilitet: kontroller understøttelse af operativsystem og drivere.
Kabinet: low-profile beslag egnet til kompakte systemer.
