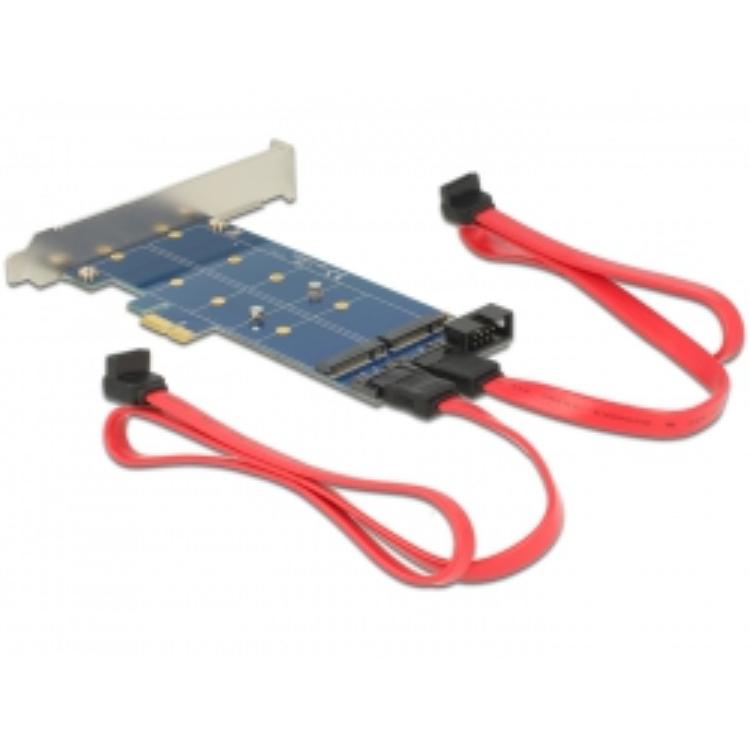

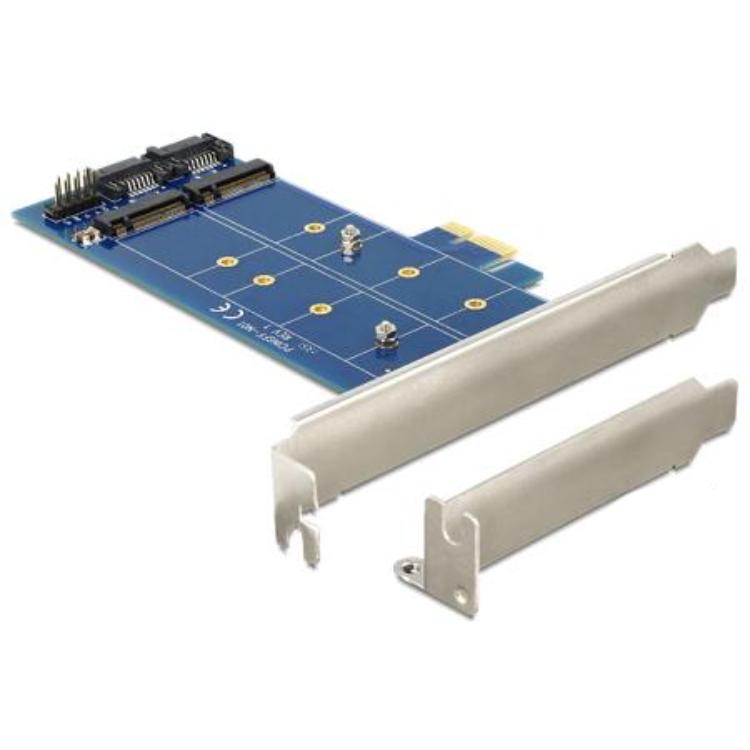

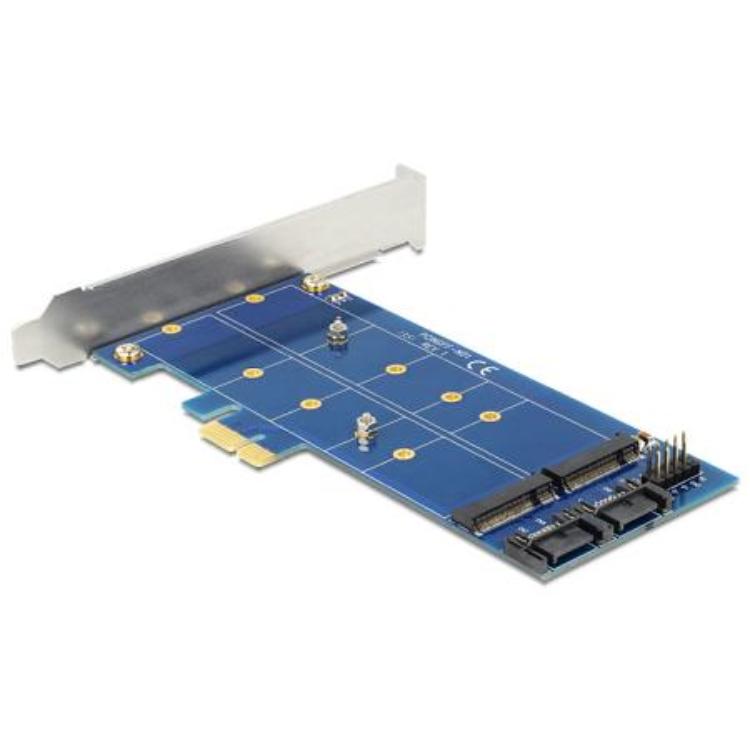

PCI Express til 7-pin SATA og 2x M.2 NGFF-adapter

Dette PCI Express udvidelseskort fra Delock bruges til at tilføje to interne M.2 slots til en stationær computer. Kortet gør det muligt at tilslutte M.2 moduler via SATA eller USB til systemet. Kortet er udstyret med to M.2 NGFF key B slots og understøtter flere formater (2230 til 22110). Tilslutning sker via SATA eller USB pin header på bundkortet, mens PCIe x1 interfacet udelukkende bruges til strømforsyning. Dette muliggør brug af både SATA-baserede og USB-baserede M.2 moduler.

Specifikationer
Produkttype: PCIe til M.2 udvidelseskort
Mærke: Delock
Tilslutning 1: PCI Express x1 (strøm)
Tilslutning 2: 2 x M.2 NGFF key B slot (67-pin)
Tilslutning 3: 2 x SATA 7-pin hun
Tilslutning 4: USB 2.0 pin header (9-pin)
Interface: SATA / USB
Understøttede formater: 2230 / 2242 / 2260 / 2280 / 22110
Kompatibilitet: key B og key B+M moduler
Max. datahastighed: op til 6 Gb/s (SATA)
Bootbar: ja (SATA)

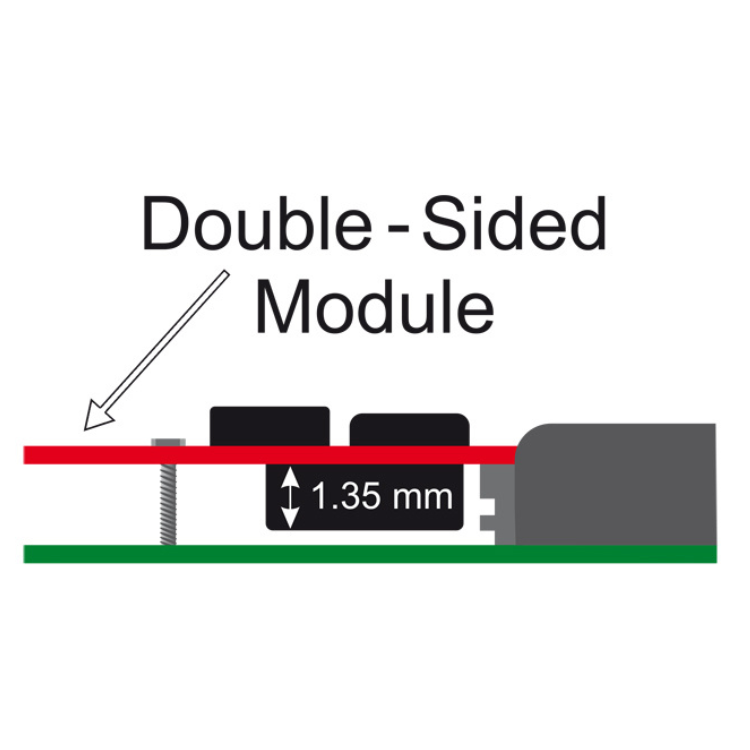

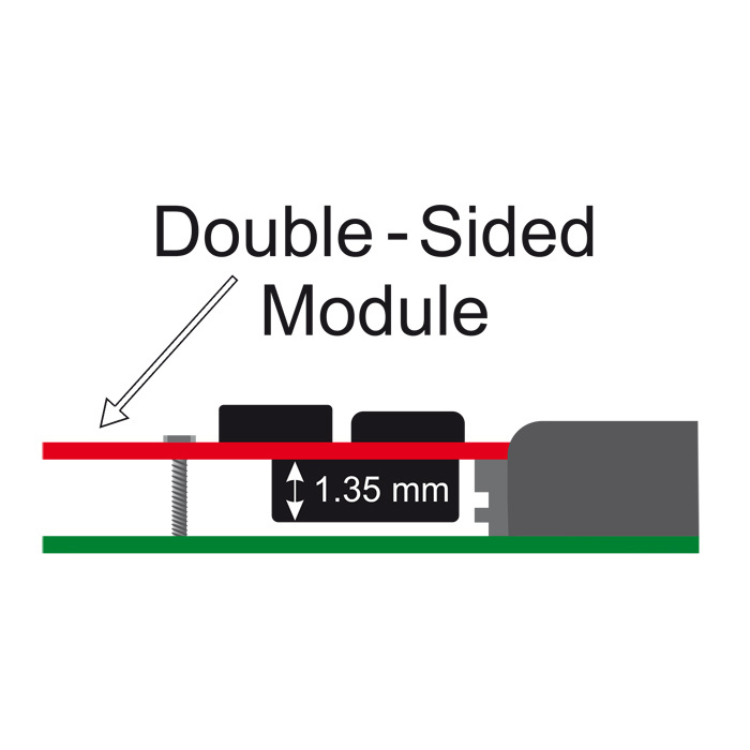

Max. modulehøjde: 1.35 mm (understøtter dobbeltsidet)
Operativsystem: OS-uafhængig
Drivere: ikke påkrævet
Montering: internt PCIe slot
Antal: pr. stk.
Garanti: 5 år
Certificeringer: REACH, CE, RoHS, WEEE

Indhold i pakken
Udvidelseskort: PCI Express til M.2 adapter
Beslag: low profile bracket

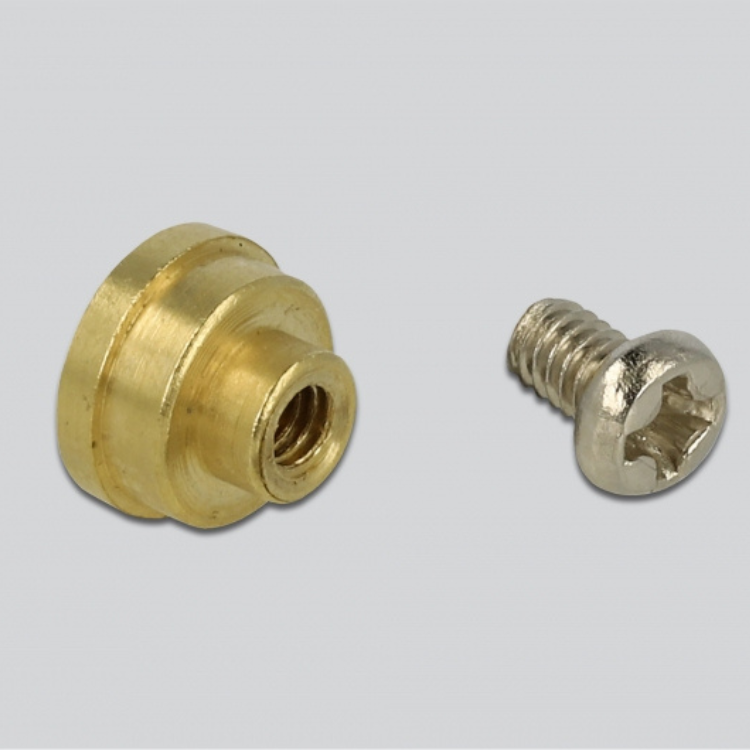

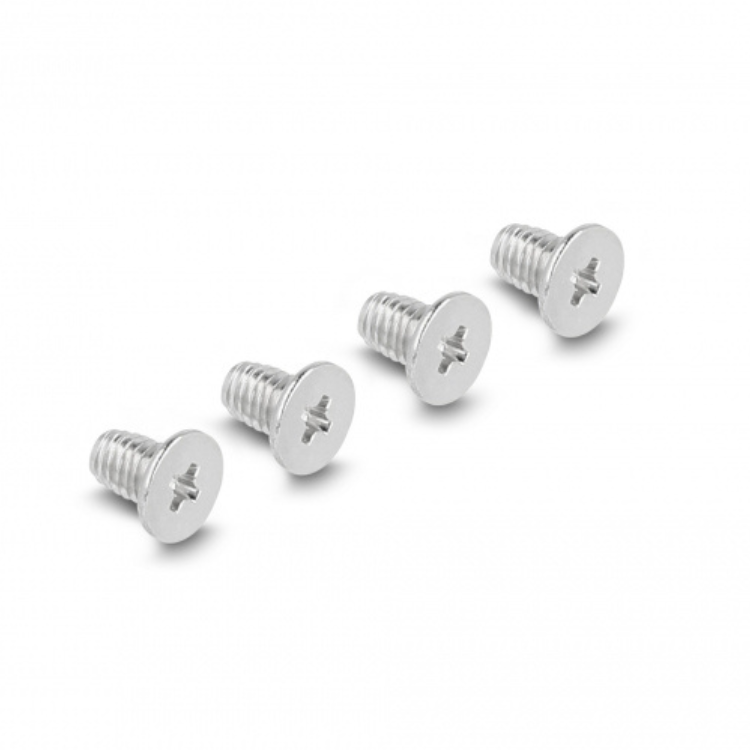

Fastgørelse: 2 x monteringsskrue
Kabler: 2 x SATA datakabel
Kabel: 1 x USB pin header kabel

Anvendelser
Lagerudvidelse: tilføjelse af M.2 SSD'er til en stationær computer.
PC-byggeri: egnet til brugerdefinerede builds og opgraderinger.
Fleksibilitet: understøtter både SATA- og USB-baserede moduler.
Datalagring: egnet til interne lagringsløsninger.

Forklaring af tekniske termer
M.2 NGFF: kompakt interface til lager-moduler og udvidelser.
Key B / B+M: type M.2 tilslutning med specifik pin-konfiguration.
SATA: interface til lager-enheder med hastighed op til 6 Gb/s.
PCIe: udvidelses-interface til interne kort (her kun strøm).
Bootbar: mulighed for at starte systemet fra drevet.

Forklaring af certificeringer og standarder
CE: opfylder europæiske retningslinjer for sikkerhed.
RoHS: begrænsning af farlige stoffer.
REACH: regulering for kemiske stoffer.
WEEE: direktiv for genbrug af elektronisk udstyr.

Vigtige punkter
Tilslutning: SATA- eller USB-forbindelse til bundkortet kræves.
PCIe funktion: PCIe slot leverer kun strøm, ingen data.
Kompatibilitet: kontroller type M.2 modul (SATA eller USB).

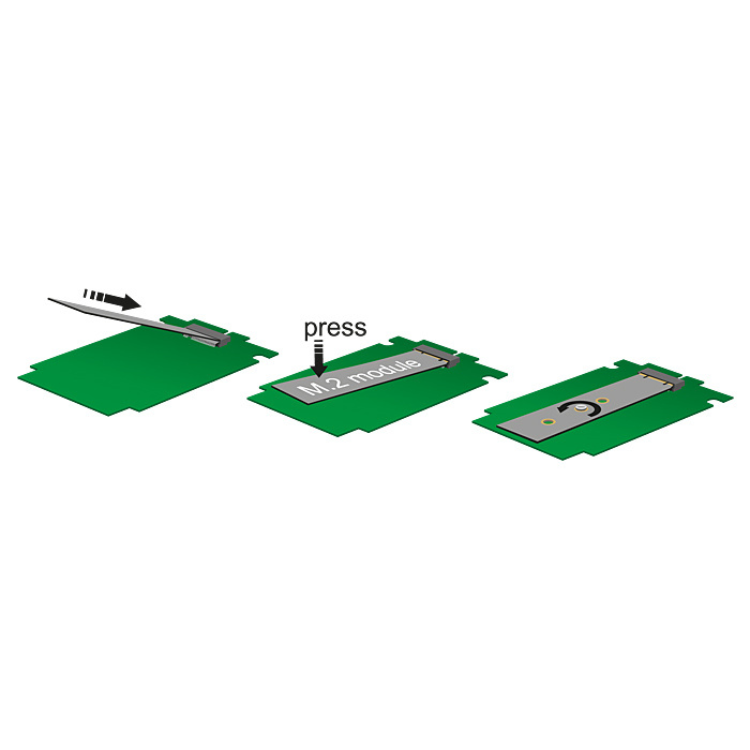

Installation: korrekt montering af moduler og kabler kræves.
