PCI express til seriel RS-232

Dette udvidelseskort er beregnet til at tilføje flere serielle porte til en stationær pc via et PCI Express-slot.

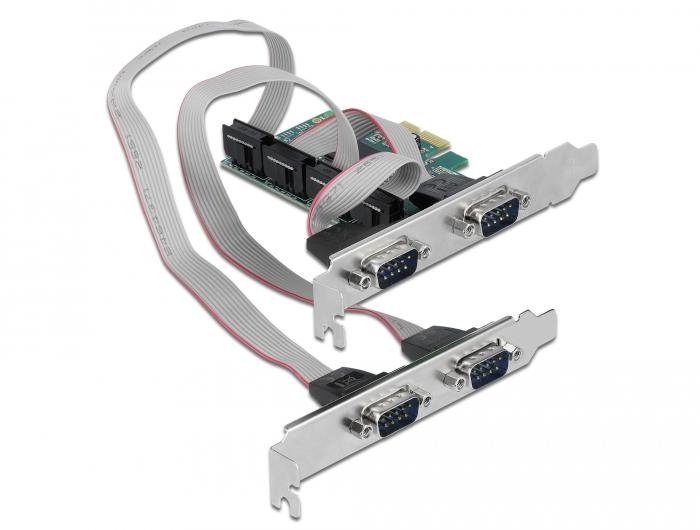

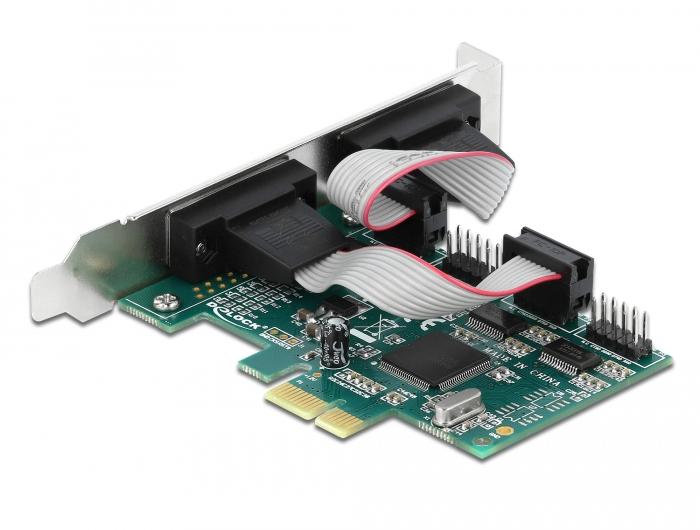

Kortet indsættes i et ledigt PCI Express x1-slot og tilføjer fire eksterne RS-232 serielle porte med DB9 male stik. Dette giver mulighed for at tilslutte serielle enheder som scannere, protokolkonvertere og IoT-enheder, der kommunikerer via RS-232-standarden. To porte er direkte på kortet, og to porte tilsluttes via en separat bagplade.

Specifikationer
• Interface: PCI Express x1 (V1.1)
• Eksterne tilslutninger: 4 × RS-232 DB9 male
• Chipset: WCH CH384L
• UART-kompatibilitet: 16C550, 16C552, 16C554
• Maksimal dataoverførsel: 115.2 Kbps
• FIFO: 256 byte
• Databits: 5, 6, 7, 8
• Stopbits: 1, 2
• Paritet: lige, ulige, ingen, mark, space
• Flow control: ingen, hardware RTS/CTS, software XON/XOFF
• Driftstemperatur: -40 °C til 85 °C
• Relativ luftfugtighed: 0–95 % (ikke-kondenserende)
• Dimensioner: ca. 82 × 61 × 16 mm

Systemkrav
• Operativsystem: Linux Kernel 3.18 eller nyere, Windows Server 2012 R2 / 2016, Windows 7 / 8.1 / 10 / 11 (32/64-bit afhængig af version)
• Hardware: Pc med ledigt PCI Express-slot og én ledig bageste slotåbning

Pakkeindhold
• PCI Express-kort
• Driver-cd
• Manual

Forklaring af anvendte termer
RS-232 er en seriel kommunikationsstandard for dataoverførsel mellem enheder via DB9-stik. UART bestemmer serielle kommunikationsparametre som databits, stopbits og paritet. Flow control styrer dataflowet mellem sender og modtager for at forhindre datatab.
