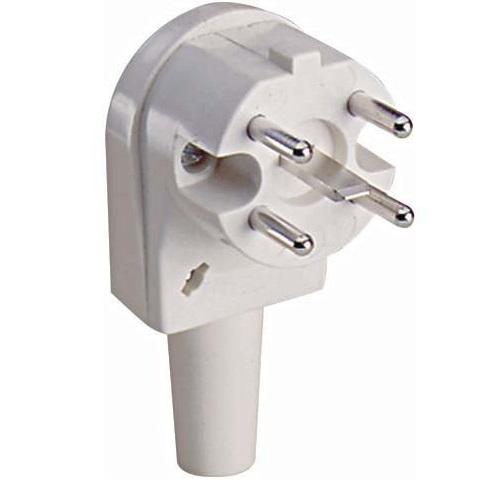

Perilex-stik

Denne Perilex stik (3P+N+E, vinklet, skruetilslutning) er beregnet til tilslutning af elektriske apparater til en Perilex tilslutning, såsom kogeplader, ovne og mekaniske ventilationssystemer. Stikket anvendes i installationer med flere faser og nulledere, såsom en 2-faset kogepladegruppe (2x230 volt) eller en 3-faset tilslutning med nul (kraftgruppe). Takket være den vinklede udformning er stikket velegnet til brug i situationer med begrænset plads bag udstyr.

Kabinettet er fremstillet af duroplast, et varmebestandigt og formstabilt materiale, der er velegnet til anvendelser med højere elektrisk belastning. Den integrerede trækaflastning sikrer en stabil og sikker kabeltilslutning.

Specifikationer
Type: Perilex stik (3P+N+E, han)
Nominel spænding: 230–250 volt AC (pr. fase)
Maksimal strøm: 16 ampere
Maksimal effekt: afhængig af konfiguration (op til ca. 11000 watt ved 3-faset brug)
Frekvens: 50 Hz
Antal poler: 5 (3P + N + E)
Jordforbindelse: med beskyttelsesjord (PE)
Montering: skrueterminal
Udformning: vinklet
Materiale: duroplast
Farve: cremefarvet hvid
Godkendelser: CE
Garanti: 5 år

Montering på kabel (trin)
1. Afisoler yderkappen på kablet over ca. 4–6 centimeter.
2. Afisoler lederne over ca. 8–10 millimeter.
3. Åbn stikket ved at skrue kabinettet fra hinanden.
4. Før kablet gennem trækaflastningen.
5. Tilslut lederne i henhold til markeringerne (L1, L2, L3, N, PE).
6. Spænd alle skrueterminaler godt fast.
7. Kontroller, at der ikke er synligt kobber uden for terminalerne.
8. Fastgør trækaflastningen på kablets yderkappe.
9. Saml kabinettet og kontroller tilslutningen.

Anvendelser
- Kogeplader og induktionskomfurer
- Ovne og storkøkkenudstyr
- Mekaniske ventilationssystemer
- Installationer med 2-faset eller 3-faset tilslutning

Relaterede produkter
Strømkabler (230 volt)

Forklaring af tekniske termer
Perilex (3P+N+E): 5-polet tilslutning med tre faser, nul og jord til tungere elektriske anvendelser.
2-faset kogepladegruppe: tilslutning med to faser og to nuller (2x230V) til kogeplader.
3-faset tilslutning: system med tre faser og nul til højere effekter.
PE (Protective Earth): beskyttelsesjord for sikkerhed.
Duroplast: varmebestandigt og formstabilt plast, der er egnet til elektriske anvendelser.
230–250V AC: standard spænding pr. fase i Europa.
Trækaflastning: forhindrer, at trækkræfter på kablet løsner de interne forbindelser.
Kontaktmodstand: lav kontaktmodstand forhindrer varmeudvikling og spændingstab.
