RP-SMA-adapterkabel

Denne RP-SMA til I-PEX MHF4L LK antennekabel fra Delock er beregnet til at forbinde komponenter inden for radiofrekvensteknologi. Takket være intern låsemekanisme er dette kabel særligt velegnet til anvendelser i miljøer med stød og vibrationer, hvor en pålidelig RF-forbindelse er nødvendig.

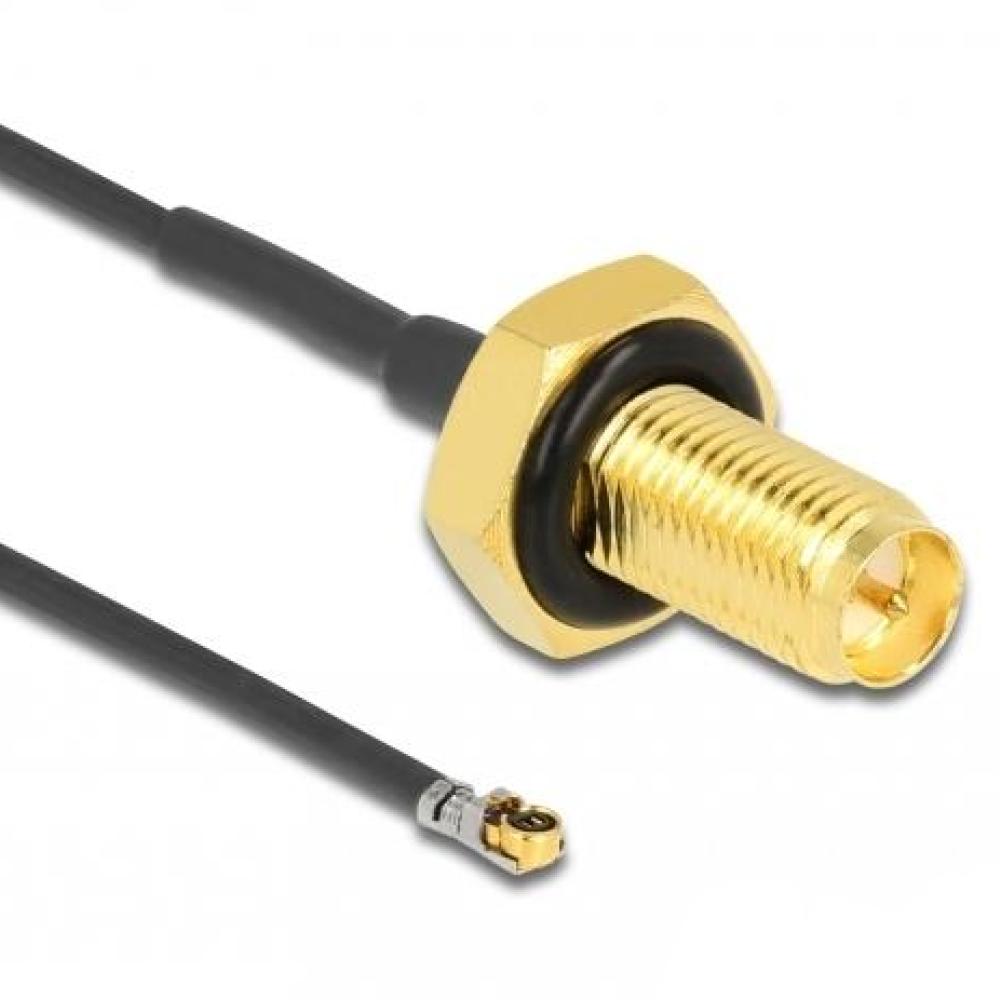

Kablet er udstyret med en RP-SMA hun bulkhead-konnektor på den ene side og en I-PEX Inc., MHF® 4L LK plug på den anden side. Den koaksiale kabelopbygning med en impedans på 50 ohm gør dette antennekabel velegnet til en bred vifte af RF-anvendelser, såsom Wi-Fi, LTE og andre trådløse systemer.

Takket være kompakt kabeldiameter og lille minimal bøjningsradius er dette kabel ideelt til interne indbygningsapplikationer, hvor pladsen er begrænset, og fleksibilitet fortsat er vigtig. Kablet har en dæmpning på 2,5 dB @ 2,4 GHz pr. meter, hvilket sikrer en stabil og pålidelig signaloverførsel.

Anvendelser
• Tilslutning af eksterne RP-SMA-antenner til interne RF-moduler
• Wi-Fi-, LTE- og andre trådløse RF-anvendelser
• Industrielle og mobile anvendelser med vibrationer
• Embedded systemer og kompakt elektronik

Specifikationer & funktioner
• Kabelopbygning: Koaksial
• Kabeltype: 1.37
• Impedans: 50 Ohm
• Konnektor 1: RP-SMA female bulkhead
• Konnektor 2: I-PEX Inc., MHF® 4L LK plug
• Gevindlængde: 10 mm
• Kabeldiameter: ca. 1,37 mm
• Minimal bøjningsradius: 4,5 mm
• Kabellængde: 2,5 dB @ 2,4 GHz pr. meter

Forklaring af konnektorer
RP-SMA (Reverse Polarity SMA) er en udbredt antennekonnektor i Wi-Fi- og RF-udstyr. Forskellen fra standard SMA ligger i den omvendte pin-konfiguration, hvilket gør RP-SMA og SMA udvekslelige.

I-PEX MHF® 4L LK er en meget kompakt RF-konnektor med låsemekanisme, designet til anvendelser, hvor der kræves ekstra sikkerhed mod løsning på grund af vibrationer eller bevægelse. Dette adapterkabel muliggør en forbindelse mellem et internt MHF4L LK RF-modul og en ekstern RP-SMA-antenne.
