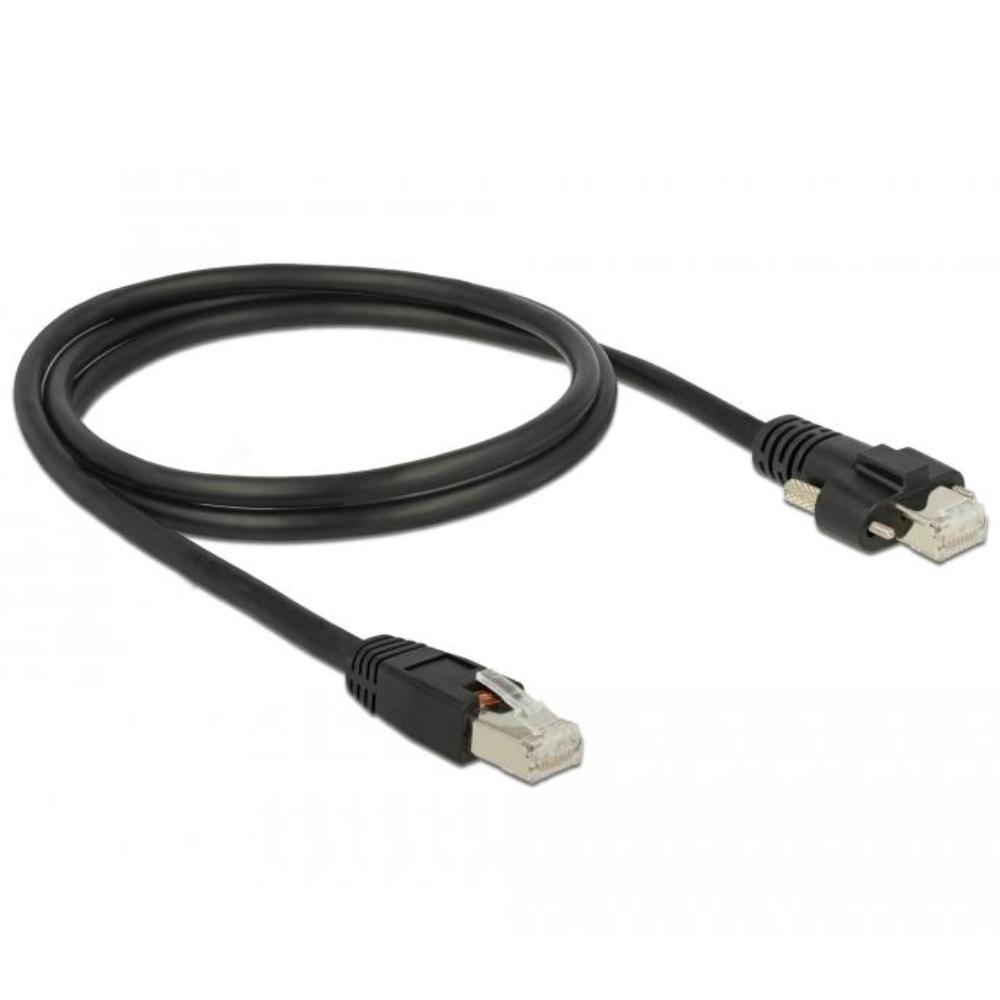

S/FTP Cat 6 skrueforbindelse

Denne Cat 6 S/FTP GigE-kabel med skruelås er beregnet til at forbinde netværkskomponenter såsom industrielle kameraer, netværkskort, switche, controllere og patchpaneler. RJ45-stikket med skruefastgørelse sikrer en mekanisk låst forbindelse, der er modstandsdygtig over for vibrationer og bevægelse.

Kablet er udstyret med fuld afskærmning pr. lederpar og en ekstra afskærmningsflet (S/FTP), hvilket begrænser elektromagnetiske forstyrrelser. Den mekaniske låsning med M2-skruer forhindrer utilsigtet løsning af forbindelsen og er beregnet til fast montering i tekniske installationer.

Specifikationer & funktioner
• Kabelkategori: Cat 6
• Beskyttelsesklasse: S/FTP
• Konfektion: forkablet
• Tilslutning 1: RJ45 han (8P8C)
• Tilslutning 2: RJ45 han (8P8C) med skruefastgørelse
• Skruetype: M2
• Afstand mellem huller: ca. 20 mm
• Pin-konfiguration: 1:1 forbundet
• Ledere: kobber (CU)
• Ledertykkelse: AWG 26
• Kabeldiameter: ca. 6,2 mm
• Egnet til: Gigabit Ethernet
• Standard: Cat 6 specifikation

Anvendelser
• Industrielle GigE kamerainstallationer
• Maskinsyn og billedbehandling
• Industrielle Ethernet-netværk
• Automations- og kontrolsystemer
• Vibrationsfølsomme miljøer
• Fast montering i tekniske kabinetter

Hvorfor denne kabel ofte betegnes som kamerakabel
Denne kabel betegnes ofte som en GigE kamerakabel, fordi den anvendes meget i industriel Gigabit Ethernet-billedbehandling. I disse anvendelser er en mekanisk låst netværksforbindelse påkrævet for at forhindre signaltab på grund af bevægelse eller vibrationer.

S/FTP-afskærmningen begrænser elektromagnetiske forstyrrelser, der kan opstå fra motorer, strømforsyninger og industrielt udstyr. Dette er relevant for stabil datatransmission ved billedbehandling, men er også vigtigt for andre industrielle Ethernet-anvendelser.

Selvom kablet bruges meget med kameraer, er det ikke udelukkende til kamerabrug. På grund af Cat 6-specifikationen, 1:1 pin-konfiguration og mekanisk låsning er dette kabel også egnet til andre netværksforbindelser, hvor en fast, støjreduceret og pålidelig Ethernet-forbindelse er påkrævet.

Forklaring af netværkskabelkategorier
Cat 5e: Op til 100 MHz båndbredde, egnet til 1 Gbit/s Ethernet op til maksimalt 100 meter.
Cat 6: Op til 250 MHz båndbredde, understøtter 1 Gbit/s op til 100 meter og 10 Gbit/s op til ca. 55 meter.
Cat 6a: Op til 500 MHz båndbredde, understøtter 10 Gbit/s op til 100 meter.
Cat 7: Op til 600 MHz båndbredde, altid fuldt afskærmet (S/FTP). Beregnet til industrielle installationer.
Cat 8: Op til 2000 MHz båndbredde, egnet til 25G og 40G Ethernet op til maksimalt 30 meter.
