S/FTP netværkskabel

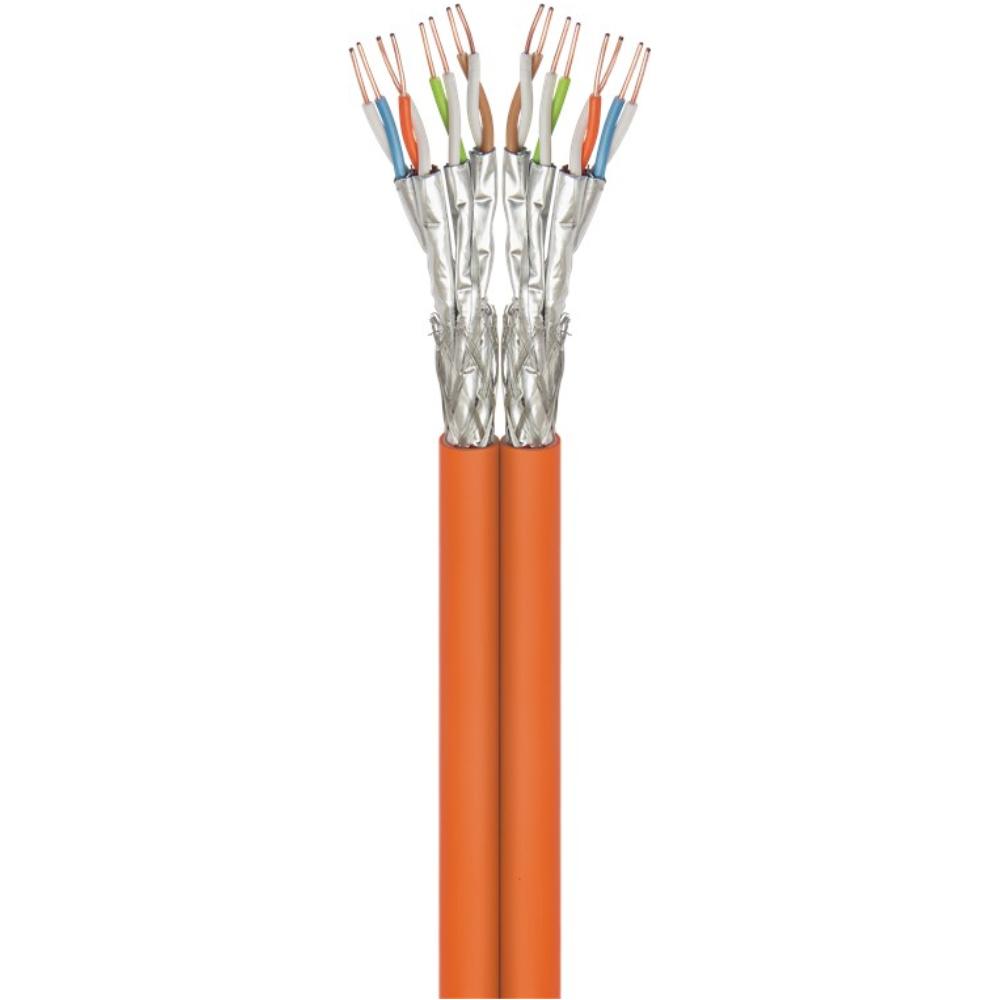

Dette er et CAT7A S/FTP (PiMF) duplex installationskabel på rulle med en solid kerne, beregnet til faste dataforbindelser, hvor et løst kabel uden forbundne stik anvendes. Duplex-udførelsen består af to fuldt adskilte netværkskabler, der er samlet parallelt i én konstruktion, så begge kabler følger præcis samme kabelrute.
Konstruktionen anvender tvistede lederpar, en S/FTP-konstruktion (folie pr. lederpar og flettet afskærmning) og en halogenfri kabelkappe (LSZH), hvor de elektriske egenskaber bestemmes af CAT7A-standarden.

Anvendelse
Dette duplex installationskabel er beregnet til fast installation indendørs, f.eks. til separate eller redundante netværksforbindelser mellem netværkskomponenter. Begge kabler er elektrisk uafhængige og egnede til terminering med LSA-tilslutningsteknik.

Konstruktion og egenskaber

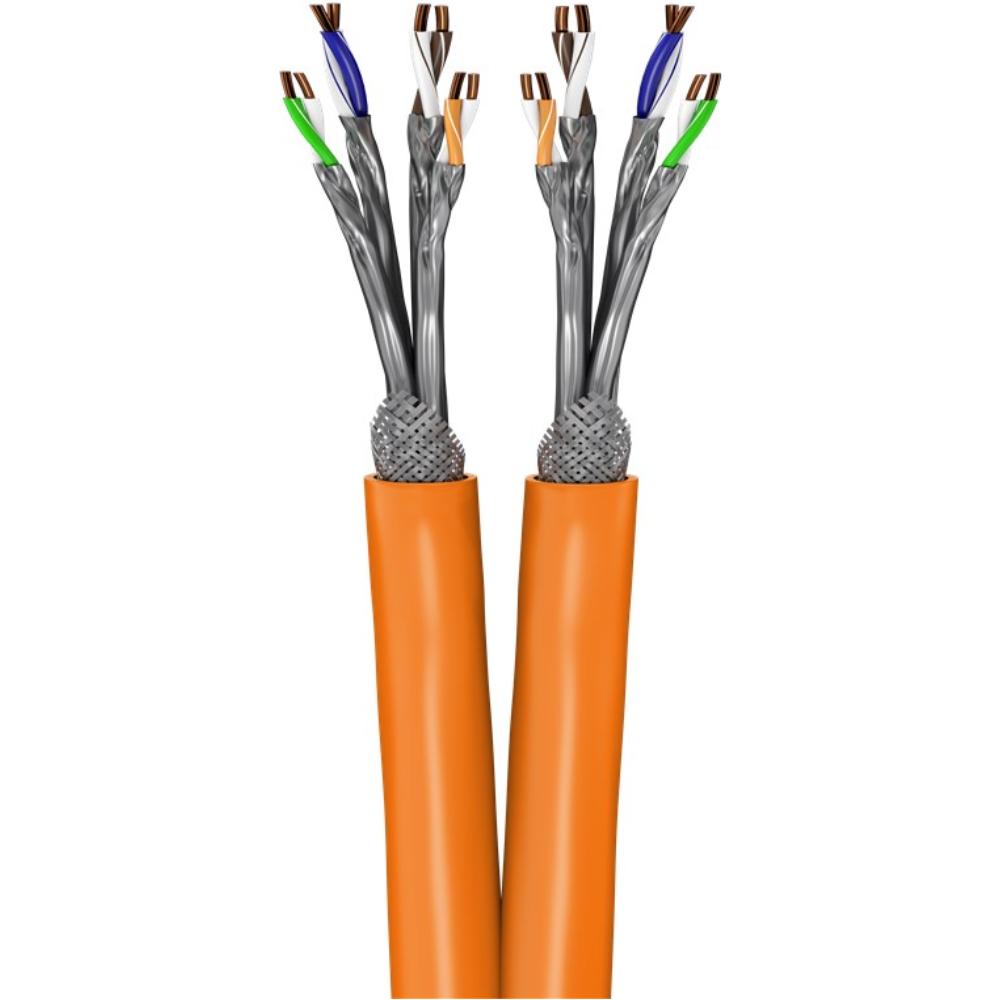

Kablet er konstrueret med massive kobberledere (CU) med en AWG 23/1-struktur. Hvert lederpar er individuelt forsynet med aluminiumsfolie-afskærmning (PiMF), med en flettet afskærmning omkring hele kablet. Den LSZH-kappe er halogenfri og begrænser røgudvikling og korrosiv gasdannelse ved brand.

Specifikationer
• Kategori: CAT7A
• Maksimal frekvens: 1000 MHz
• Kabelkonstruktion: S/FTP (folie pr. lederpar + flettet afskærmning)
• Udførelse: duplex (2 separate netværkskabler)
• Lederkonfiguration: 4 par pr. kabel
• Kerne: solid kerne (CU)
• Ledere: AWG 23/1
• Lederdiameter (blank): ca. 0,59 mm
• Kappe: LSZH (halogenfri)
• Diameter pr. kabel: ca. 7,5 mm
• Duplex-mål: ca. 15,8 × 7,5 mm (B × H)
• Impedans: 100 Ohm
• Brandklasse: Dca (CPR)
• Power over Ethernet: egnet til Power over Ethernet i henhold til IEEE 802.3af / 802.3at; anvendelighed og belastning afhænger af installation og varmeafledning
• Leveringsform: rulle (kabelring)

Normer og standarder
• ISO/IEC 11801: International standard for struktureret datakabling
• EN 50173-1: Europæisk standard for generiske kabelsystemer
• EN 50174: Installationsstandard for ICT-kabling
• EN 50288: Produktspecifikation for balancerede datakabler
• IEC 61156: Standard for kommunikations- og datakabler
• EN 50575 (CPR): Europæisk byggevareforordning for brandklassificering af kabler
• EN 60332-1: Teststandard for flammehæmmende adfærd
• EN 60754-1/2: Halogenfrihed og korrosivitet af røggasser
• EN 61034: Røgudvikling ved forbrænding
• IEEE 802.3: Ethernet-standarder

Forklaring af anvendte termer
• Duplex: Udførelse, hvor to fuldt adskilte netværkskabler er samlet parallelt i én konstruktion.
• S/FTP (PiMF): Afskærmningskonstruktion med folie pr. lederpar og en flettet afskærmning omkring kablet.
• CAT7A: Kabelkategori med et frekvensområde op til 1000 MHz for højtydende datanetværk.
• LSZH: Halogenfri kappe, der udvikler lidt røg og ikke afgiver korrosive gasser ved brand.
• CPR Dca: Brandklassificering i henhold til europæisk lovgivning for kabler i bygninger.
