S/FTP netværkskabel

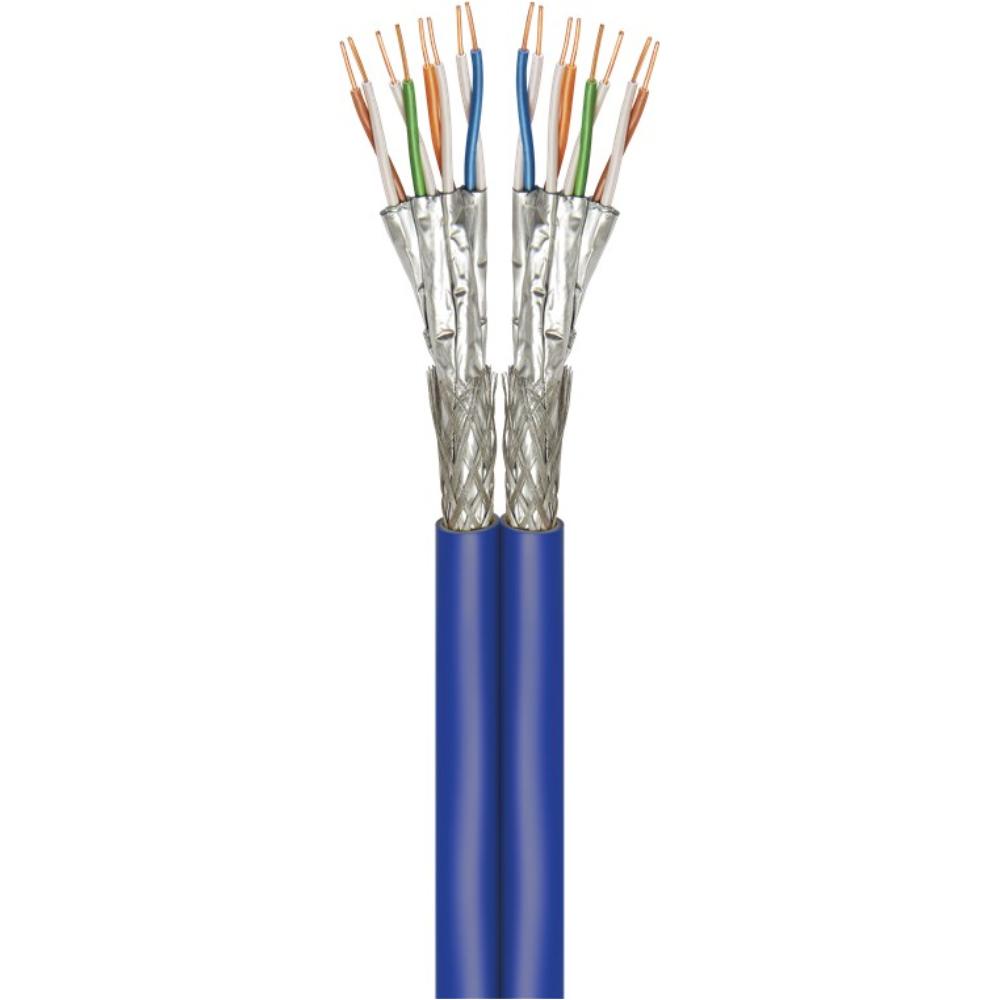

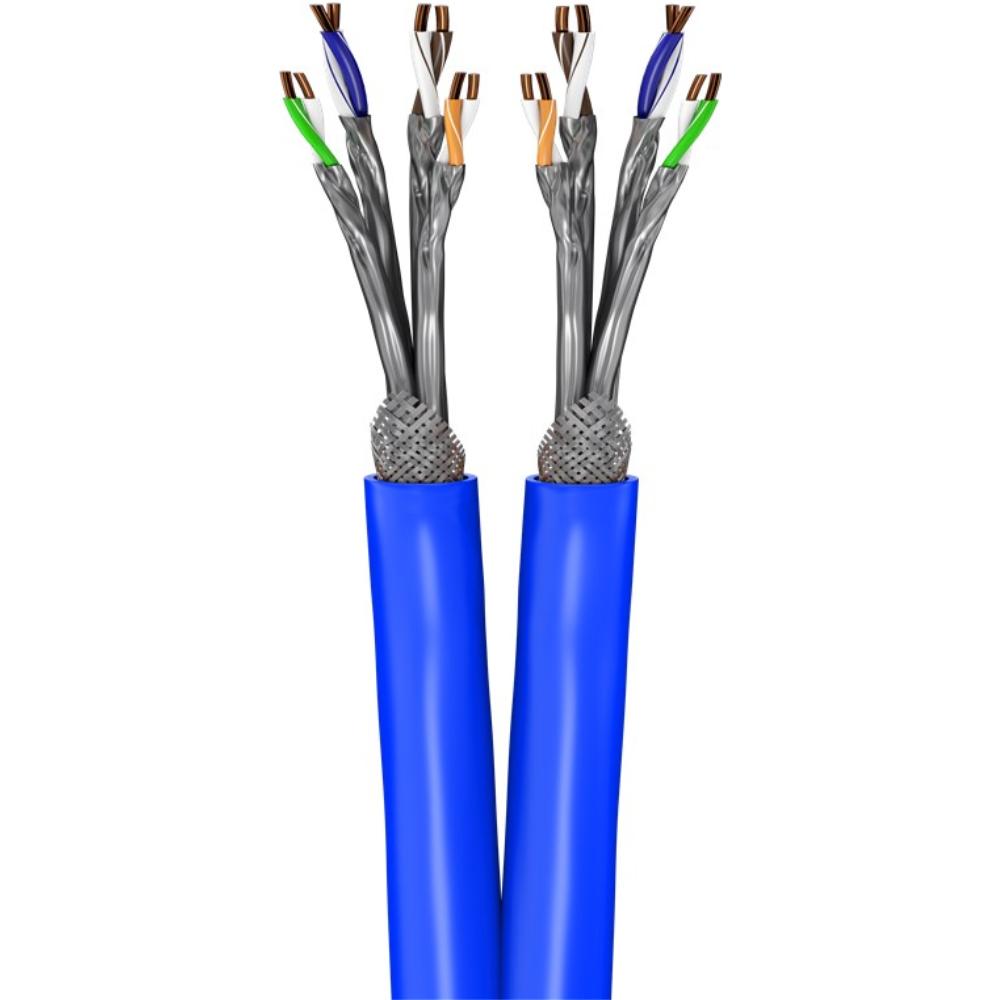

Dette er en CAT7A S/FTP (PiMF) duplex netværkskabel på rulle med en solid kerne, beregnet til dataforbindelser, hvor en løs kabel uden forbundne stik anvendes. Duplex-udgaven består af to fuldstændigt adskilte netværkskabler, der er ført parallelt i én fælles kappe, så begge kabler følger nøjagtigt samme kabeltrace.
I konstruktionen er der anvendt tvistede lederpar, en S/FTP-struktur (folie pr. lederpar og flettet afskærmning) og en halogenfri kabelkappe (LSZH), hvor de elektriske egenskaber bestemmes af CAT7A-standarden.

Anvendelse
Duplex-udgaven er beregnet til installationer, hvor to separate netværksforbindelser skal anlægges samtidigt, for eksempel til redundans eller separate funktioner. Begge kabler er elektrisk uafhængige og velegnede til fast indendørs installation med LSA-tilslutningsteknik.

Konstruktion og egenskaber

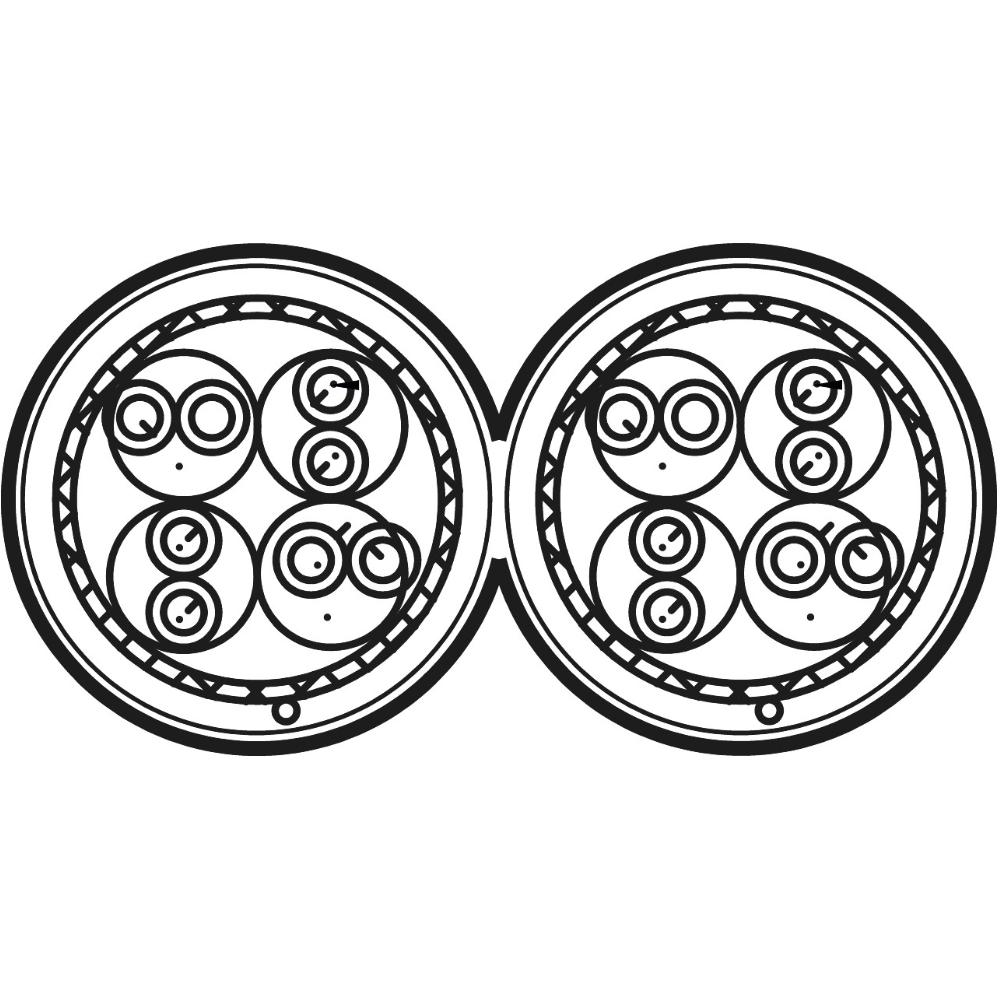

Kablet er opbygget af solide kobberledere (CU) med en AWG 22/1-struktur. Hvert lederpar er individuelt forsynet med folieafskærmning (PiMF), med en flettet afskærmning over dette omkring hele kablet. Den LSZH-kappe er halogenfri og begrænser røgudvikling og korrosiv gasdannelse ved brand.

Specifikationer
• Kategori: CAT7A
• Maksimal frekvens: 1200 MHz
• Kabelkonstruktion: S/FTP (folie pr. lederpar + flettet afskærmning)
• Udformning: duplex (2 separate netværkskabler)
• Lederkonfiguration: 4 par pr. kabel
• Kerne: solid kerne (CU)
• Ledere: AWG 22/1
• Lederdiameter: ca. 0,615 mm
• Kappe: LSZH (halogenfri)
• Diameter pr. kabel: ca. 7,8 mm
• Duplex-dimension: ca. 16,4 x 7,8 mm (B x H)
• Impedans: 100 Ohm
• Brandklasse: Dca (CPR)
• Power over Ethernet: egnet til Power over Ethernet i henhold til IEEE 802.3-standarder; den maksimale belastning bestemmes af kabelkategori, ledere diameter og installationsstandard
• Længde: 50 meter
• Leveringsform: rulle

Standarder
• ISO/IEC 11801: International standard for struktureret datakabling
• EN 50173-1: Europæisk standard for generiske kablingssystemer
• EN 50174: Installationsstandard for ICT-kabling
• EN 50288: Produktspecifikation for balancerede datakabler
• IEC 61156: Kabelstandard for højfrekvent datatransmission
• EN 50575: CPR-direktiv for brandklassificering af kabler
• EN 60332-1: Flammehæmmende egenskaber af kabler
• EN 60754-1/2: Halogenfrihed og gasemission ved brand
• EN 61034: Røgudvikling ved brand
• IEEE 802.3: Ethernet-standarder op til 10 Gbit/s
• IEEE 802.3af/at: Power over Ethernet (PoE / PoE+)

Forklaring af anvendte termer
• CAT7A: Kabelkategori med et frekvensområde op til 1200 MHz, anvendt i højtydende datanetværk.
• S/FTP (PiMF): Afskærmningskonstruktion med folie pr. lederpar og en flettet afskærmning omkring kablet.
• Duplex: Kabeludformning, hvor to fuldstændigt adskilte netværkskabler er indsat parallelt i én kappe.
• LSZH: Halogenfri kappe, der ved brand udvikler lidt røg og ikke afgiver korrosive gasser.
• AWG 22/1: Tråddiameter med én solid leder pr. aders, beregnet til fast installation og LSA-terminering.
• CPR Dca: Brandklassificering i henhold til europæiske regler for kabler i bygninger.
