Satellit/tv-kombination

Denne satellit-kombinator er beregnet til at kombinere et satellitsignal og et terrestrisk antennesignal på ét koaksialkabel. Med denne SAT / UHF / VHF kombinator kan satellitsignaler og kabel- eller antennesignaler transmitteres via én koaksialforbindelse. Dette muliggør en kompakt og overskuelig koaksialinstallation.

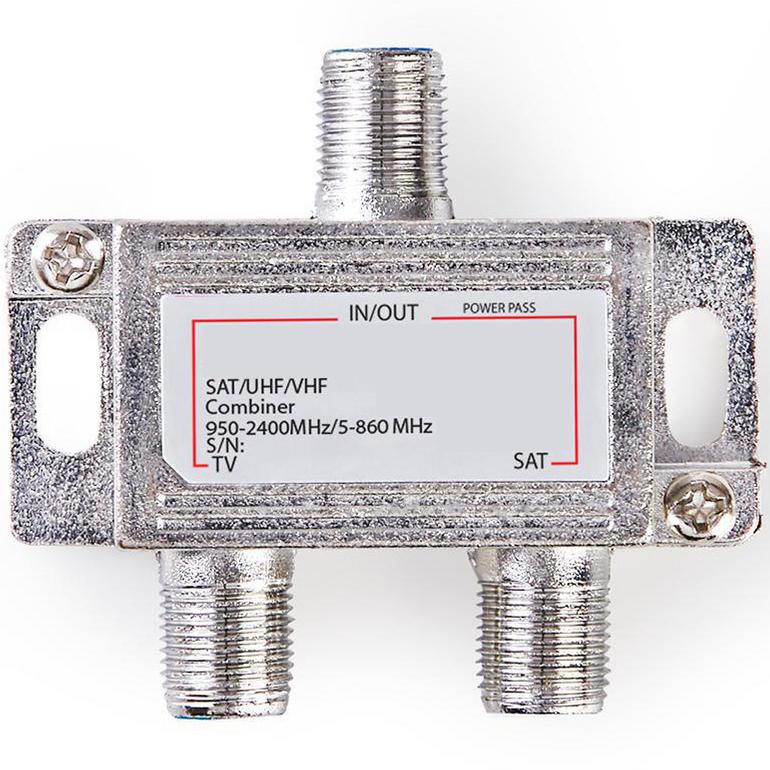

Kombinatoren er udstyret med F-konnektor hun-tilslutninger. Enheden har to indgange og én udgang. Én indgang er beregnet til satellitsignalet og den anden indgang til terrestriske signaler såsom antenne- eller kabel-tv. Det kombinerede signal sendes derefter videre via ét koaksialkabel.
Det terrestriske signal understøtter et frekvensområde på 5 – 862 MHz. Satellitsignalet understøtter et frekvensområde på 950 – 2400 MHz. Dette gør det muligt at sende begge signaltyper via det samme koaksialkabel uden gensidig interferens.
Kombinatoren understøtter power pass op til 18 V. Dette betyder, at forsyningsspænding kan transmitteres via koaksialkablet til en LNB på en parabolantenne. Dette sikrer, at satellitinstallationens strømforsyning opretholdes.
Kabinet er fremstillet af zink og er udført som et metalafskærmet kabinet. Dette sikrer god beskyttelse mod ekstern interferens og en stabil funktion inden for koaksialinstallationer.

Specifikationer
• Type satellit-kombinator / SAT-UHF-VHF samler
• Antal indgange 2
• Antal udgange 1
• Tilslutning 1 F-konnektor hun (satellit indgang)
• Tilslutning 2 F-konnektor hun (terrestrisk indgang)
• Tilslutning 3 F-konnektor hun (udgang)
• Satellit frekvensområde 950 – 2400 MHz
• Terrestrisk frekvensområde 5 – 862 MHz
• Power pass 18 V
• Impedans 75 Ohm
• Kabinet materiale zink
• Farve grå
• Dimensioner 58 × 48 × 15 mm
• Vægt 34 g

Forklaring af anvendte termer
Satellit-kombinator
En satellit-kombinator kombinerer flere signaler, såsom satellit og antenne, så de kan transmitteres via ét koaksialkabel.
Koaksial
Koaksial (koaksial) er en kabeltype, der bruges til at transportere fjernsyns-, radio- og satellitsignaler.
F-konnektor
En F-konnektor er en koaksialkonnektor, der ofte bruges i satellitinstallationer og bredbåndskoaksialnetværk.
Terrestrisk signal
Et terrestrisk signal er et tv- eller radiosignal, der modtages via en antenne eller et kabelnetværk.
Frekvensområde
Frekvensområdet angiver, hvilke signalfrekvenser der kan passere gennem en enhed.
Power pass
Power pass betyder, at forsyningsspænding kan transmitteres via koaksialkablet, f.eks. til at forsyne en LNB på en parabolantenne.
Impedans
Impedans er den elektriske modstand i en koaksialinstallation og bruges som standard i tv-systemer med en værdi på 75 Ohm.
