SATA-forlængerkabel

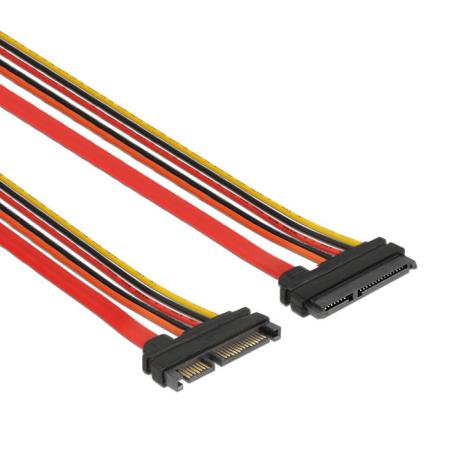

Denne SATA forlængerkabel fra Delock bruges til at forlænge en eksisterende SATA data- og strømtilslutning. Den gør det muligt at tilslutte enheder med en SATA 22-pin-forbindelse, såsom SSD'er, harddiske (HDD'er eller optiske drev, på større afstand inden i et computerkabinet.
Kablet har en SATA 22-pin hanstik og en SATA 22-pin hunstik. SATA 22-pin-forbindelsen kombinerer en 7-pin datastik og en 15-pin strømstik i én grænseflade, hvilket muliggør både dataoverførsel og strømforsyning via den samme forbindelse.

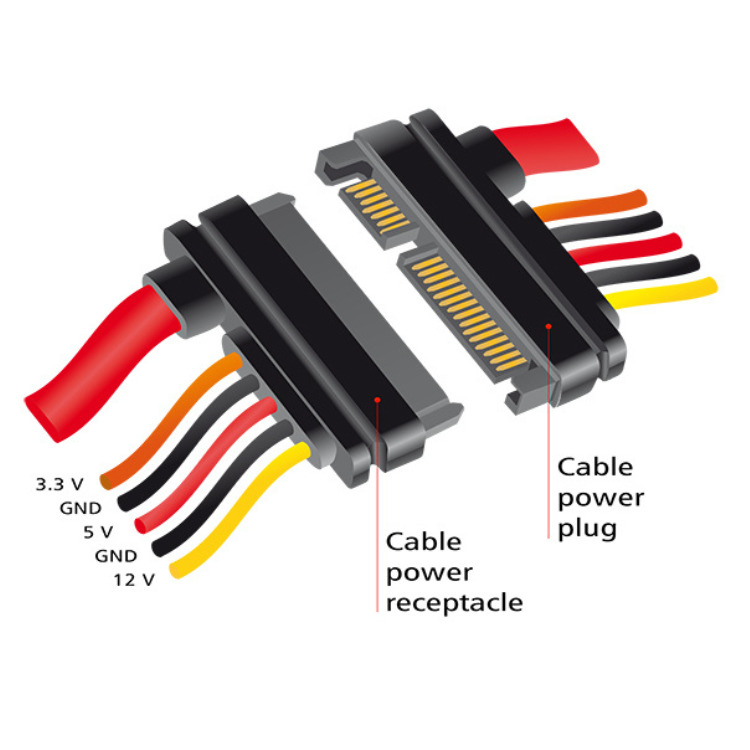

Strømledningerne leverer standard SATA-spændingerne på 3,3 volt, 5 volt og 12 volt. Kablet bruger 26 AWG-ledere til datalinjerne og 18 AWG-ledere til strømledningerne, hvilket sikrer en stabil signaloverførsel og pålidelig strømforsyning.

Specifikationer
Mærke: Delock
Produkttype: SATA data + strøm forlængerkabel
Stik 1: SATA 22-pin han (7-pin data + 15-pin strøm)
Stik 2: SATA 22-pin hun (7-pin data + 15-pin strøm)
Kabeltykkelse data: 26 AWG
Kabeltykkelse strøm: 18 AWG

Termer anvendt
SATA (Serial ATA): en grænseflade til tilslutning af lagerenheder som harddiske og SSD'er i computere.
SATA 7-pin stik: et datastik med syv kontakter, der bruges til dataoverførsel mellem lagerenhed og bundkort.
SATA 15-pin strømstik: en strømtilslutning, der leverer elektrisk spænding til SATA-lagerenheder.
SATA 22-pin stik: en kombineret forbindelse, der består af et 7-pin datastik og et 15-pin strømstik.
SATA-spændinger: via SATA-strømstikket leveres typisk 3,3 V, 5 V og 12 V til forskellige dele af lagerenheden.
AWG (American Wire Gauge): en standard til angivelse af tykkelsen af elektriske ledere; et lavere AWG-tal betyder en tykkere ledning og en højere strømkapacitet.

Dataoverførselsstandarder
SATA I / SATA-150: den første generation af SATA med en maksimal datahastighed på 1,5 gigabit per sekund (ca. 150 MB/s).
SATA II / SATA-300: den anden generation af SATA med en maksimal datahastighed på 3 gigabit per sekund (ca. 300 MB/s).
SATA III / SATA-600: den tredje generation af SATA med en maksimal datahastighed på 6 gigabit per sekund. På grund af protokol-overhead er den praktiske maksimale gennemløbshastighed omkring 550 MB/s.
