SATA-konverter

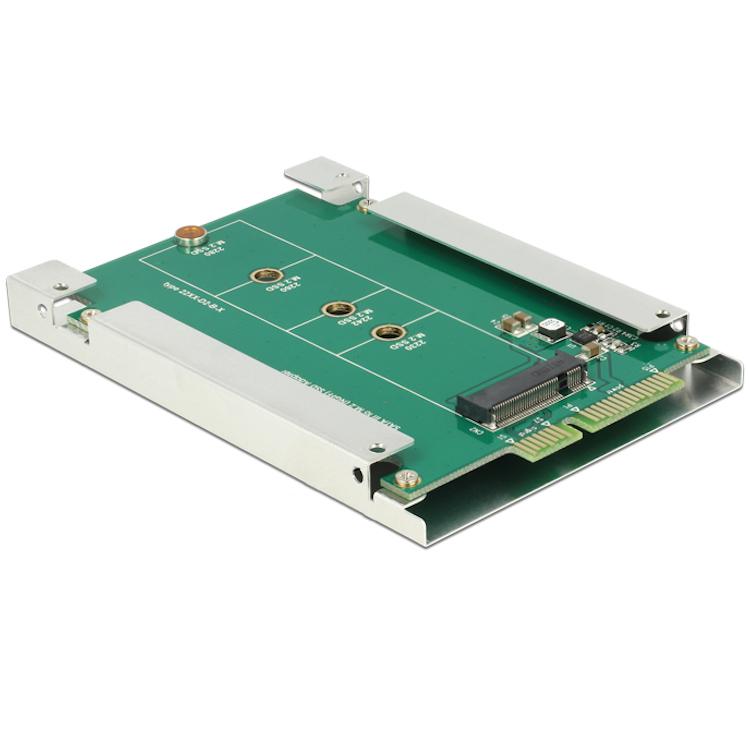

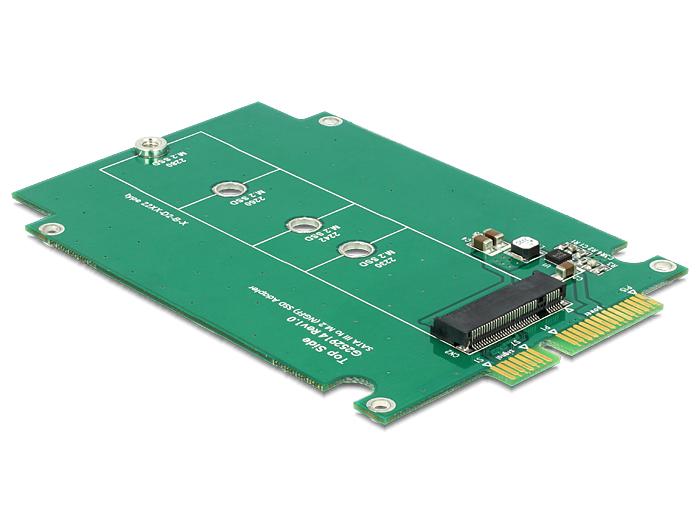

Denne SATA til M.2 NGFF konverter fra Delock bruges til at tilslutte en M.2 NGFF SSD internt via en SATA 22-pins forbindelse. Konverteren har formfaktoren af en 2,5 tommer lagerenhed og kan derfor bruges som en erstatning for en 2,5 tommer harddisk (HDD) i en computer eller server.
Adapteren gør det muligt at installere en M.2 SATA-SSD i systemer, der kun har en SATA-interface tilgængelig. Dette gør det muligt at bruge et moderne M.2 lager medier i systemer, der oprindeligt var beregnet til 2,5 tommer SATA-drev.
Konverteren understøtter M.2 NGFF moduler med key B eller key B+M, der er baseret på SATA-interfacen. Understøttede modulformater er 2230, 2242, 2260 og 2280. Dette giver mulighed for at placere M.2 SSD'er i forskellige længder i adapteren.

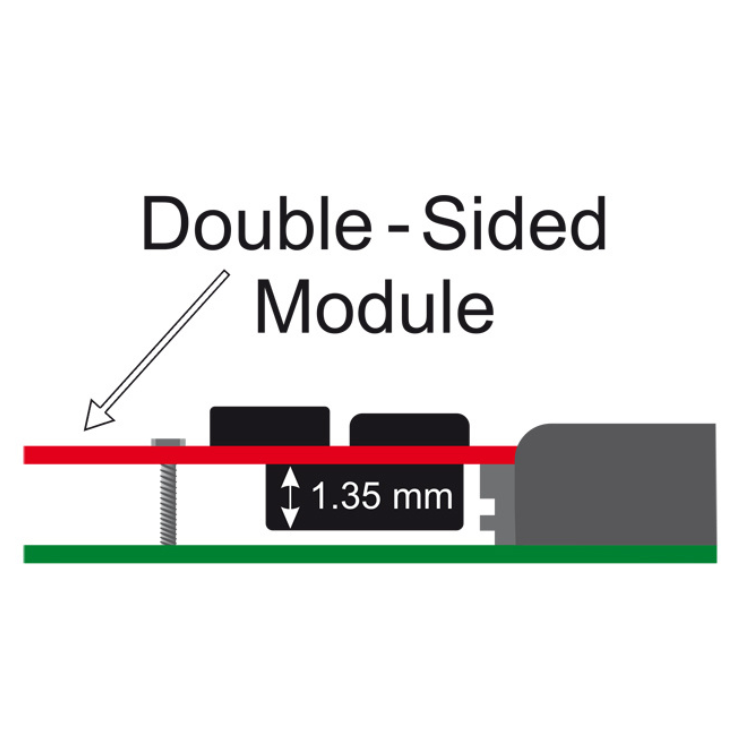

Adapteren understøtter dobbelt-sidet M.2 moduler med en maksimal komponenthøjde på 1,35 mm. Dette giver også mulighed for at bruge M.2 SSD'er med komponenter på begge sider af printpladen.
Konverteren understøtter en datahastighed på op til 6 Gb/s og er bootable, hvilket gør det muligt at starte et operativsystem direkte fra den installerede M.2 SSD. Da konverteren udelukkende konverterer en hardware-interface, er ingen driverinstallation nødvendig, og adapteren fungerer uafhængigt af det anvendte operativsystem.

Specifikationer
Mærke: Delock
Produkttype: SATA til M.2 NGFF konverter
Formfaktor: 2,5 tommer
Interface: SATA
Stik 1: SATA 22-pins male
Stik 2: 67-pins M.2 NGFF key B slot
Understøttede M.2 formater: 2230, 2242, 2260, 2280
Understøttede key types: B-key og B+M-key (SATA-baseret)
Maksimal komponenthøjde M.2 modul: 1,35 mm
Understøttelse af dobbelt-sidede moduler: ja
Maksimal datahastighed: 6 Gb/s
Bootable: ja
Driver nødvendig: nej
Dimensioner: ca. 100 × 70 × 9 mm

Pakkeindhold
1 × Delock SATA til M.2 NGFF konverter
1 × monteringsskrue til M.2 modul
5 × monteringsskruer til rammen

Anvendte termer
SATA (Serial ATA): en interface til tilslutning af lagerenheder som harddiske og SSD'er til en computer via en seriel dataforbindelse.
SATA 22-pins stik: et kombineret stik, der består af et 7-pins datastik og et 15-pins strømstik til SATA-lagerenheder.
M.2: en kompakt udvidelsesinterface til lager- og udvidelsesmoduler i computersystemer.
NGFF (Next Generation Form Factor): en tidligere betegnelse for M.2-standarden, der bruges til kompakte SSD-moduler.
M.2 key B: en key-position i et M.2-stik, der bruges til moduler med bl.a. SATA-interfaces.
M.2 key B+M: et M.2-modul med to key-positioner, hvilket gør det kompatibelt med flere M.2-slots, ofte brugt med SATA-baserede M.2 SSD'er.
M.2 format 2230 / 2242 / 2260 / 2280: angivelse af de fysiske dimensioner af et M.2-modul, hvor de første to cifre angiver bredden (22 mm) og de sidste to længden i millimeter.
Bootable: angiver, at en lagerenhed kan bruges til at starte et operativsystem.
