SATA-konverter

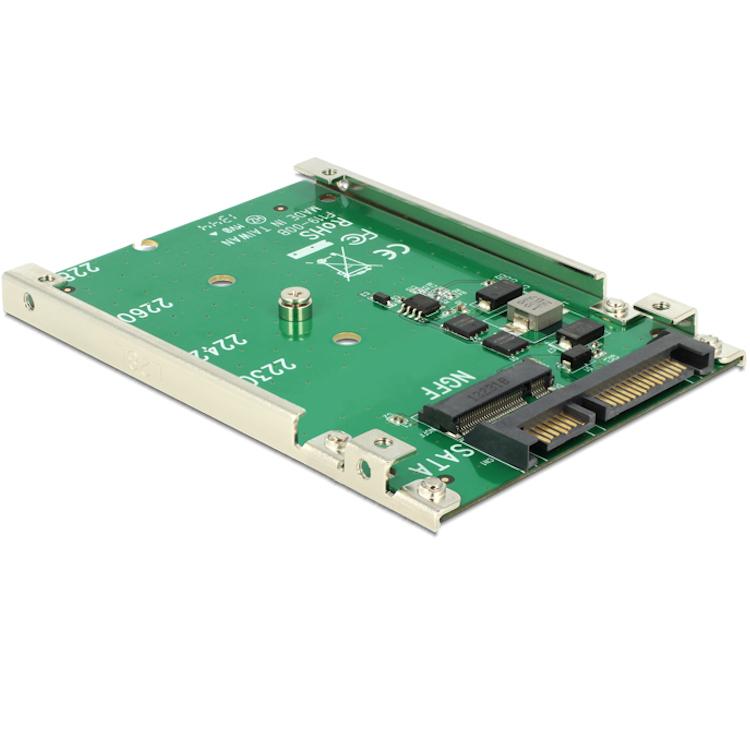

Denne SATA til M.2 konverter fra Delock bruges til at tilslutte en M.2 SSD internt via en SATA 22-pin forbindelse. Konverteren har formfaktoren af en 2.5-tommer lagerenhed og kan derfor bruges som erstatning for en 2.5-tommer harddisk (HDD) i en computer eller server.

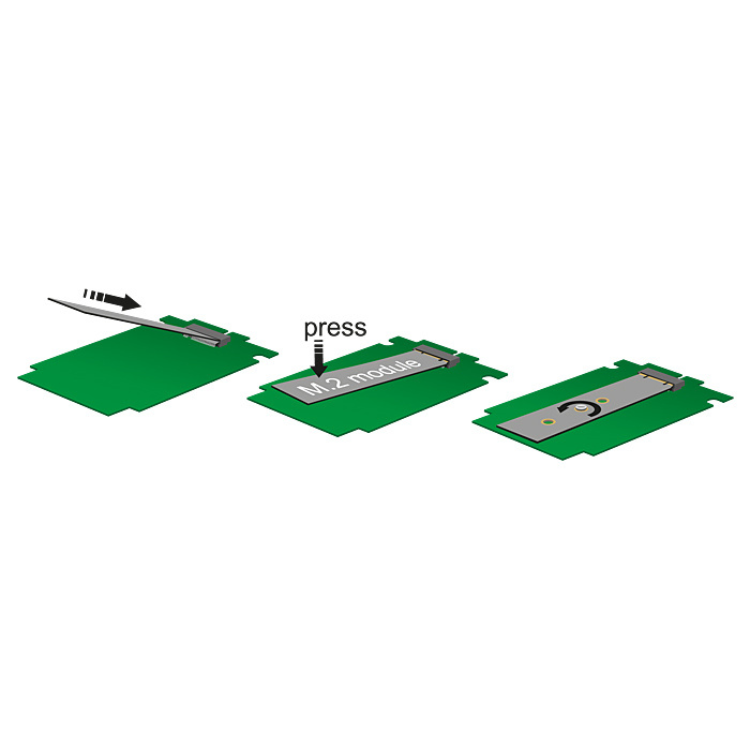

Adapteren gør det muligt at installere en M.2 SATA SSD i systemer, der kun har en SATA-grænseflade tilgængelig. Dette gør det muligt at bruge et moderne M.2 lager medie i systemer, der oprindeligt var beregnet til 2.5-tommer SATA-diske.
Konverteren understøtter M.2 moduler med key B eller key B+M, der anvender SATA-grænsefladen. Understøttede modulformater er 2230, 2242, 2260 og 2280. Dette gør adapteren kompatibel med forskellige længder af M.2 SSD'er.

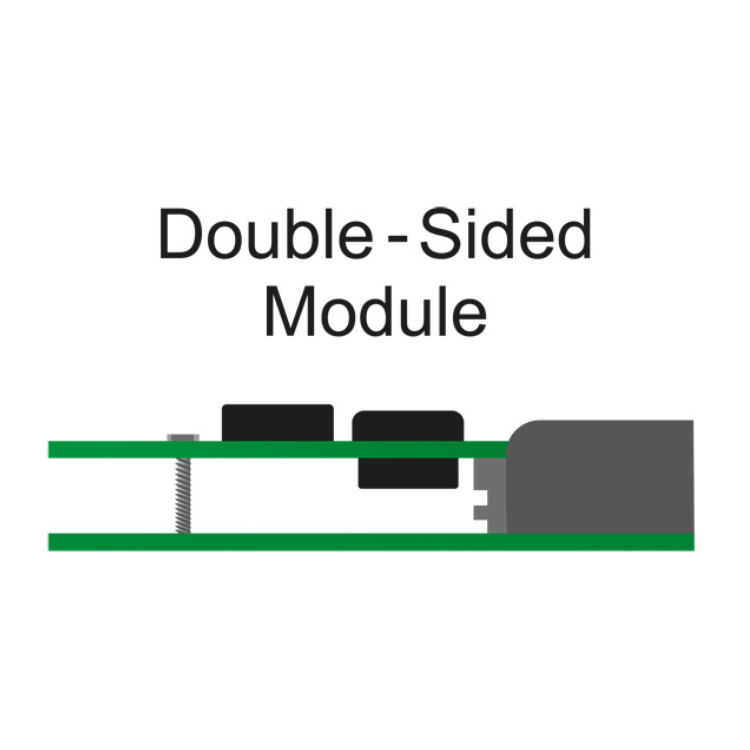

Adapteren understøtter også dobbelsidige M.2 moduler med en maksimal komponenthøjde på 1.5 mm. Dette muliggør også brugen af M.2 SSD'er med komponenter på begge sider af printpladen.
Konverteren er bootable, hvilket betyder, at et operativsystem kan startes direkte fra den installerede M.2 SSD. Da adapteren udelukkende konverterer en hardwaregrænseflade, er ingen driverinstallation nødvendig, og adapteren fungerer uafhængigt af det anvendte operativsystem.

Specifikationer
Mærke: Delock
Produkttype: SATA til M.2 konverter
Formfaktor: 2.5 tommer
Grænseflade: SATA

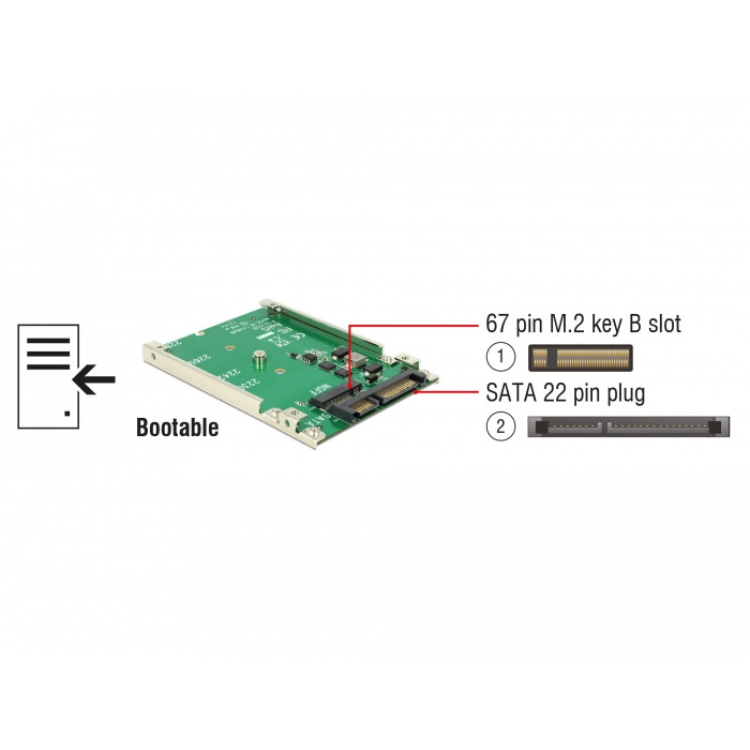

Forbindelse 1: SATA 22-pin han
Forbindelse 2: 67-pin M.2 key B slot
Understøttede M.2 formater: 2230, 2242, 2260, 2280
Understøttede key-typer: B-key og B+M-key (SATA-baseret)
Maksimal komponenthøjde M.2 modul: 1.5 mm
Understøttelse af dobbelsidige moduler: ja
Bootable: ja
Driver nødvendig: nej
Dimensioner: ca. 100 × 70 × 7 mm

Pakkens indhold
1 × Delock 2.5″ SATA til M.2 konverter
1 × monteringsskrue til M.2 modul

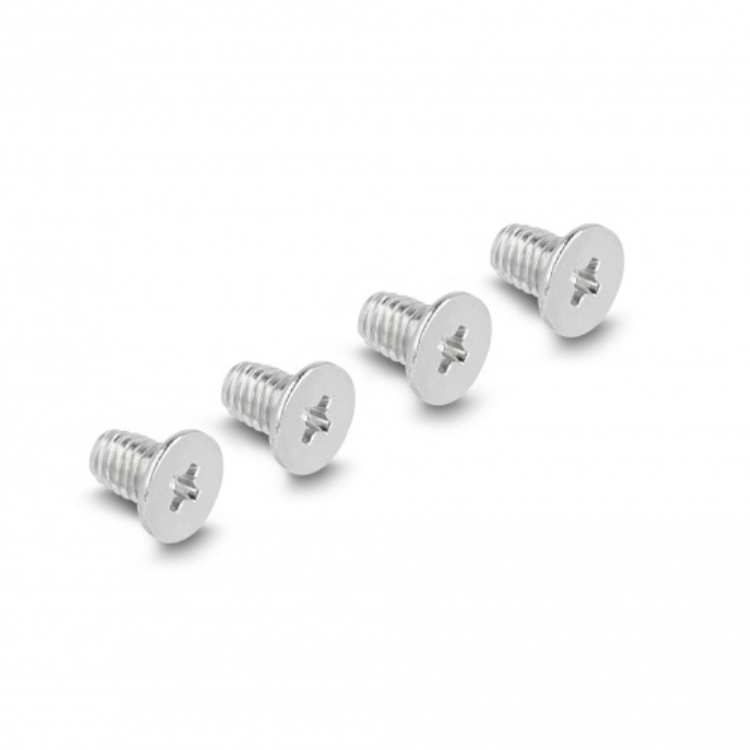

4 × monteringsskruer til kabinettet
1 × brugervejledning

Termer anvendt
SATA (Serial ATA): en grænseflade til tilslutning af lagerenheder såsom harddiske og SSD'er til en computer via en seriel dataforbindelse.
SATA 22-pin forbindelse: en kombineret forbindelse bestående af en 7-pin dataforbindelse og en 15-pin strømforsyningsforbindelse til SATA-lagerenheder.
M.2: en kompakt udvidelsesgrænseflade til lager- og udvidelsesmoduler i computersystemer.
M.2 key B: en nøgleposition i en M.2-forbindelse, der bruges til moduler med blandt andet SATA- eller PCIe-grænseflader.
M.2 key B+M: et M.2-modul med to nøglepositioner, hvilket gør det kompatibelt med flere M.2-slots, ofte brugt til SATA-baserede M.2 SSD'er.
M.2 format 2230 / 2242 / 2260 / 2280: angivelse af de fysiske dimensioner af et M.2-modul, hvor de første to cifre angiver bredden (22 mm) og de sidste to længden i millimeter.
Bootable: angiver, at en lagerenhed kan bruges til at starte et operativsystem.
