SATA-konverter

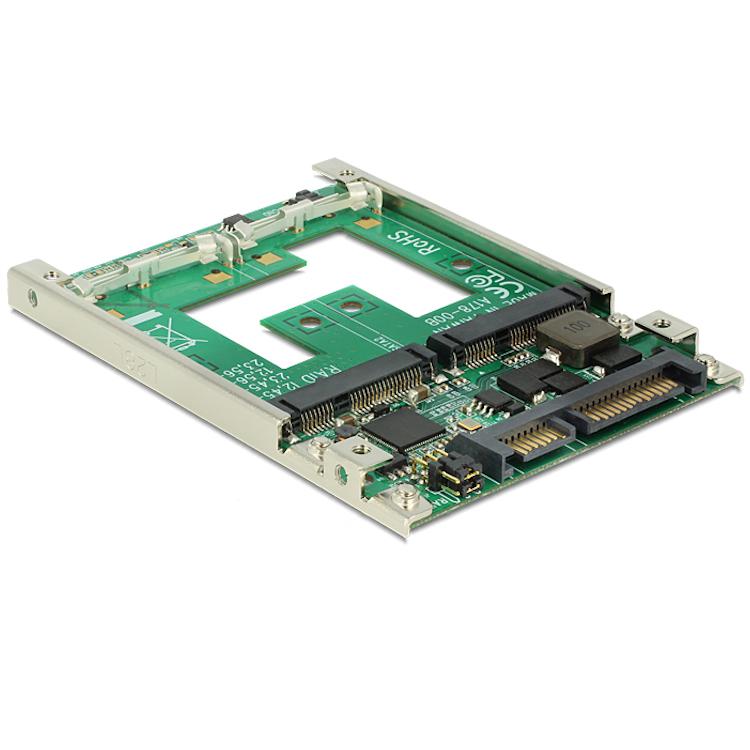

Denne SATA til mSATA konverter fra Delock bruges til at tilslutte op til to mSATA SSD'er internt via en SATA 22-pins forbindelse. Konverteren har formfaktoren af en 2,5 tommer lagerenhed og kan derfor bruges som erstatning for en 2,5 tommer harddisk (HDD) i en computer eller server.
Adapteren gør det muligt at installere to mSATA SSD-moduler i systemer, der kun har en SATA-interface til lagerenheder tilgængelig. Konverteren understøtter mSATA-moduler i fuld størrelse, og halv størrelse moduler passer også i slottet.
Konverteren understøtter flere RAID-konfigurationer såsom RAID 0, RAID 1, JBOD, SPAN og Mirror. Dette giver mulighed for at kombinere to mSATA SSD'er for højere ydeevne, redundans eller udvidelse af lagerkapacitet. Den ønskede tilstand indstilles via den medfølgende RAID jumper på konverteren.
Adapteren understøtter også SATA Port Multiplier-funktionen, hvilket gør det muligt for flere lagerenheder at kommunikere via en enkelt SATA-interface. Konverteren fungerer med 3,3 volt mSATA hukommelsesmoduler og fungerer uafhængigt af operativsystemet. Derfor er ingen driverinstallation nødvendig.

Specifikationer
Mærke: Delock
Produkttype: SATA til mSATA konverter med RAID
Formfaktor: 2,5 tommer
Interface: SATA
Forbindelse 1: SATA 22-pins han
Forbindelse 2: 2 × mSATA slot (fuld størrelse, halv størrelse kompatibel)
RAID-tilstande: RAID 0, RAID 1, JBOD, SPAN, Mirror
Konfiguration: jumper til valg af RAID-tilstand
Understøttet spænding mSATA-modul: 3,3 V
Port Multiplier-understøttelse: ja (ikke understøttet ved SATA 1,5 Gb/s)
SMART-understøttelse: nej
Driver nødvendig: nej
Dimensioner: ca. 100 × 70 × 7 mm

Indhold i pakken
1 × Delock SATA til mSATA konverter inklusive metalramme
4 × monteringsskruer
1 × brugervejledning

Anvendte termer
SATA (Serial ATA): en interface til tilslutning af lagerenheder som harddiske og SSD'er til en computer via en seriel dataforbindelse.
SATA 22-pins stik: et kombineret stik, der består af et 7-pins datastik og et 15-pins strømstik til SATA-lagerenheder.
mSATA: en kompakt lagerinterface baseret på SATA-standarden, som ofte bruges i bærbare computere, indlejrede systemer og kompakte computere.
RAID (Redundant Array of Independent Disks): en teknik, hvor flere lagerenheder kombineres for højere ydeevne, større kapacitet eller dataredundans.
JBOD (Just a Bunch Of Disks): en konfiguration, hvor flere lagerenheder bruges separat uden RAID-struktur.
SPAN: en konfiguration, hvor flere diske samles til et stort logisk lagerplads.
Port Multiplier: en teknologi, der gør det muligt at tilslutte flere SATA-lagerenheder via en enkelt SATA-port.
