SATA-konverter

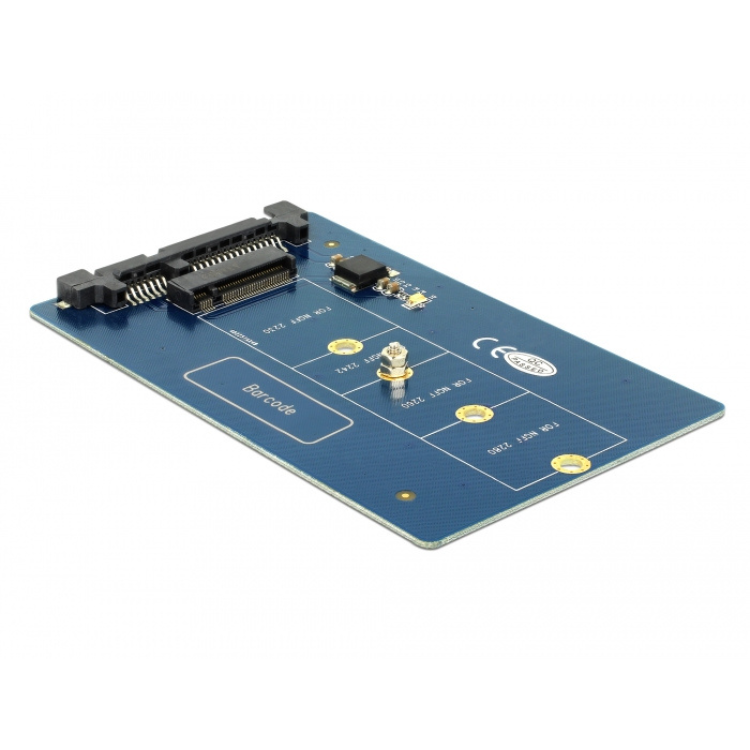

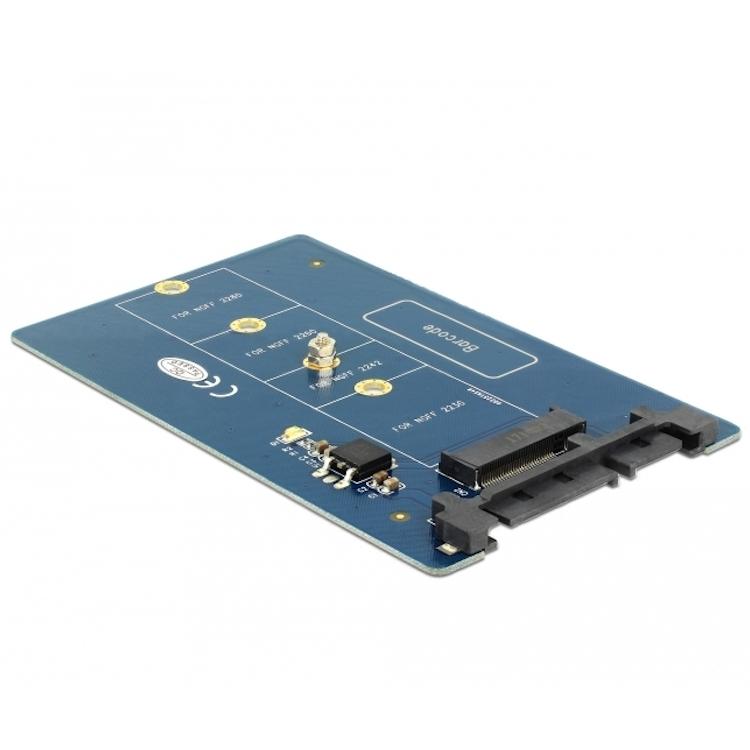

Denne SATA til M.2 konverter fra Delock bruges til at tilslutte en M.2 SSD internt via en SATA 22-pin forbindelse. Konverteren gør det muligt at bruge en M.2 SATA SSD i systemer, der har en SATA-interface til lagerenheder.

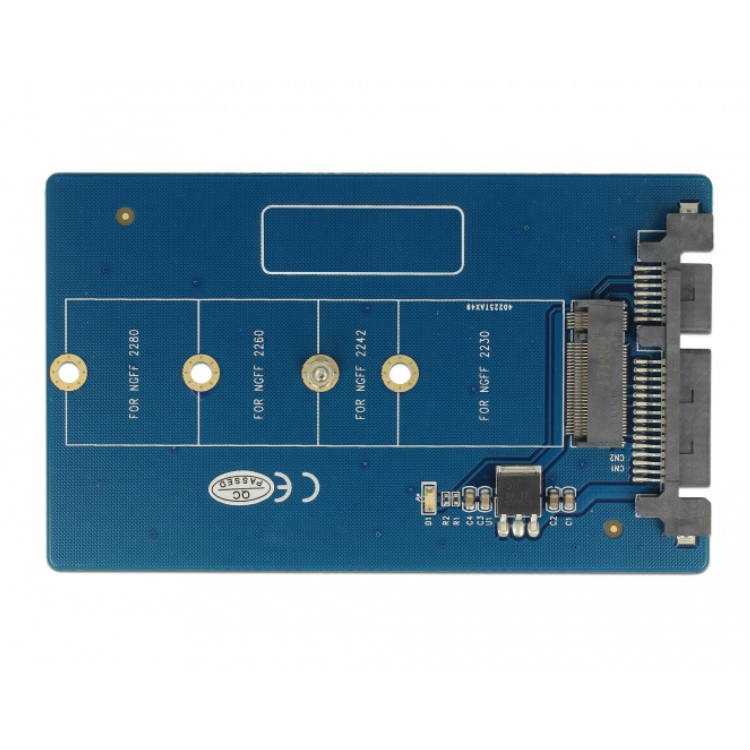

Adapteren understøtter M.2 moduler med key B eller key B+M, der er baseret på SATA-interfacen. Understøttede modulformater er 2230, 2242, 2260 og 2280. Dette gør det muligt at indsætte M.2 SSD'er i forskellige længder i adapteren.
Konverteren understøtter dobbelt-sidet opbyggede M.2 moduler med en maksimal komponenthøjde på 1,35 mm. Dette gør det også muligt at bruge M.2 SSD'er med komponenter på begge sider af printpladen.
Adapteren understøtter en datahastighed på op til 6 Gb/s og er bootable, hvilket gør det muligt at starte et operativsystem direkte fra den installerede M.2 SSD. Da konverteren udelukkende omformer en hardware-interface, er ingen driverinstallation nødvendig og adapteren virker uafhængigt af det brugte operativsystem.

Specifikationer
Mærke: Delock
Produkttype: SATA til M.2 konverter
Interface: SATA
Forbindelse 1: SATA 22-pin male
Forbindelse 2: 67-pin M.2 key B slot
Understøttede M.2 formater: 2230, 2242, 2260, 2280
Understøttede key typer: B-key og B+M-key (SATA-baseret)
Maksimal komponenthøjde M.2 modul: 1,35 mm
Understøttelse af dobbelt-sidet moduler: ja
Maksimal datahastighed: 6 Gb/s
Bootable: ja
Driver nødvendig: nej
Dimensioner: ca. 100 × 60 × 5 mm

Pakkens indhold
1 × Delock SATA til M.2 konverter
1 × monteringsskrue til M.2 modul

Anvendte termer
SATA (Serial ATA): en interface til at tilslutte lagerenheder som harddiske og SSD'er til en computer via en seriel dataforbindelse.
SATA 22-pin stik: et kombineret stik, der består af en 7-pin datastik og en 15-pin strømstik til SATA-lagerenheder.
M.2: en kompakt udvidelsesinterface til lager- og udvidelsesmoduler i computersystemer.
M.2 key B: en key-position i et M.2 stik, der bruges til moduler med, blandt andet, SATA-interfaces.
M.2 key B+M: et M.2 modul med to key-positioner, hvilket gør det kompatibelt med flere M.2 slots, ofte brugt til SATA-baserede M.2 SSD'er.
M.2 format 2230 / 2242 / 2260 / 2280: angiver de fysiske dimensioner af et M.2 modul, hvor de første to cifre angiver bredden (22 mm), og de sidste to angiver længden i millimeter.
Bootable: angiver, at en lagerenhed kan bruges til at starte et operativsystem.
