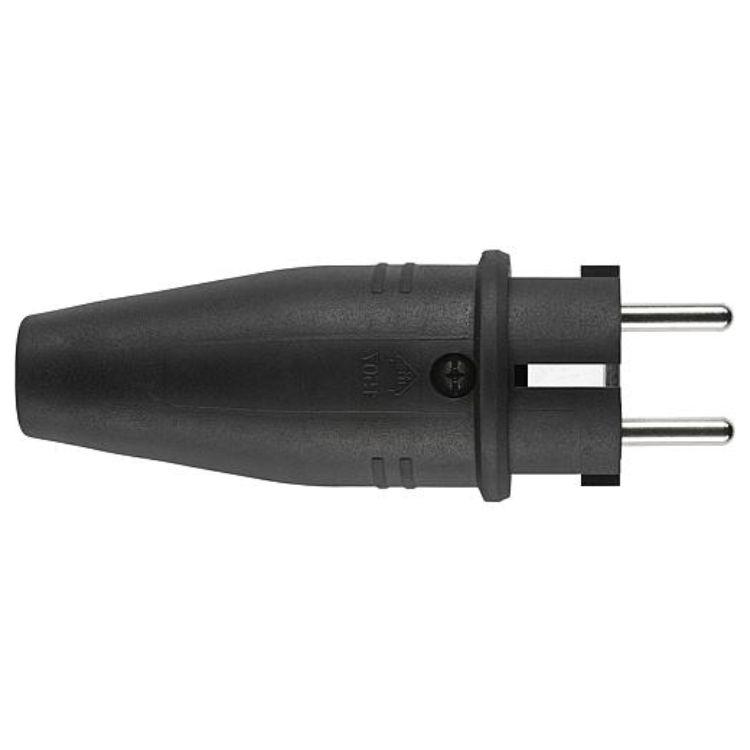

Schuko stikprop

Denne jordede stik (Schuko, type F, IP44, skruetilslutning) er beregnet til tilslutning af strømkabler til jordede elektriske apparater i krævende indendørs og udendørs anvendelser. Stikket er velegnet til brug på det europæiske elnet og anvendes i situationer, hvor mekanisk belastning, fugt og temperatursvingninger spiller en rolle. Takket være den robuste konstruktion og skruetilslutning er stikket velegnet til intensiv brug og tilpassede kabelassemblies.

Huset er fremstillet af massivt gummi, hvilket sikrer høj slidstyrke, fleksibilitet og beskyttelse mod stød og miljøpåvirkninger. Central kabelindføring kombineret med trækaflastning sikrer en jævn belastning af kablet. Det dobbelte jordingssystem bidrager til pålidelig jordforbindelse og sikker drift.

Specifikationer
Type: Jordet stik (Schuko type F, male)
Nominel spænding: 230–250 volt AC
Maksimal strøm: 16 ampere
Maksimal effekt: 3680–4000 watt
Frekvens: 50 Hz
Jordforbindelse: med jordkontakt (sidekontakter)
Beskyttelsesgrad: IP44
Montering: skrueterminal
Kabelindføring: central
Velegnet til kabeltype: op til H07RN-F 3 x 2,5 millimeter²
Materiale: massivt gummi
Farve: sort
Godkendelser: CE
Garanti: 5 år

Montering på kabel (trin)
1. Afisoler yderkappen på kablet ca. 4–6 centimeter.
2. Afisoler lederne (fase, nul og jord) ca. 6–10 millimeter.
3. Åbn stikket ved at skrue huset fra hinanden.
4. Før kablet gennem den centrale indføring og pakning.
5. Tilslut jordlederen (gul/grøn) til jordklemmen.
6. Tilslut fase (brun) og nul (blå) til de korrekte klemmer.
7. Kontroller, at der ikke er kobber synligt uden for klemmerne.
8. Fastgør trækaflastningen solidt på kablets yderkappe.
9. Luk huset og kontroller pakningen for at bevare IP44.

Anvendelser
- Byggepladser og industrielle anvendelser
- Kraftige forlængerledninger og kabeltromler
- Udendørs installationer og haveudstyr
- Fugtige og skiftende miljøer

Relaterede produkter
Strømkabler (230 volt)

Forklaring af tekniske termer
Schuko (type F): Europæisk stik med jordforbindelse via sidekontakter, velegnet op til 16 ampere.
IP44: beskyttelse mod faste partikler større end 1 millimeter og vandsprøjt fra alle retninger.
Dobbelt jordingssystem: flere kontaktpunkter til jordforbindelse for en pålidelig forbindelse.
H07RN-F: kraftigt gummikabel velegnet til industrielle anvendelser og udendørs brug.
230–250V AC: standard netspændingsområde i Europa med vekselstrøm på 50 Hz.
Trækaflastning: forhindrer træk på kablet i at løsne de interne forbindelser.
Gummikabinet: fleksibel, stødbestandig og modstandsdygtig over for UV, kulde og mekanisk belastning.
Overgangsmodstand: lav kontaktmodstand forhindrer varmeudvikling og spændingstab.
