SATA-kabel

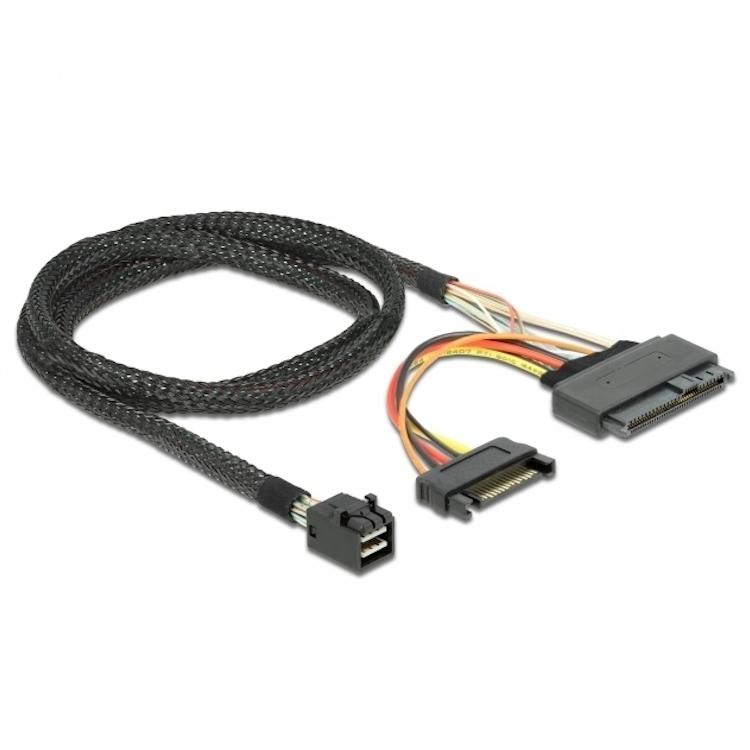

Denne U.2-tilslutningskabel fra Delock bruges til at tilslutte en U.2 SSD til et system med en SFF-8643-tilslutning, såsom et controllerkort eller en adapter til lagergrænseflader. Kablet muliggør tilslutning af en U.2 NVMe SSD til en host-grænseflade, der bruger en intern SFF-8643-tilslutning.
Kablet har en SFF-8643 male connector til tilslutning til en controller eller adapter og en U.2 SFF-8639 female connector til lagerenheden. Derudover er der en SATA 15-pin strømstik til at forsyne SSD'en med strøm.
Forbindelsen understøtter PCI Express datatransmission og er velegnet til NVM Express (NVMe) lagerenheder. Dette muliggør høje overførselshastigheder, som er betydeligt højere end med traditionel SATA-lager.
Til datalinjerne bruges ledere med 30 og 32 AWG, og til strømlinjerne 18 og 24 AWG, hvilket sikrer pålidelig signaloverførsel og en stabil strømforsyning til SSD'en.

Specifikationer
Mærke: Delock
Produkttype: U.2-tilslutningskabel
Stik 1: SFF-8643 male
Stik 2: U.2 SFF-8639 female
Stik 3: SATA 15-pin male (strøm)
Understøttet grænseflade: PCI Express / NVMe
Kabeltykkelse data: 30 + 32 AWG
Kabeltykkelse strøm: 18 + 24 AWG

Brugte termer
SFF-8643: et internt Mini-SAS HD-stik, der bruges til forbindelser mellem lagercontrollere og high-speed lagergrænseflader.
U.2 (SFF-8639): en grænseflade til enterprise- og high-performance SSD'er, der bruger PCI Express datalinks.
NVMe (NVM Express): en lagerprotokol, der er specielt designet til SSD'er, der kommunikerer via PCI Express, og dermed tilbyder meget højere ydeevne end SATA-lager.
SATA strømstik: et 15-benet strømstik, der leverer elektrisk spænding til lagerenheder.
AWG (American Wire Gauge): en standard til angivelse af tykkelsen på elektriske ledere; et lavere AWG-tal betyder en tykkere leder.

Dataoverførselsstandarder
PCI Express 2.0: en PCIe-standard med en maksimal overførselshastighed på ca. 2 GB/s med fire PCIe-spor.
PCI Express 3.0: en PCIe-standard med en maksimal overførselshastighed på ca. 4 GB/s med fire PCIe-spor.
