SMA-adapter

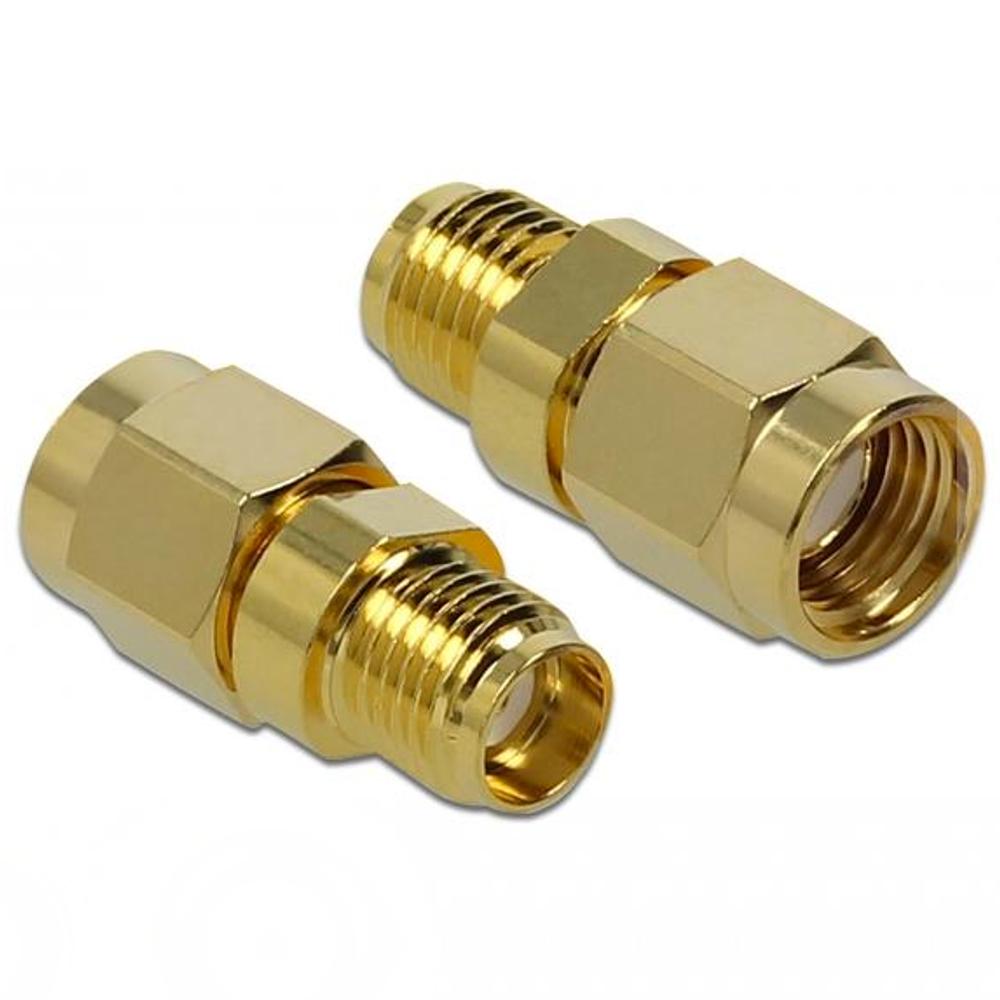

Denne RP-SMA han til SMA hun adapter fra Delock er beregnet til at forbinde RF-komponenter inden for radiofrekvensapplikationer. Adapteren anvendes i situationer, hvor udstyr med en RP-SMA forbindelse skal kobles til udstyr med en SMA forbindelse.

Udførelsen med en RP-SMA han konnektor på den ene side og en SMA hun konnektor på den anden side er velegnet til brug inden for 50 ohm RF-systemer. Dette gør, at adapteren kan anvendes til antenner, RF-moduler, måleudstyr og trådløst kommunikationsudstyr.

Udførelsen med et forgyldt messinghus, en udvendig gevind på 1/4" - 36 UNS - 2A og en indvendig gevind på 1/4" - 36 UNS - 2B er velegnet til applikationer, hvor en stabil elektrisk forbindelse og en kompakt konstruktion er afgørende.

Applikationer
• Kobling af RP-SMA og SMA forbindelser
• RF- og antenneapplikationer
• Trådløst kommunikationsudstyr
• Måle- og testopsætninger

Specifikationer & funktioner
• Konnektor 1: RP-SMA male
• Konnektor 2: SMA female
• Impedans: 50 Ohm
• Frekvensområde: op til 10 GHz
• Hus: Messing, forgyldt
• Driftstemperatur: -10 °C til 50 °C
• Dimensioner: ca. 18,1 x 7,0 millimeter

Forklaring af forbindelser
RP-SMA er en variant af den 50-ohm SMA-konnektor, hvor polariteten af stiften er omvendt. Denne forbindelse anvendes til RF- og WLAN-udstyr.
SMA er en kompakt 50-ohm RF-konnektor med skrueforbindelse, der anvendes til antenner, RF-moduler og kommunikationsudstyr. .
