SMA-adapter

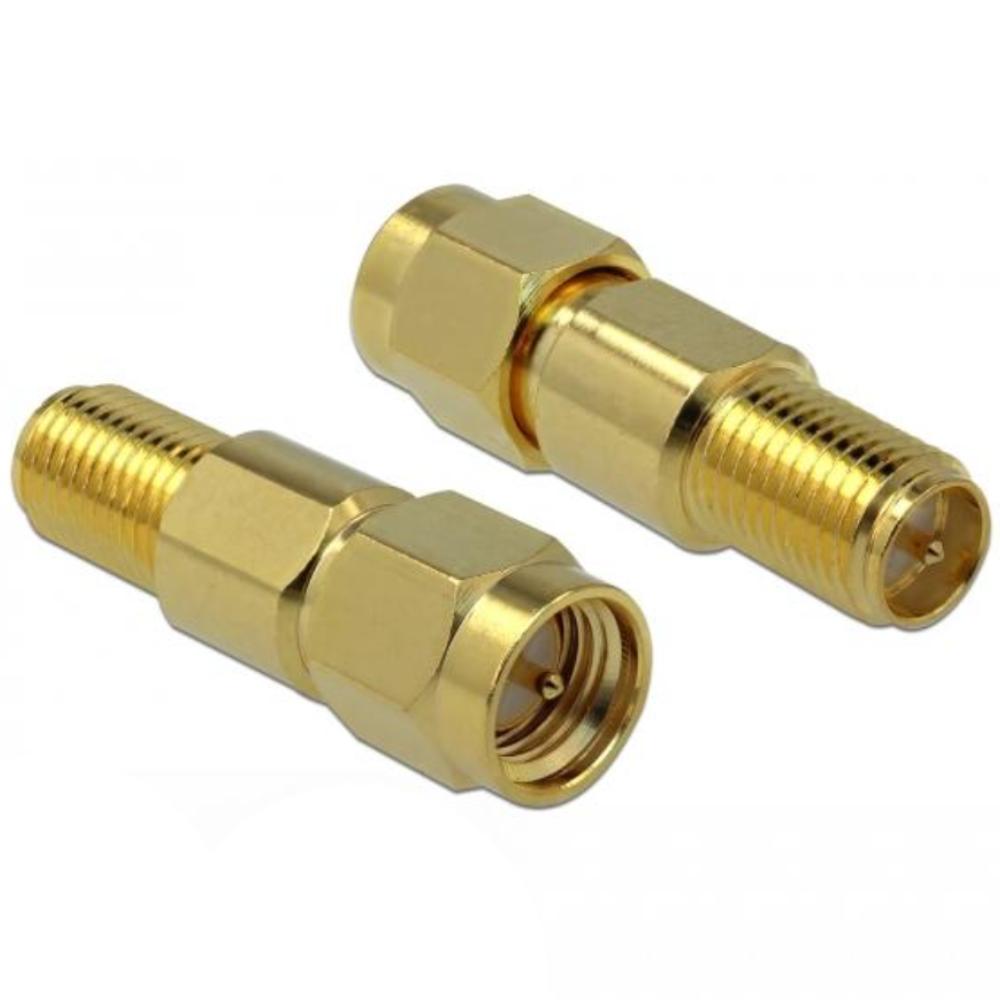

Denne SMA-stik til RP-SMA hun adapter fra Delock er beregnet til at forbinde RF-komponenter inden for radiofrekvensapplikationer. Adapteren bruges i situationer, hvor et SMA-stik skal kobles til en RP-SMA hun.

Udførelsen med et SMA male connector på den ene side og et RP-SMA female connector på den anden side er velegnet til brug inden for 50 ohm RF-systemer op til 3 GHz. Dette gør det muligt at anvende adapteren til antenner, RF-moduler, måleudstyr og kommunikationsudstyr.

Udførelsen med et forgyldt messinghus, en udvendig gevind på 1/4" - 36 UNS - 2A og en indvendig gevind på 1/4" - 36 UNS - 2B er velegnet til applikationer, hvor en stabil elektrisk forbindelse og en kompakt konstruktion er vigtig.

Anvendelser
• Kobling af SMA- og RP-SMA-tilslutninger
• RF- og antenneapplikationer
• Måle- og testopsætninger
• Tekniske og elektroniske installationer

Specifikationer & funktioner
• Connector 1: SMA male
• Connector 2: RP-SMA female
• Impedans: 50 Ohm
• Frekvensområde: op til 3 GHz
• Hus: Messing, forgyldt
• Driftstemperatur: -10 °C til 50 °C
• Mål: ca. 25,6 x 7,0 millimeter

Forklaring af tilslutninger
SMA er en kompakt 50-ohm RF-connector med skrueforbindelse, der anvendes til antenner, RF-moduler, måleudstyr og kommunikationsudstyr.
RP-SMA er en variant af 50-ohm SMA-connectoren, hvor pinnens polaritet er omvendt. Denne tilslutning anvendes til RF- og WLAN-udstyr.
