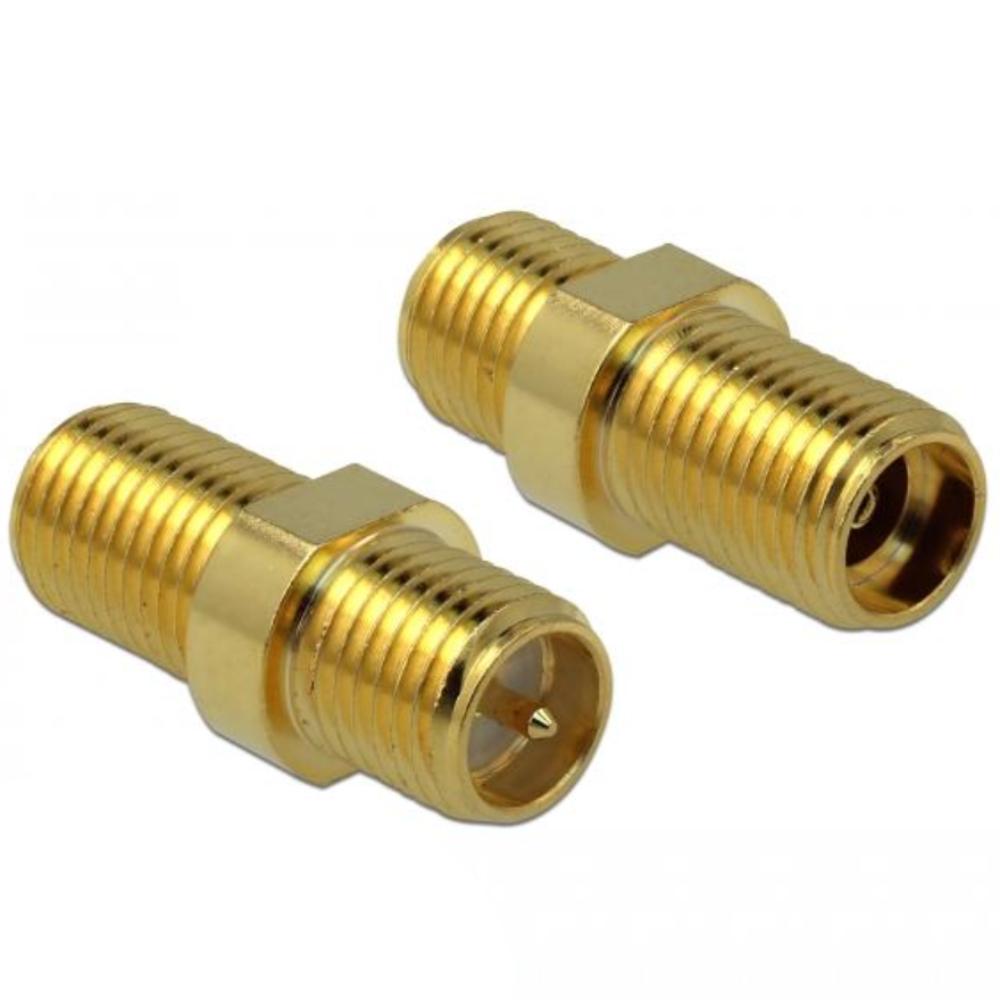

SMA-gennemgangsstik

Denne SMA hun til RP-SMA hun adapter fra Delock er beregnet til at forbinde RF-komponenter inden for radiofrekvensapplikationer. Adapteren bruges i situationer, hvor udstyr med en SMA-forbindelse skal kobles sammen med udstyr med en RP-SMA-forbindelse.

Udførelsen med to hun-stik og en 50 Ohm impedans er velegnet til brug inden for RF- og kommunikationssystemer op til 3 GHz. Dette gør, at adapteren kan anvendes til antenner, RF-moduler, måleudstyr og kommunikationsudstyr.

Udførelsen med et forkromet messinghus og en gevindstørrelse på 1/4" - 36 UNS - 2A er velegnet til applikationer, hvor en stabil elektrisk forbindelse og et kompakt design er vigtigt.

Anvendelsesområder
• Kobling af SMA- og RP-SMA-forbindelser
• RF- og antenneapplikationer
• Måle- og testopsætninger
• Tekniske og elektroniske installationer

Specifikationer og funktioner
• Stik 1: SMA female
• Stik 2: RP-SMA female
• Impedans: 50 Ohm
• Frekvensområde: op til 3 GHz
• Hus: Messing, forkromet
• Driftstemperatur: -10 °C til 50 °C
• Dimensioner: ca. 17,33 x 7,0 millimeter

Forklaring af forbindelser
SMA er et kompakt 50-ohm RF-stik med skrueforbindelse, som anvendes til antenner, RF-moduler, måleudstyr og kommunikationsudstyr.
RP-SMA er en variant af 50-ohm SMA-stikket, hvor polariteten af pinden er omvendt. Denne forbindelse anvendes til RF- og WLAN-udstyr.
