SMA-adapterkabel

Denne RP-TNC til SMA antennekabel fra Delock er designet til pålidelig forbindelse af komponenter inden for radiofrekvensteknologi. Kabelen anvendes til at koble antenner, RF-moduler og trådløst udstyr, hvor en stabil signaloverførsel er påkrævet.

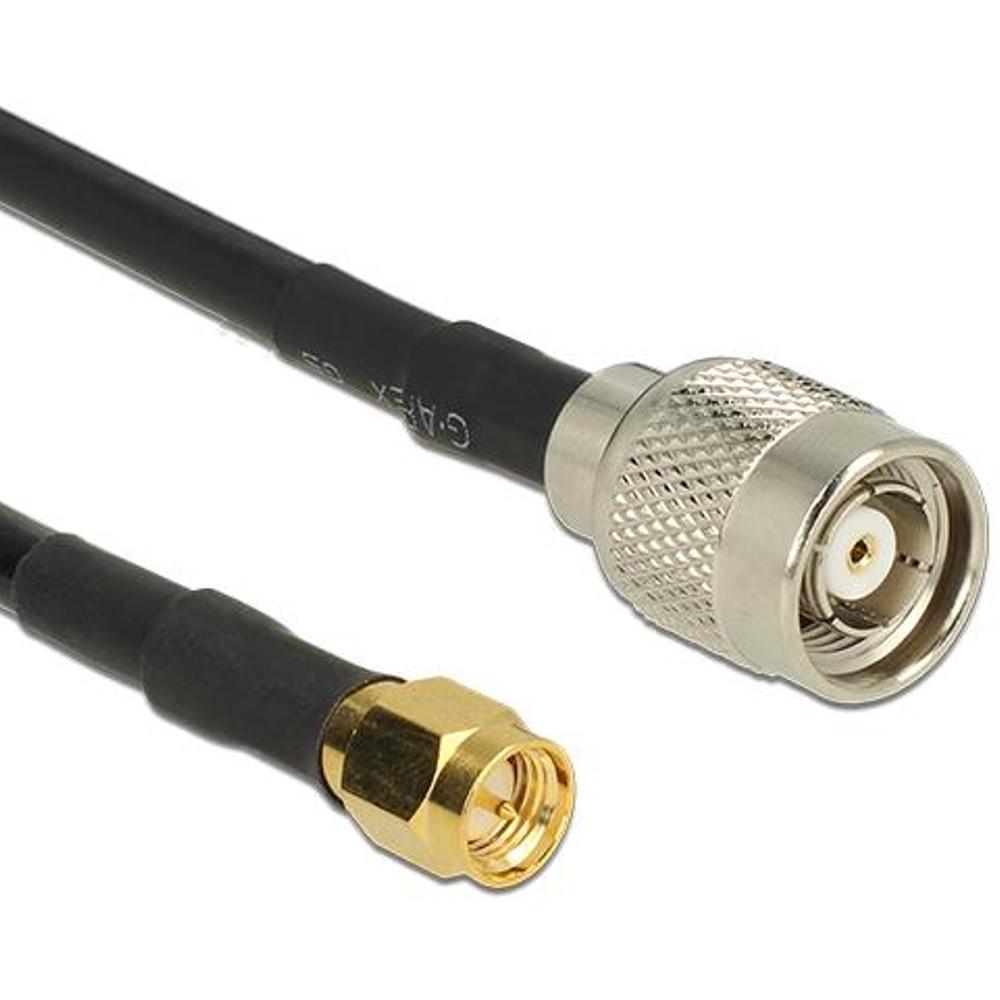

Kabelen er udstyret med en RP-TNC male connector på den ene side og en SMA male connector på den anden side. Takket være den koaksiale RG-58 C/U kabel og en impedans på 50 ohm er denne antennekabel egnet til forskellige RF-applikationer såsom Wi-Fi, radio- og måleudstyr.

RG-58 C/U kabelen kendetegnes ved en lav dæmpning på 0,73 dB @ 1,0 GHz per meter, hvilket bidrager til en pålidelig signalkvalitet. På grund af den robuste kabeldiameter og en generøs minimale bøjningsradius er denne kabel egnet til faste installationer og professionelle applikationer.

Anvendelser
• Forbindelse af RP-TNC- og SMA-antenner
• RF- og radiofrekvensapplikationer
• Professionelle måle- og kommunikationssystemer
• Industrielle og tekniske installationer

Specifikationer & funktioner
• Kabelkonstruktion: Koaksial
• Kabeltype: RG-58 C/U
• Impedans: 50 Ohm
• Tilslutning 1: RP-TNC male
• Tilslutning 2: SMA male
• Kabellæmpning: 0,73 dB @ 1,0 GHz per meter
• Kabeldiameter: ca. 4,95 mm
• Minimale bøjningsradius: 20 mm
• Farve: Sort

Forklaring af tilslutninger
RP-TNC (Reverse Polarity TNC) er en 50-ohm RF-connector, der ofte anvendes i trådløse netværk og professionelle RF-installationer. På grund af den omvendte pin-konfiguration er RP-TNC ikke kompatibel med standard TNC-connectorer.

SMA (SubMiniature version A) er en almindeligt anvendt skruestik til RF-signaler og anvendes til antenner, RF-moduler og måleudstyr. Denne antennekabel udgør forbindelsen mellem RP-TNC- og SMA-udstyr inden for RF-systemer.
