SMA-antenne

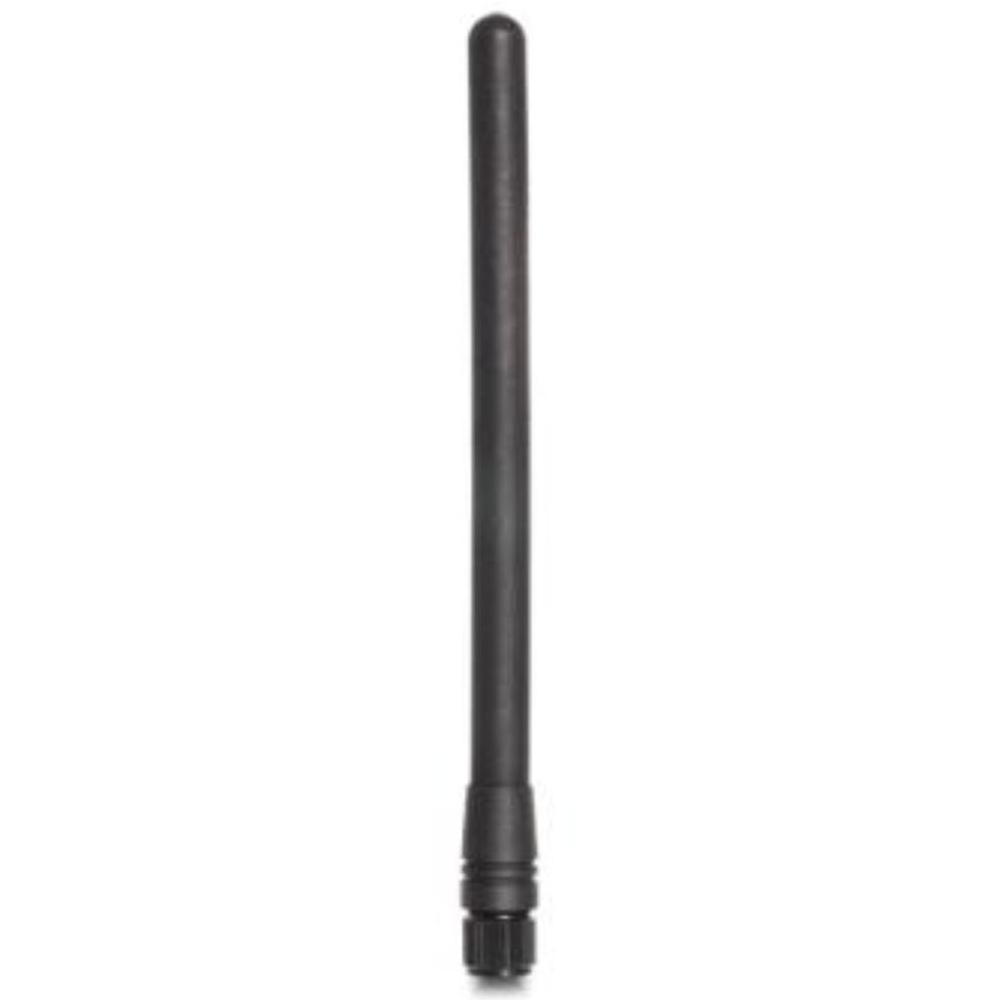

Denne 868 MHz antenne er beregnet til modtagelse og udsendelse af radiosignaler inden for SRD / ISM 868 MHz frekvensbåndet i Europa. Antennen er udstyret med et SMA-stik og lineær vertikal polarisering, og er egnet til både indendørs og udendørs anvendelse.

Antennen er kompatibel med GSM, UMTS, LTE, ZigBee, Z-Wave, NB-IoT, WLAN 2,4 GHz, Bluetooth, ISM, DECT og LoRa, og bruges i praksis primært til 868 MHz applikationer såsom ZigBee (sub-GHz), LoRa og andre low-power netværk. Takket være 2 dBi forstærkningen og omnidirektionelle strålingsmønster tilbyder denne antenne en stabil dækning omkring med en god balance mellem rækkevidde og pålidelighed.

Specifikationer
Type: 868 MHz / SRD antenne
Stik: SMA-stik (male)
Kompatibilitet: GSM, UMTS, LTE, ZigBee, Z-Wave, NB-IoT, WLAN 2,4 GHz, Bluetooth, ISM, DECT og LoRa
Frekvens: 868 MHz
Forstærkning: 2 dBi
Impedans: 50 ohm
VSWR: 2,0
Return loss: -24,213 dB
Polarisering: lineær, vertikal
Strålingsmønster: omnidirektionel
Montering: skruemontering
Husmateriale: TPU (fleksibelt og slagfast)
Farve: sort
Dimensioner: 129,7 x 10,0 x 10,0 millimeter
Driftstemperatur: -10 °C til 75 °C
Garanti: 5 år

Anvendelser
- ZigBee applikationer på 868 MHz (sub-GHz varianter)
- Z-Wave netværk (Europa 868 MHz bånd)
- LoRa og LoRaWAN applikationer
- NB-IoT applikationer inden for egnede bånd
- IoT sensorer og måleudstyr
- Smart home og hjemmeautomationssystemer (868 MHz)
- Smart city applikationer (belysning, overvågning)
- Industriel automation og IIoT
- Telemetri- og datatransmissionssystemer
- Sikkerheds- og alarmsystemer
- Adgangssystemer og trådløs styring
- Asset tracking og overvågningssystemer
- Embedded systemer med 868 MHz RF-moduler
- Test- og udviklingsopsætninger til RF applikationer

Forklaring af tekniske termer
SMA-stik: standard RF-stik til antenner; bemærk forskel på RP-SMA varianter.
868 MHz: Europæisk SRD / ISM-bånd til trådløs kommunikation med lav effekt og relativt stor rækkevidde.
2 dBi forstærkning: sikrer en god balance mellem rækkevidde og jævn dækning.
Omnidirektionel: udsender signaler i alle retninger uden specifik retning.
Return loss: et mål for, hvor meget signal der reflekteres tilbage; en højere negativ værdi betyder bedre effektivitet.
VSWR: forholdet mellem signalrefleksion; en lavere værdi betyder mere effektiv transmission.
TPU hus: fleksibelt og modstandsdygtigt over for mekanisk belastning, egnet til robuste applikationer.
Lineær polarisering: signalretning i ét plan, standard for mange RF-applikationer.

Vigtige punkter
- Kun egnet til enheder med SMA-tilslutning
- Ikke kompatibel med RP-SMA uden adapter
- Primært designet til 868 MHz applikationer; andre standarder kun inden for overlappende frekvenser
- Ikke egnet til WiFi (2.4 GHz / 5 GHz) eller Bluetooth applikationer på trods af angivet kompatibilitet
- Placer antennen lodret og fri for metalhindringer for bedste ydeevne
