SMA-antenne

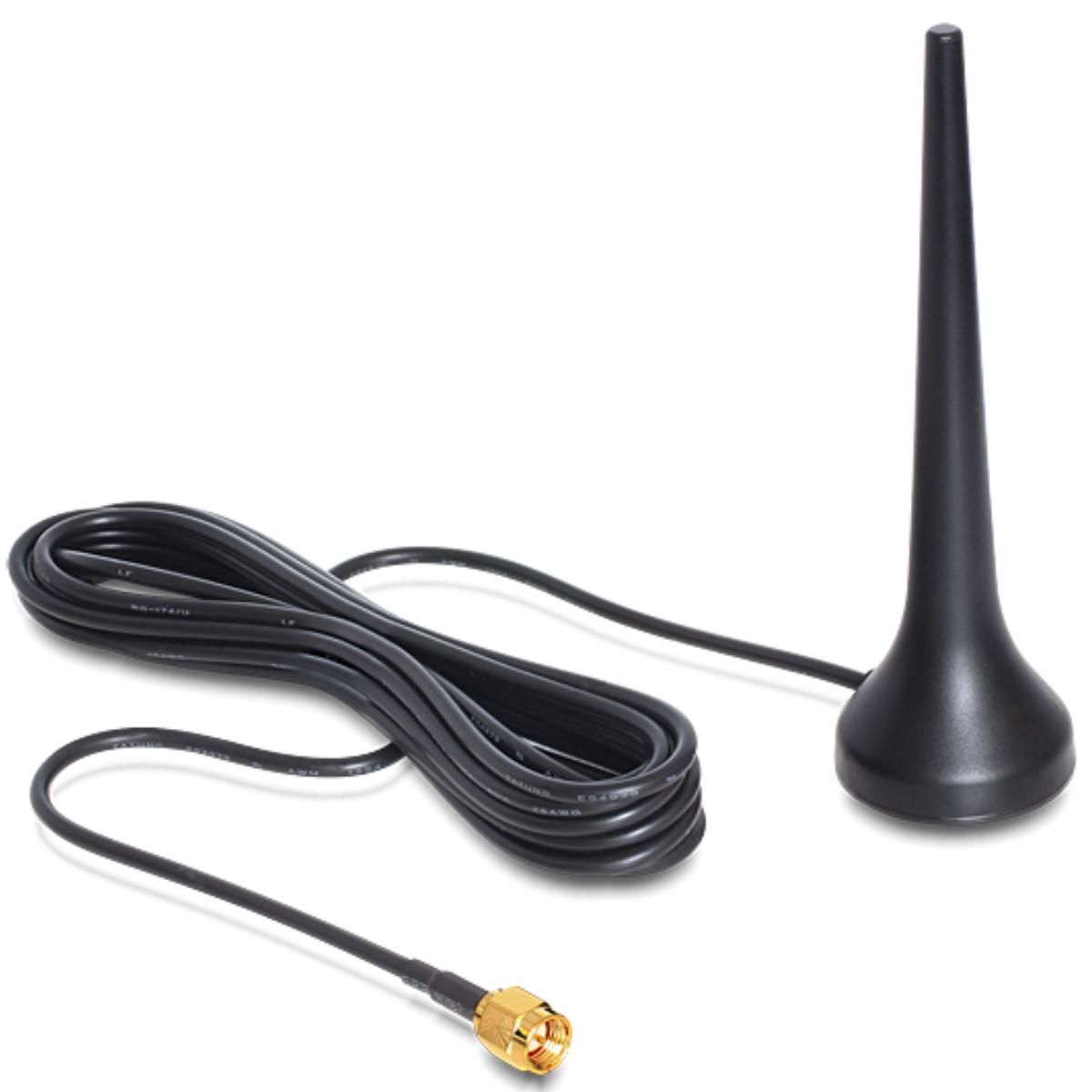

Denne GSM / UMTS antenne er beregnet til modtagelse og afsendelse af radiosignaler til mobil datatransmission. Antennen understøtter flere mobile frekvensbånd og kan anvendes til GSM, UMTS og LTE applikationer.

Antennen er udstyret med et SMA stik (han) og kan tilsluttes routere, modemmer, gateways og andet RF-udstyr med en SMA antenneforbindelse.

Antennen fungerer inden for et frekvensområde fra 824 – 960 MHz, 1710 – 1990 MHz, 2200 MHz og 2400 MHz. Dette gør, at antennen kan anvendes til forskellige mobilnetværk og trådløse kommunikationsbånd.

Med en antenneforstærkning på 0 dBi, en lineær vertikal polarisering og et omnidirektionelt strålingsmønster er antennen velegnet til generel signalmodtagelse omkring antennen.

Antennen er udstyret med en magnetisk monteringsfod, som gør det nemt at placere den på metaloverflader. Antennen leveres med et RG-174 koaksialkabel med en længde på ca. 3 meter.

Specifikationer
• Stik 1 x SMA stik
• Frekvensområde 824 – 960 MHz
• Frekvensområde 1710 – 1990 MHz
• Frekvensområde 2200 MHz
• Frekvensområde 2400 MHz
• Antenneforstærkning 0 dBi
• Impedans 50 Ohm
• Polarisering lineær, vertikal
• VSWR 2.0
• Driftstemperatur −10 °C ~ 75 °C
• Hus ABS
• Farve sort
• Antennelængde ca. 103.30 mm
• Kabelkategori koaksial
• Kabeltype RG-174
• Kabelfarve sort
• Kabeldæmpning 1,8 dB @ 1.8 GHz per meter
• Kabeldiameter 2,7 mm
• Diameter magnetisk fod 32 mm
• Kabellængde inkl. stik ca. 3 m

Forklaring af anvendte termer
GSM
GSM er en digital standard for mobilkommunikation til tale og data.

UMTS
UMTS er en mobilkommunikationsstandard for 3G-netværk.

LTE
LTE (Long Term Evolution) er en mobilkommunikationsstandard for 4G-dataforbindelser.

dBi
dBi er en enhed, der angiver en antennas forstærkning i forhold til en ideel isotrop antenne.

VSWR
VSWR (Voltage Standing Wave Ratio) angiver, hvor godt en antenne er afstemt til transmissionslinjen.

Polarisering
Polarisering beskriver retningen af et radiosignals elektromagnetiske felt.

Omnidirektionel
En omnidirektionel antenne udsender radiosignaler rundt om antennen i alle vandrette retninger.

Impedans
Impedans er den elektriske modstand for RF-signaler i en transmissionslinje. Mange antennesystemer arbejder med 50 Ohm.

SMA
SMA er et skrueligt koaksialt RF-stik, der ofte anvendes til antenner og RF-udstyr.

Koaksialkabel
Et koaksialkabel er en kabeltype, der er specielt designet til at transportere højfrekvente RF-signaler.

RG-174
RG-174 er et tyndt koaksialkabel, der ofte anvendes til RF-signaler og antenneforbindelser.

Magnetisk monteringsfod
En magnetisk fod gør det muligt nemt at placere antennen på metaloverflader uden montering.
