Støbt transformer

spænding: 2 x 24V
Strøm: 2 x 0,250A
isolationsmodstand: >5Mohm / 500Vcc
elektrisk styrke: >5kV min.
designet til en omgivelsestemperatur på maks. 40°C
materialer i termisk klasse E 120
kortslutningsmodstand op til 3VA
mulighed for beskyttelse med termisk sikring
maks. temperatur for klasse E: 95°C
primær spænding: 230V ± 10%, 50/60Hz
Sekundær spændingstolerance: +7% - 3% ved 230V og maks. belastning
perfekt loddeevne til bølgebad
CE-mærke
Krybeafstand og mellemrum i henhold til IEC742

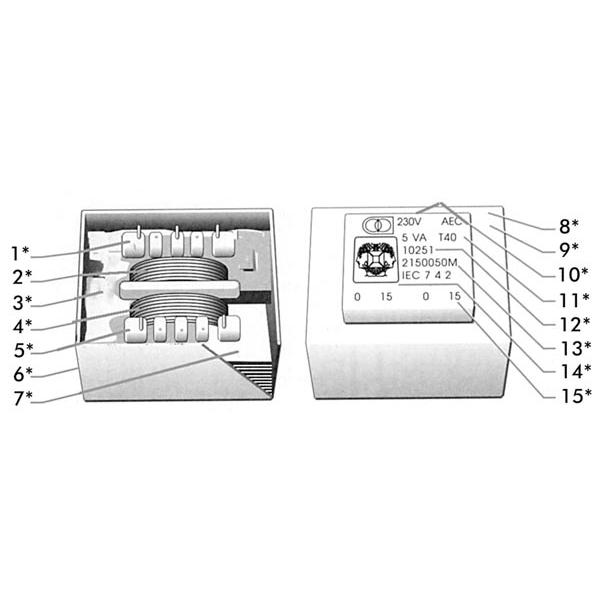

figur:
1*: spole med 2 kamre
2*: primær vikling
3*: indkapsling af epoxyharpiks
4*: sekundær vikling
5*: tilslutningsstifter
6*: hus af polyamid
7*: magnetisk kerne
8*: sikkerhedstransformator
9*: kortslutningssikker
10*: primær spænding
11*: nominel effekt / nominel temperatur
12*: producentens reference
13*: bestillingskode
14*: godkendelse :
15*: nominel sekundær spænding
