Seriel D-sub - skrueterminal

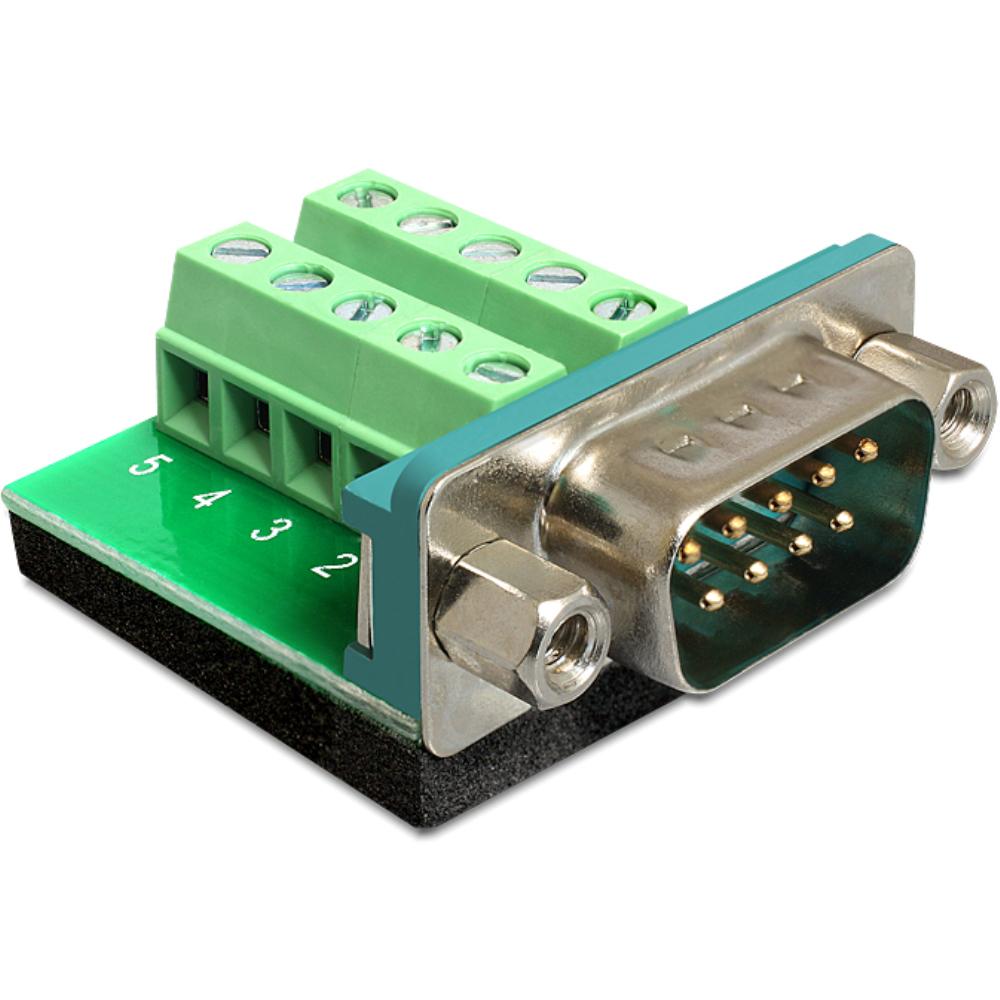

Seriel RS232 connector 9-pins SUB-D (m) - 10-pins Terminal Block / skruerBrug denne 9-polede RS-232 data connector til at forsyne en kabel eller enhed med en 9-pins SUB-D connector. Connectoren skal skrues fast på kablet.Terminal BlockEn Terminal Block connector er en ideel connector til hobby- eller testanvendelser. Connectoren kan bruges flere gange og er nem at fastgøre til en kabel.SUB-D connectorsSUB-D connectors, også kendt som D-Sub eller D-Subminiatur, er almindelige stikforbindelser, der især anvendes i computere. Navnet miniatyr var passende på det tidspunkt, hvor disse connectors var almindelige, men i dag er det en ret stor connector. SUB-D connectors har et eget nummereringssystem, der altid starter med 'D', efterfulgt af koden for stikket med det nøjagtige antal ben. SUB-D connectors fås med 9 ben (=E), 15 ben (=A), 25 ben (=B), 37 ben (=C) og 50 ben (=D). Derefter følger 'M' for Male (han) eller 'F' for Female (hun). DB25M er derfor en hanlig 25-bens SUB-D connector, mens en DA15M er en SUB-D 15-bens connector. USB til serieHvis dit system ikke har en seriell port, kan du konvertere en USB-port til en seriell port. Brug en USB til seriell konverter til dette. RS-232 pinout (bentilordning)Hvor RS-232-connectoren oprindeligt havde 25 ben for også at kunne transportere en sekundær RS-232-kommunikationskanal, finder du i dag i praksis næsten kun 9-bens RS-232-connectors.
