Terminalblok til DIN-skinne

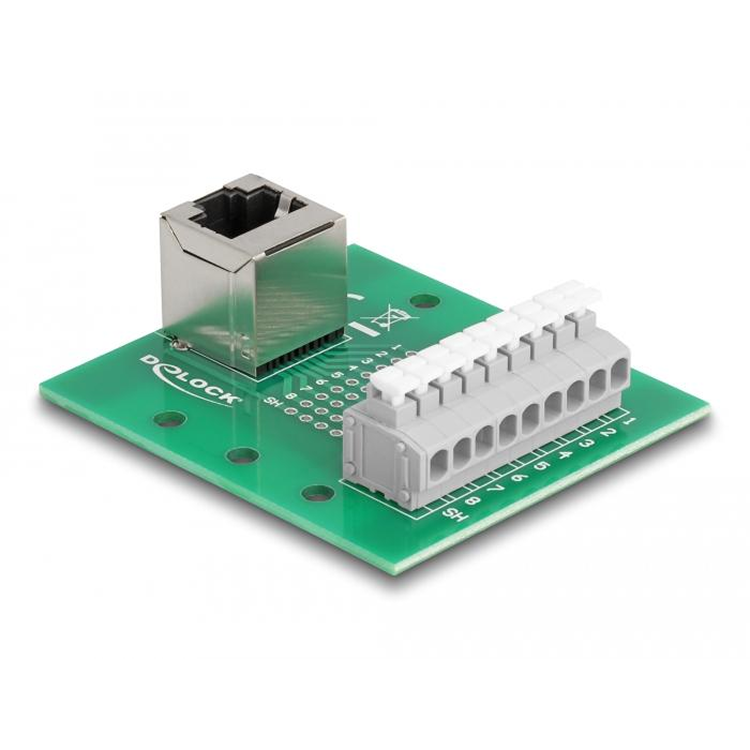

Denne RJ45 til terminal block adapter til DIN-skinne montering (vinklet udførelse) fra Delock bruges til at tilslutte netværkskabler via løse ledere til en klemrække. Dette muliggør effektiv integration af netværksforbindelser i industrielle installationer og koblingsskabe med optimeret kabelføring. Adapteren har en vinklet RJ45 hun-tilslutning og en 9-polet terminal block med en afstand på 3,81 millimeter. Tilslutningen er 1:1 forbundet, hvilket betyder, at alle netværksledere svarer direkte til RJ45 pinout. Tilslutning af ledere sker værktøjsfrit via trykknap-klemmer. Den vinklede RJ45-tilslutning gør det muligt at føre kabler parallelt med DIN-skinnen, hvilket sparer plads i kompakte installationer. Modulet er egnet til montering på DIN-skinner på 15 millimeter og 35 millimeter og understøtter kabeltykkelser fra 24 til 12 AWG. Adapteren er egnet til brug ved temperaturer fra -40 °C til +100 °C.

Specifikationer
Produkttype: RJ45 til terminal block adapter (vinklet)
Mærke: Delock
Tilslutning 1: RJ45 hun (vinklet)
Tilslutning 2: 9-polet terminal block
Pinout: 1:1
Afstand: 3,81 millimeter
Kabeltykkelse: 24–12 AWG
Montering: DIN-skinne 15 millimeter og 35 millimeter
Driftstemperatur: -40 °C til +100 °C
Dimensioner: 60 x 53 x 18 millimeter
Garanti: 5 år
Certificeringer: REACH, CE, RoHS, WEEE


Pakkens indhold
Adapter: 1 stk
DIN-skinne clips: 2 stk
Skruer: 5 stk


Anvendelser
Industrielle installationer: integration af netværksforbindelser i koblingsskabe.
Panelbygning: pladsbesparende kabelføring via vinklet tilslutning.
Testopsætninger: nem til- og frakobling af netværkssignaler.
Teknisk brug: konvertering af RJ45 til løs lederforbindelse.


Forklaring af tekniske termer
RJ45: standard netværkstilslutning til Ethernet.
Terminal block: klemrække til tilslutning af løse ledere.
DIN-skinne: metalmonteringsskinne til elektriske komponenter.
AWG: måling for tråddiameter, hvor et lavere tal betyder en tykkere tråd.
1:1 pinout: direkte forbindelse uden signalændring.


Forklaring af certificeringer og standarder
CE: opfylder europæiske retningslinjer for sikkerhed og brug.
RoHS: begrænsning af farlige stoffer i materialer.
REACH: regulering for sikker anvendelse af kemiske stoffer.
WEEE: direktiv for behandling og genbrug af elektroniske produkter.


Vigtige punkter
Installation: egnet til montering på standard DIN-skinner.
Brug: kun egnet til signaloverførsel, ikke til forsyningsspænding.
Kompatibilitet: egnet til standard RJ45 netværkskabler.
Fordel vinklet: bedre kabelføring i begrænset installationsplads.
