USB 2.0 til 5-pin mini-kamera SMT

Denne USB 2.0 kabel med 5-polet kameraforbindelse (1,5 meter) fra DELOCK bruges til tilslutning af kameramoduler med 5-polet stik til en USB-enhed som en bærbar computer, PC eller indlejret system. Dette skaber en direkte forbindelse til strømforsyning og dataoverførsel via USB.

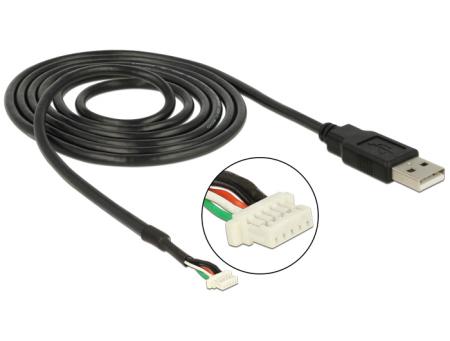

Kablet har et USB 2.0 Type-A male stik på den ene side og et 5-polet SMT kamerastik (1 millimeter pitch, ACES 87214-0500 kompatibelt) på den anden side. Denne konfiguration gør det muligt at tilslutte kameramoduler direkte til systemer som industrielle PC'er (IPC), tablets og bærbare computere. Kablet understøtter både strømforsyning (5 volt) og dataoverførsel via USB 2.0 med en maksimal hastighed på op til 480 Mbit/s. Takket være kablets tykkelse på 28 AWG sikres en stabil signaloverførsel.

Specifikationer
Produkttype: USB til kamera tilslutningskabel
Mærke: DELOCK
Forbindelser: 1 x USB 2.0 Type-A male, 1 x 5-polet SMT stik
Stiktype: 5-polet (1 millimeter pitch, ACES 87214-0500 kompatibelt)
Længde: 1,5 meter
Datahastighed: op til 480 Mbit/s
Strømforsyning: 5 volt via USB
Kabeltykkelse: 28 AWG
Farve: sort
Egenskaber: data og strøm via ét kabel
Garanti: 5 år
Certificeringer: CE, RoHS, REACH


Pinout (5-polet kameraforbindelse)
Pin 1: USB_D+ (data +)
Pin 2: USB_D- (data -)
Pin 3: +5V strømforsyning
Pin 4: GND (jord)
Pin 5: Shield (afskærmning)


Indhold af pakken
Kabel: USB 2.0 til 5-polet kamera kabel (1,5 meter)
Dokumentation: brugervejledning


Kompatibilitet
Kameramoduler: USB kameramoduler med 5-polet forbindelse (1 millimeter pitch)
Systemer: bærbare computere, PC'er, industrielle PC'er (IPC), indlejrede systemer og tablets med USB-A port
Interfaces: USB 2.0 (bagudkompatibel)


Anvendelser
Industri: tilslutning af kameramoduler i indlejrede systemer.
Machine vision: inspektions- og detekteringsapplikationer.
Udvikling: prototyping og testopsætninger.
Sikkerhed: integration af kameraer i systemer.


Forklaring af tekniske termer
USB 2.0: standard for dataoverførsel op til 480 Mbit/s.
SMT connector: kompakt printforbindelse til elektroniske moduler.
Pitch: afstand mellem kontaktpunkter (1 millimeter).
AWG: mål for kabeltykkelse og signalkvalitet.
Shield: afskærmning mod elektromagnetisk interferens.


Forklaring af certificeringer og standarder
CE: opfylder europæiske sikkerhedsstandarder.
RoHS: begrænsning af skadelige stoffer.
REACH: kontrol af kemiske stoffer.
USB: standard for data- og strømoverførsel.


Vigtige bemærkninger
Kompatibilitet: kun egnet til 5-polet kameramoduler (1 millimeter pitch).
Pinout: kontroller forbindelse og pin-konfiguration før brug.
Brug: til data og strøm via USB.
Installation: korrekt orientering af stik påkrævet.
