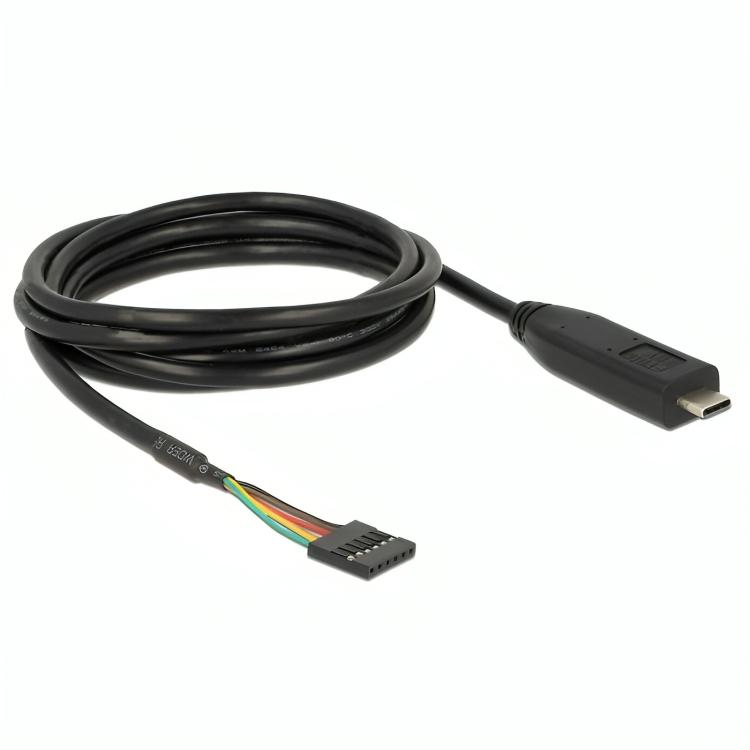

USB C til TTL 5V 6-kabel

Denne USB til UART-konverter fra Delock bruges til at konvertere USB-signaler til seriel TTL (5 V) kommunikation. Kablet gør det muligt at tilslutte enheder med en UART-interface direkte til en computer til programmering, debugging og datakommunikation. Konverteren er udstyret med en USB Type-C-tilslutning og en 6-pin TTL pin header med en pitch på 2,54 mm. Takket være den integrerede FTDI FT232RL chipset garanteres stabil og pålidelig kommunikation med datahastigheder på op til 3 Mbps. Kablet understøtter forskellige serielle konfigurationer og er velegnet til applikationer med 5 V logik.

Specifikationer
Produkttype: USB til UART (TTL) konverterkabel
Mærke: Delock
Tilslutning 1: USB Type-C 2.0 male
Tilslutning 2: TTL 5 V 6-pin pin header female (2.54 mm)
Chipset: FTDI FT232RL
USB-version: USB 2.0
Datahastighed: op til 3 Mbps
Datam bits: 7 eller 8
Stop bits: 1 eller 2
Paritet: none, even, odd, mark, space
Flow control: none, RTS/CTS, XON/XOFF
Signaler: RXD, TXD, CTS, RTS, GND, VCC
Udgangsspænding: 5 V
FIFO buffer: 128 byte (RX), 256 byte (TX)
Kabeltype: UL AWM 2464 VW-1
Ledere: 26 AWG
Kabellængde: 2.0 meter
Driftstemperatur: -20 °C til 80 °C
Montering: plug & play (driver påkrævet)
Antal: pr. styk
Garanti: 5 år
Godkendelser: REACH, CE, RoHS, WEEE

Anvendelser
Programmering: konfiguration af mikrocontrollere og indlejrede systemer.
Debugging: aflæsning af serielle data til diagnose og udvikling.
Kommunikation: tilslutning af enheder med UART-interface til en PC.
Elektronik: kan bruges til GPIO, FPGA og MCU-applikationer.

Forklaring af tekniske termer
UART: seriel kommunikationsinterface, hvor data sendes bit for bit uden et clocksignal.
TTL (5 V): logiske spændingsniveauer, hvor 0 V og 5 V repræsenterer digitale signaler.
RXD / TXD: modtage- og sendelinjer til dataoverførsel mellem enheder.
CTS / RTS: hardware flow control signaler til styring af datastrømmen.
XON / XOFF: software flow control via kontroltegn.
Datam bits: antal bits, som en datapakke består af (normalt 7 eller 8).
Stop bits: bits, der markerer slutningen af en datapakke.
Paritet: fejlregistreringsmekanisme for datatransmission.
FIFO: buffer (First In, First Out) til midlertidig lagring af indgående og udgående data.
FTDI chipset: controller, der konverterer USB til seriel kommunikation med høj pålidelighed.
AWG: angivelse af tråddiameter, lavere tal betyder tykkere leder.

Forklaring af godkendelser og standarder
CE: opfylder europæiske sikkerhedsdirektiver.
RoHS: begrænsning af farlige stoffer.
REACH: regulering for kemiske stoffer.
WEEE: direktiv for genbrug af elektronisk udstyr.

Vigtige bemærkninger
Spænding: kontroller kompatibiliteten med 5 V TTL-logik.
Drivere: installation af FTDI-drivere kan være påkrævet.
Tilslutning: kontroller korrekt pinout og signalrækkefølge.
Brug: velegnet til tekniske og udviklingsmæssige applikationer.
