BNC-kabel

Hvad er et kabel med BNC-stik?

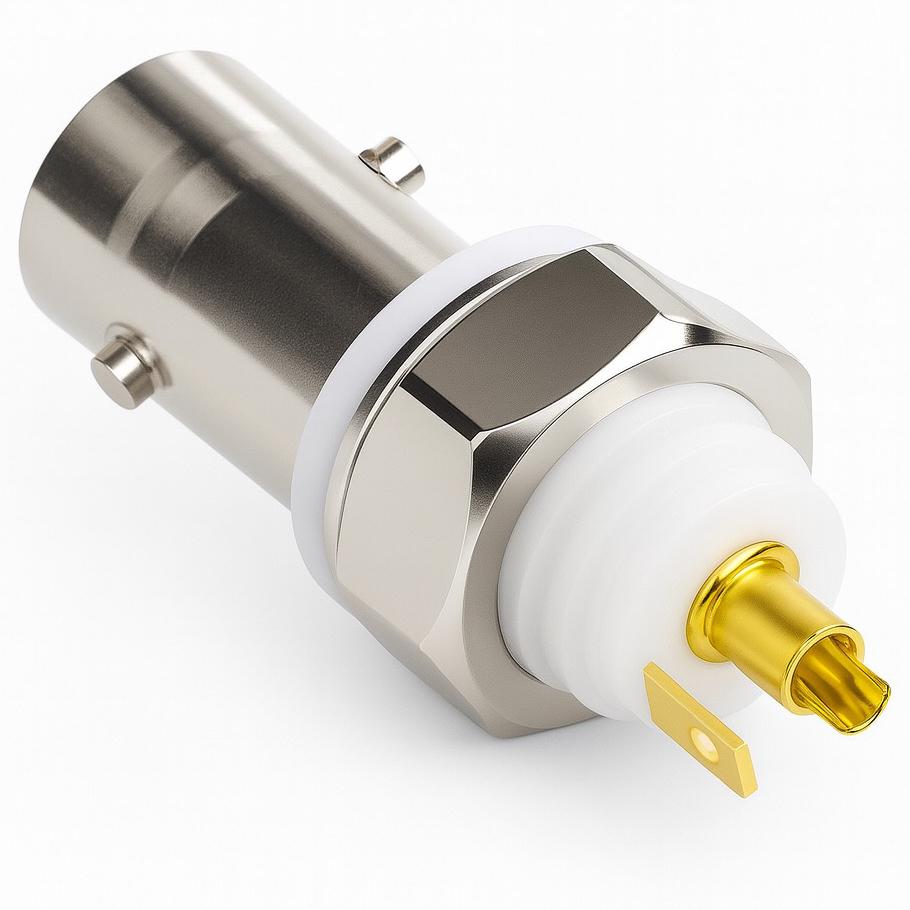

Dette stik blev udviklet af Paul Neill, der arbejdede på de amerikanske Bell-laboratorier, og Carl Concelman, der arbejdede hos den amerikanske stikproducent Amphenol. Begge havde allerede stor erfaring med at udvikle stik. Neil udviklede N-stikket og Carl C-stikket. BNC er en forkortelse af Bayonet Neil Concelman. Stikket er et højfrekvent koaksialstik, hvor signalet er fanget mellem centerlederen og kappen på koaksialforbindelsen. Stikets gennemtænkte konstruktion gør det nemt at tilslutte til en chassisdåse. Stikket sættes på soklen, hvor den elektriske kontakt til yderkappen skabes af fjederbelastede blade i stikket. Midterstiften klemmes fast i en fjederbelastet bøsning i BNC-chassisbøsningen. To korte stifter på ydersiden af chassisbøsningen går i indgreb i fordybningerne i stikkets drejebøsning. Dette kan nemt låses mekanisk ved at dreje stikkets bøsning en kvart omgang, hvorefter det går i indgreb. Dette stik er egnet til brug med højfrekvente signaler op til ca. 4 gigahertz (GHz) ved en maksimal spænding på 500 volt effektiv.

BNC-kablet

BNC stikket er et populært højfrekvensstik (HF) og bruges mange forskellige steder. Det omfatter måleudstyr som f.eks. et oscilloskop, professionelt audiovisuelt udstyr og antenneforbindelser på sende- og modtageudstyr. Dette er et koaksialstik, der monteres på et koaksialkabel. Fordi monteringen er et præcisionsarbejde, der tager tid, vælger mange at købe et kabel med formonterede BNC-stik. Hvis du vil lave dine egne kabler, fordi du skal lægge dem gennem vægge eller i kabelkanaler, kan du bestille løse BNC-stik og løse koaksialkabler hos os. Du kan bestille dem pr. meter eller pr. rulle. Når du bestiller, skal du være opmærksom på den korrekte karakteristiske impedans for et BNC-kabel. Den karakteristiske impedans er forholdet mellem spændingen mellem lederne og strømmen gennem lederne i et BNC-kabel, når der transporteres et HF-signal. Den karakteristiske impedans bestemmes af induktansen i og kapacitansen mellem lederne, som igen bestemmes af konstruktionen af koaksialkablet og stikkene.

Karakteristisk impedans

En af de første vigtige egenskaber ved et BNC-kabel er dets karakteristiske impedans. I praksis er 50 ohm den mest anvendte værdi. Denne værdi bruges hovedsageligt i måleudstyr, sende- og modtageudstyr, overvågningskameraer og mange andre anvendelser. En velkendt 50 ohm-version er det udbredte RG58U-kabel. Hvis du vil have kabler af højere kvalitet med lavere signaltab, kan du vælge en anden type koaksialkabel. Specielt til udstyr, der bruger 75 ohm ind- og udgange, fås et BNC-kabel med en karakteristisk impedans på 75 ohm. Her har både koaksialkablet og BNC-stikket en karakteristisk impedans på 75 ohm. Et eksempel er RG59U-kablet. Især ved tilslutning af videoudstyr skal man være opmærksom på den karakteristiske impedans og bruge kabler med den impedans, der er angivet på udstyret. Hvis du bruger et kabel med en anden impedans, kan det resultere i signaltab på grund af dårligt stående bølgeforhold og spøgelsesbilleder i billedet. Disse effekter vil især være mærkbare, når man bruger længere kabler.

Andre egenskaber

Alle kabler lider af signaltab på grund af deres ohmske modstand. Af det signal, der kommer ind i et kabel i den ene ende, er det kun en del, der når frem i den anden ende. Denne effekt kaldes kabeldæmpning og er især mærkbar med længere kabler. Kabeldæmpning angives i dB pr. 100 meter kabel. DB står for "deci Bell" og er en logaritmisk skala, hvor hver 3 dB betyder en halvering af signaldæmpningen. Ved 6 dB dæmpning er der kun en fjerdedel af signalet tilbage. Fordelen ved at bruge dB er, at dæmpningsværdierne for kabler, der ligger i serie, nemt kan lægges sammen. Da der i de senere år er kommet flere og flere kilder til interferens som f.eks. smartphones og Wi-Fi-adgangspunkter, opstår problemet med interferens oftere og oftere i praksis. Ved interferens påvirkes et signal i et koaksialkabel udefra negativt af et HF-signal udefra. Et berygtet eksempel er interferens mellem kabel-tv-signaler og 4G-telefonsignaler. For at modvirke denne interferens er det vigtigt at bruge et BNC-kabel med god afskærmning, f.eks. tredobbelt folieafskærmning.
