Jack-kabel

Hvad er et jack-kabel?

Denne type kabel er et almindeligt anvendt kabel til overførsel af et lydsignal, som findes i mange varianter. Næsten alle kender kablet med 3,5 mm-stik som det stik, der sidder på ørepropper til en smartphone. Hvis du spiller elektrisk guitar, kender du 6,3 mm jack-kablet fra et guitarkabel, som du sætter i din guitar og forstærker. Nogle enheder, f.eks. billigere lydudstyr eller trådløse telefoner, har desuden et endnu mindre 2,5 mm jackstik. Normalt skal man så bruge et adapterstik fra 2,5 til 3,5 mm for stadig at kunne bruge f.eks. almindelige hovedtelefoner. Fordelene er det pladsbesparende design og den enkle tilslutning; dette kabel er meget nemt at bruge. Da stikket er rundt, er det ligegyldigt, hvordan du sætter det i. Du skal bare skubbe stikket ind i stikket, indtil det ikke kan komme længere, og mærke et klik, der bekræfter, at stikket er sat korrekt i. Det er logisk nok lige så nemt at fjerne denne type kabel: Tag fat i stikket, og træk det ud. Med tilstrækkelig kraft vil stikket automatisk klikke af. Ulempen er manglen på en mekanisk låsemekanisme og derfor en lille risiko for kortslutning eller anden skade i tilfælde af ekstremt klodset brug. Bemærk: Træk aldrig i ledningen, men tag altid fat i stikhuset. Hvis du fjerner et stik ved at trække i ledningen, kan det beskadige lederne i ledningen. Dette vil medføre en dårlig, ofte knitrende forbindelse.

Typer af stik: mono og stereo

I lydverdenen bruges forskellige varianter af disse stik. Det velkendte 3,5 mm jackstik har tre forskellige grundversioner. Du kan genkende disse versioner på antallet af isoleringsringe for enden af stikket. Disse ringe opdeler stikket i forskellige elektriske forbindelser. Et stik med kun én isoleringsring er et monostik. Disse er mindre almindelige i praksis. En velkendt anvendelse var i fly, hvor to monostik, som mekanisk dannede ét stik, blev brugt til det stereoheadset, som man kan lytte til musik eller se en film med i et fly. En anden anvendelse er instrumentkabler, for så vidt som instrumentet er mono. Tænk f.eks. på en (bas)guitar. Et stik med to isoleringsringe er et stereostik. Det har tre elektriske forbindelser. Spidsen til den venstre kanal, den ledende ring til den højre kanal og resten af det såkaldte skaft (også kaldet sleeve) til den fælles jordforbindelse. Dette stik findes på ethvert headset eller sæt ørepropper uden mikrofon, hvilket gør det til en af de mest udbredte varianter.

Typer af stik: trepolet og firepolet

Jackstikket med tre isoleringsringe blev introduceret til brug for et headset med indbygget mikrofon. Den ekstra kontakt bruges til mikrofonsignalet. Nogle (ældre) lydkort bruger dog det trepolede jackstik til at føre tre lydkanaler igennem. Det er i forbindelse med 6.1 og 7.1 surround sound. De tre kontaktpunkter kaldes tip, ring og sleeve, og derfor kaldes et trepolet jackstik også for TRS-stik. Ud over trepolede findes der også firepolede jackstik, hvor der er 2 ringe (TRRS), og der findes endda fempolede jackstik med 3 ringe (TRRRS). Vær meget opmærksom, når du bestiller et firepolet jackstik, da der er flere måder at tilslutte det på. OMTP og CTIA er de mest anvendte. I begge tilfælde er spidsen (the tip) forbindelsen til den venstre lydkanal, og den første ring er forbindelsen til den højre lydkanal. Med CTIA-standarden er mikrofonen forbundet til bøsningen, og den anden ring bruges til jord. Med OMTP er det præcis omvendt. Desuden sender et headset ofte styresignaler, hvor forbindelserne kan være forskellige fra operativsystem til operativsystem eller fra producent til producent.

Særligt jack-kabel

Der findes mange forskellige typer af denne ledning til særlige formål. OMTP- eller CTIA-konverterkablet har et firepolet 3,5 mm jackstik i den ene ende. I den anden ende er der et rødt og grønt 3,5 parringsstik. Med dette adapterkabel kan du tilslutte et traditionelt headset med to 3,5 mm-stik til en smartphone. Som nævnt ovenfor er der to standarder, som begge har et forskelligt tilslutningsskema. Til Apple-enheder skal du bruge et adapterkabel i henhold til CTIA-standarden. Andre smartphones bruger ofte OMTP-standarden. Når du bestiller, skal du sørge for at bestille en ledning i henhold til den korrekte standard. Jack-kablet med volumenkontrol har en indbygget volumenkontrol. Denne version kan bruges til at forlænge et headset med manuel volumenkontrol. Det er nyttigt, hvis du f.eks. foretager mange telefonopkald via dit headset. Et professionelt jack-kabel har guldbelagte kontakter. Det betyder, at kontakterne er slidstærke og ikke oxiderer, så de holder længe og altid har god kontakt. Med et jack-til-tulipan-kabel kan du nemt tilslutte din smartphone direkte til en forstærkerindgang med tulipanforbindelser. På den måde behøver du ikke et ekstra adapterstik.

Slankt jack-kabel

Når du vælger det rigtige kabel, er det nyttigt ikke kun at overveje længden, men også tykkelsen og formen på kabler og stik. Tænk f.eks. på en smartphone. Et tykt stik passer ikke ind der, i hvert fald ikke uden at tage dækslet af. Et andet eksempel er udstyr, der er placeret op ad en væg. Så er det praktisk, hvis et kabel er så fladt som muligt og om nødvendigt udstyret med et vinklet stik. Du finder alle disse muligheder i vores såkaldte slim-produkter. Slim står her for lille og flad.

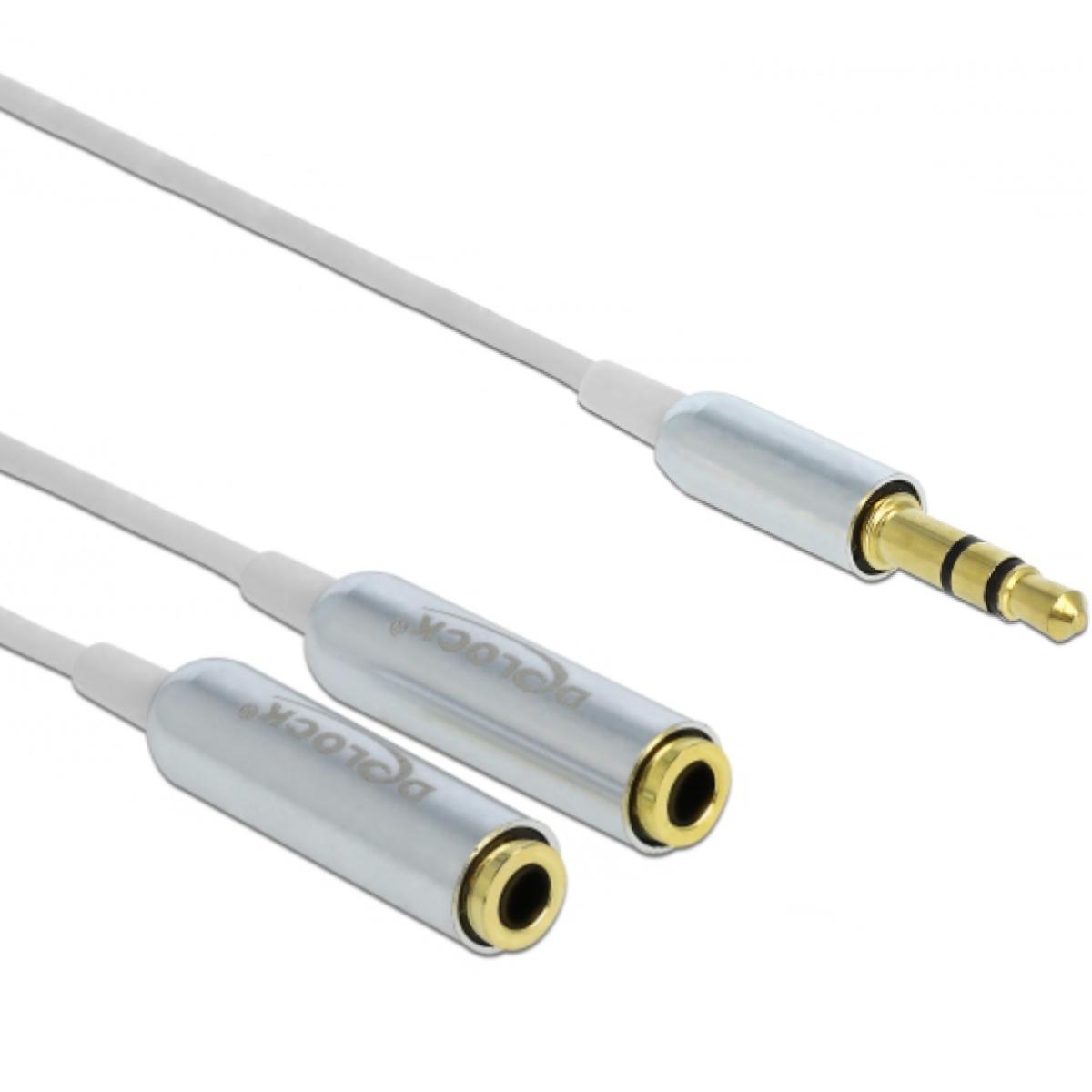

Audio-splitter

Med en lydsplitter kan du f.eks. tilslutte to headsets til én lydudgang på din smartphone. På den måde kan I nyde den samme musik sammen. Vi leverer denne jack-kabel-lydsplitter i forskellige versioner. Der er en version med separate parringsstik. Der er også en version, hvor begge stik sidder i en blok, og stikket sidder på et kabel. Der er også en version, hvor både stikket og parringsstikkene er i en blok. Bemærk, at hvis du bruger en stereolydsplitter, kan du ikke bruge headsettets mikrofon til f.eks. at foretage et telefonopkald. Hvis du stadig vil kunne bruge mikrofonen, skal du ikke bestille en stereo-, men en firepolet audio-splitter. Det sikrer, at mikrofonsignalet fra begge headsets sendes videre til din smartphone. Når du bruger en firepolet splitter, er det vigtigt at bruge to headsets, som begge er udstyret med en mikrofon. Hvis et af de to ikke er udstyret med en mikrofon, vil mikrofonsignalet fra headsettet med mikrofon blive dårligt eller ikke blive overført, når headsettet uden mikrofon tilsluttes.
