SC fiberoptisk kabel

Hvad er et SC-fiberoptisk kabel?

Hvis man ønsker at transportere data med høj hastighed over afstande på mere end 100 meter, er det ikke umiddelbart muligt med et almindeligt kobbernetværkskabel. Derfor bruger man normalt et fiberoptisk kabel i disse situationer. Det består af en gennemsigtig kerne af trukket glas omgivet af en kappe, der beskytter den tynde kerne. Glastypen er valgt, så en lysstråle, der skinner ind i fiberen i hovedenden, altid reflekteres af fiberens vægge undervejs. Det betyder, at der næsten ikke går noget lys tabt undervejs. Denne egenskab gør en glasfiber ideel til at transportere digitale signaler. De elektriske digitale signaler omsættes i den ene ende af fiberen til lysimpulser. Det sker med en særlig LED- eller laserdiode. På den anden side af fiberen konverteres de elektriske impulser tilbage til elektriske signaler. Det sker med en lysfølsom halvleder. En netværksforbindelse kræver, at data kan sendes begge veje. I praksis bruges et sådant kabel til at sende data i én retning. En duplex kræver således altid to kopier.

Hvad er et SC-fiberoptisk kabel?

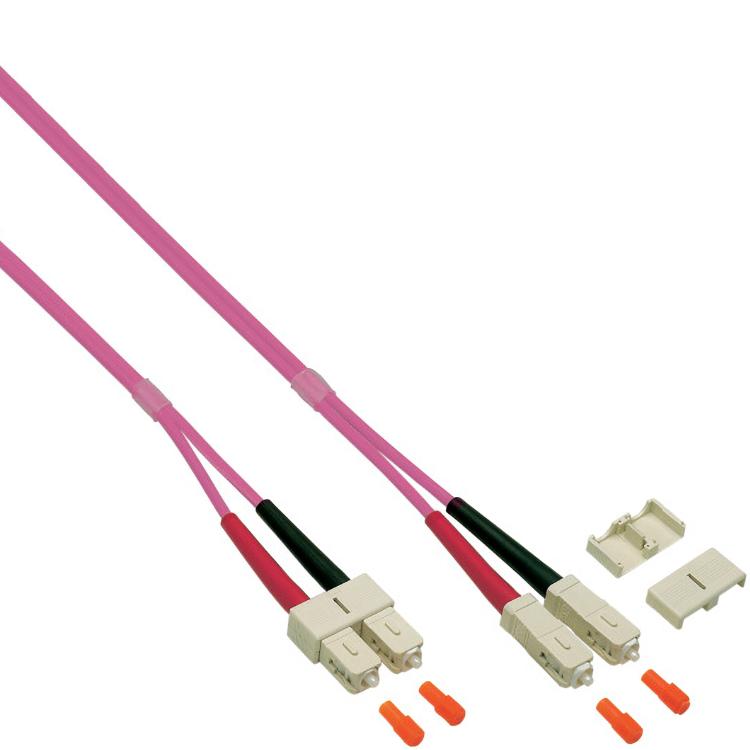

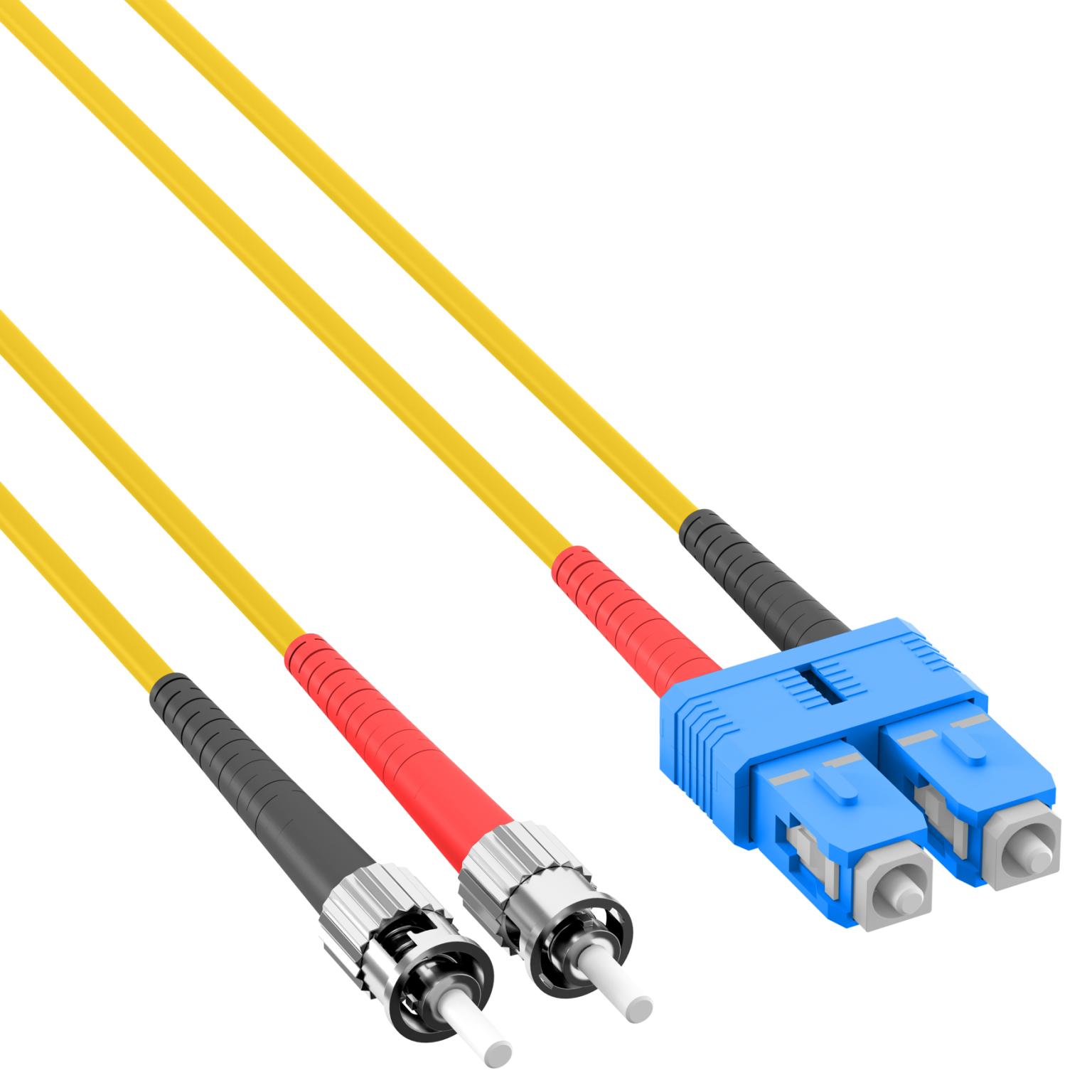

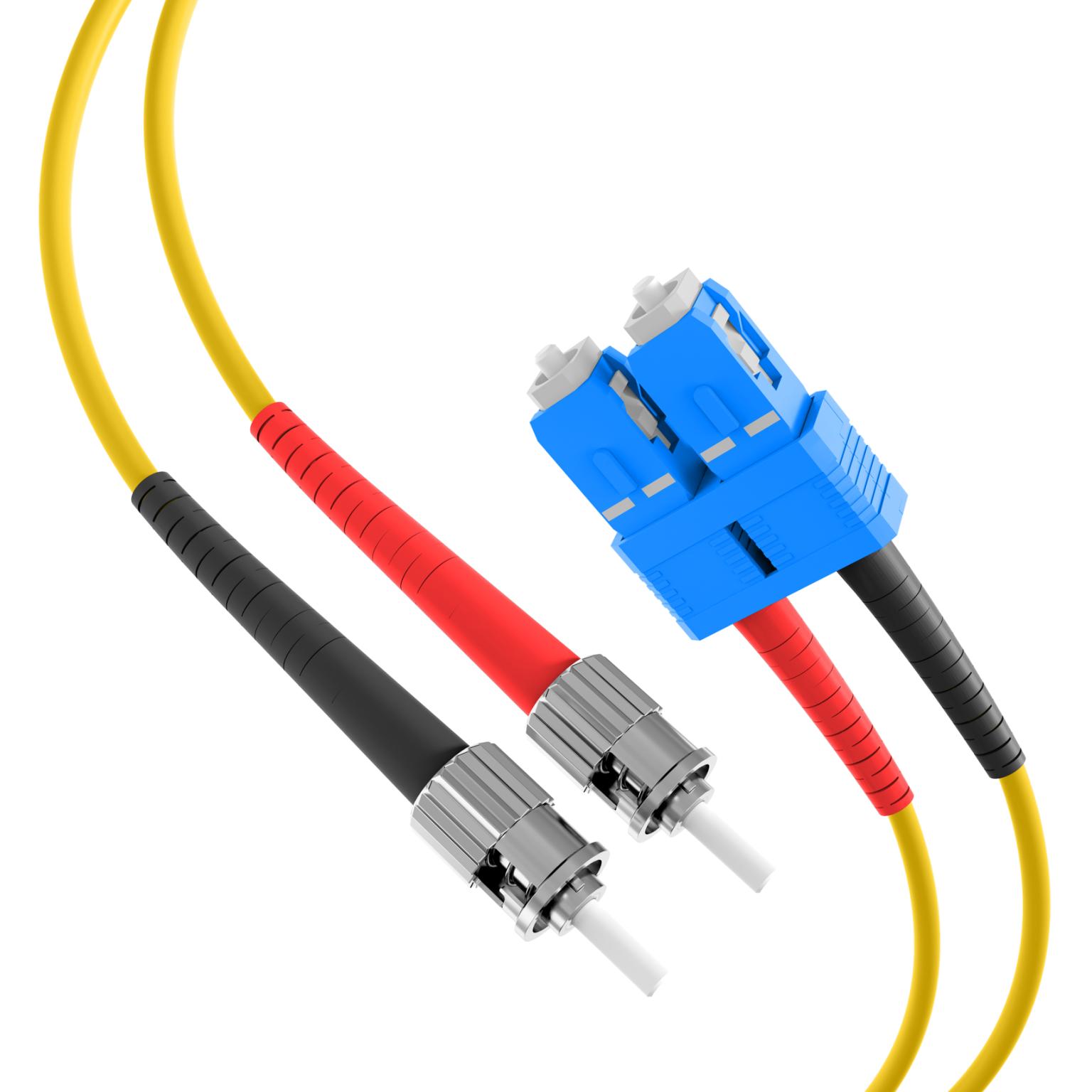

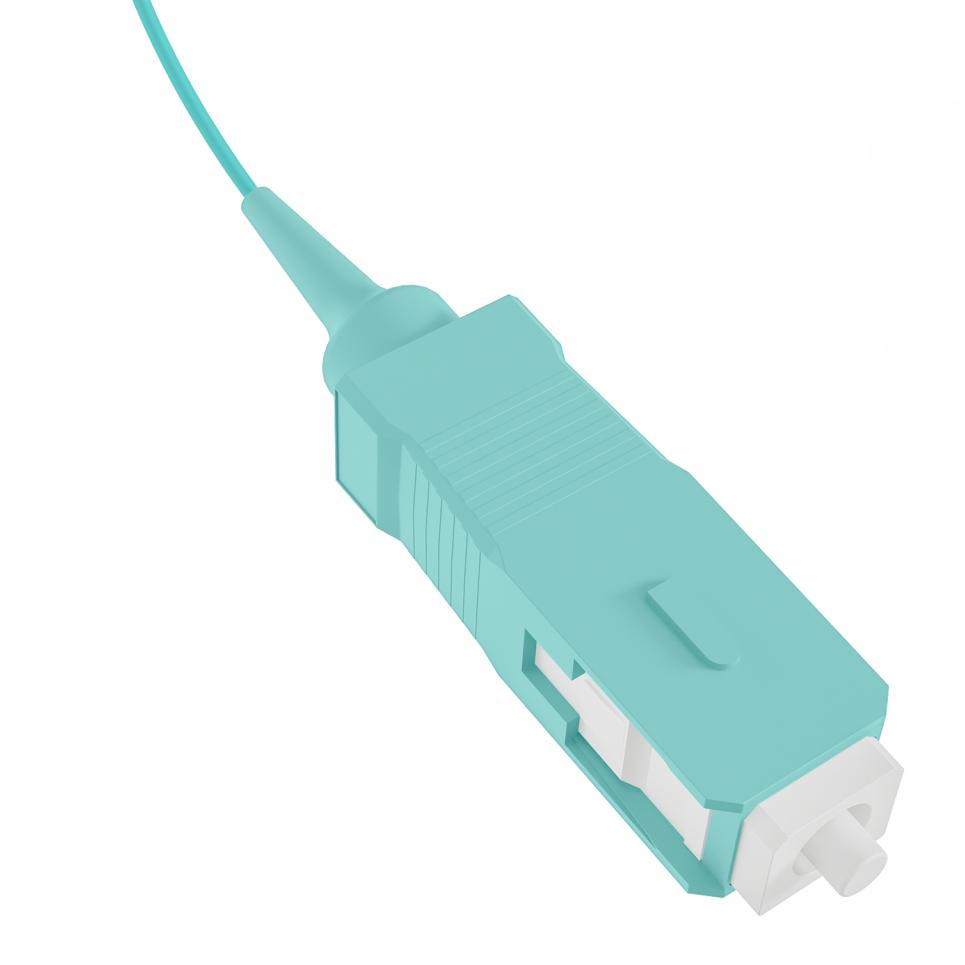

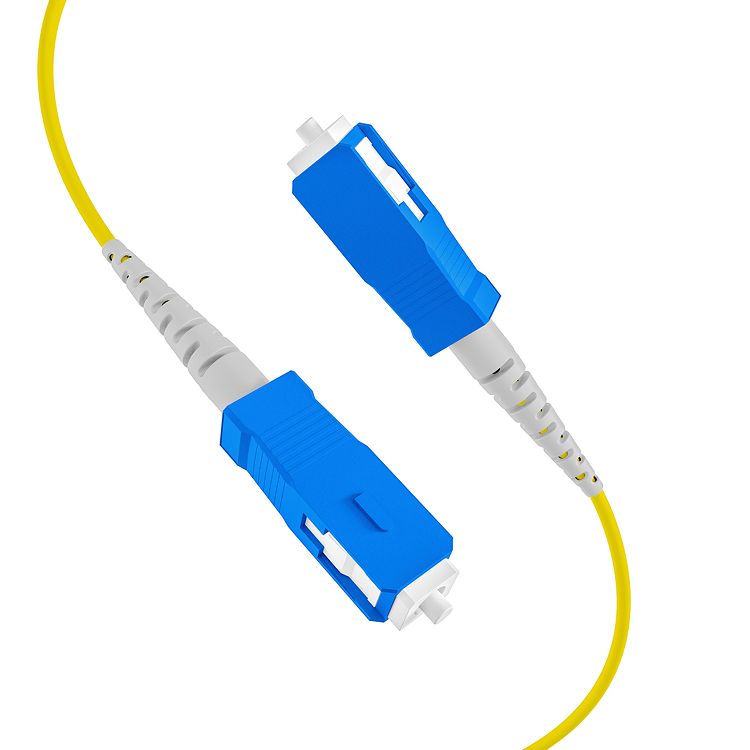

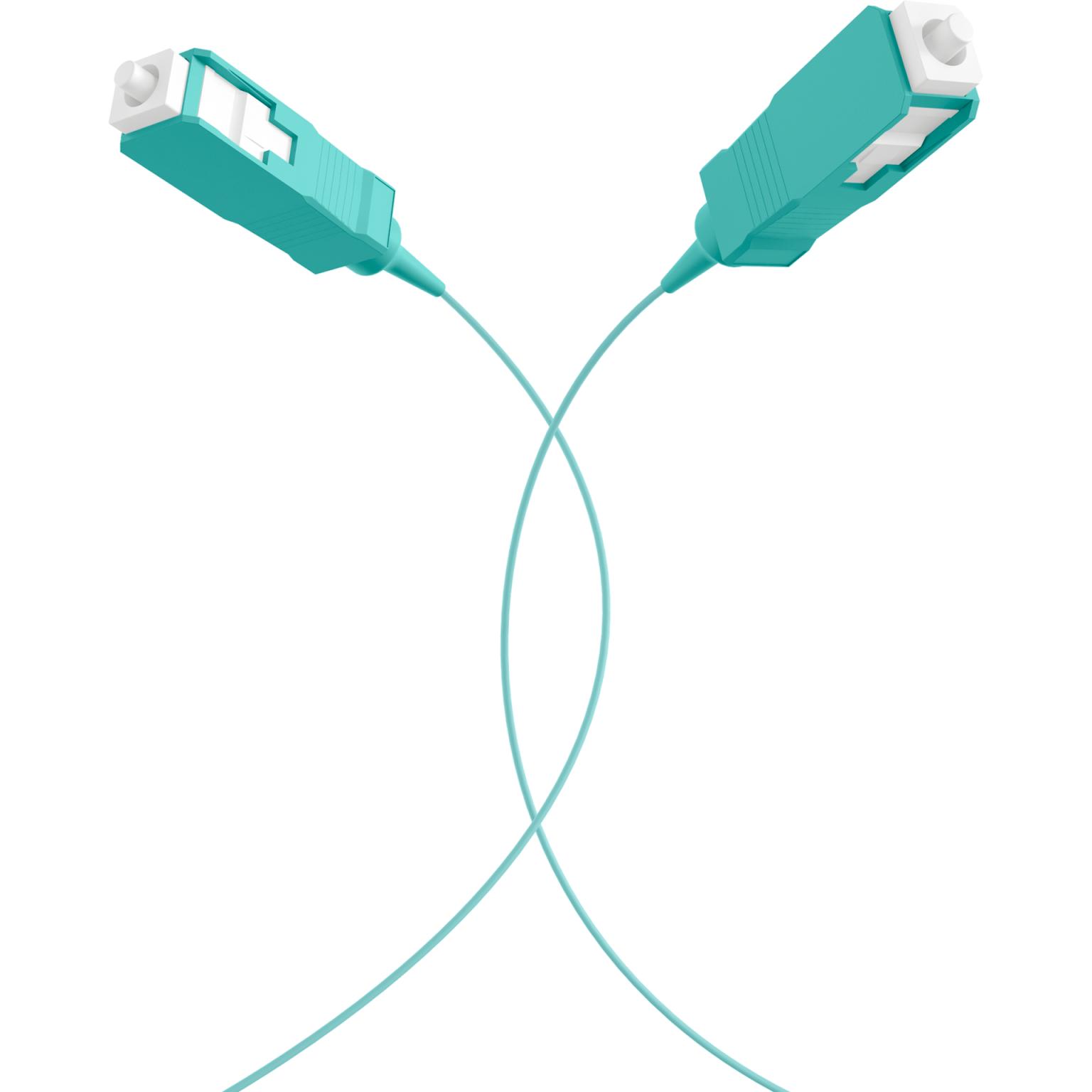

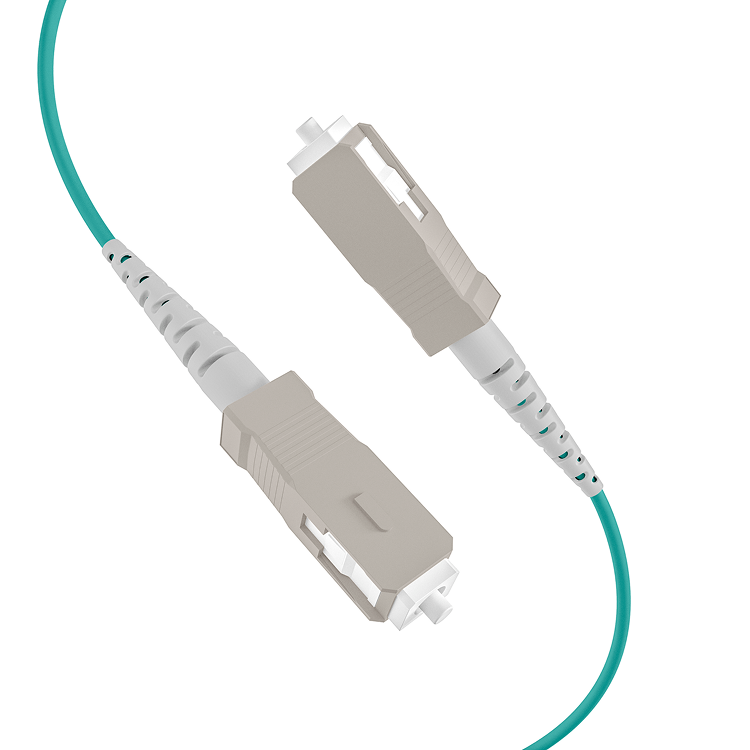

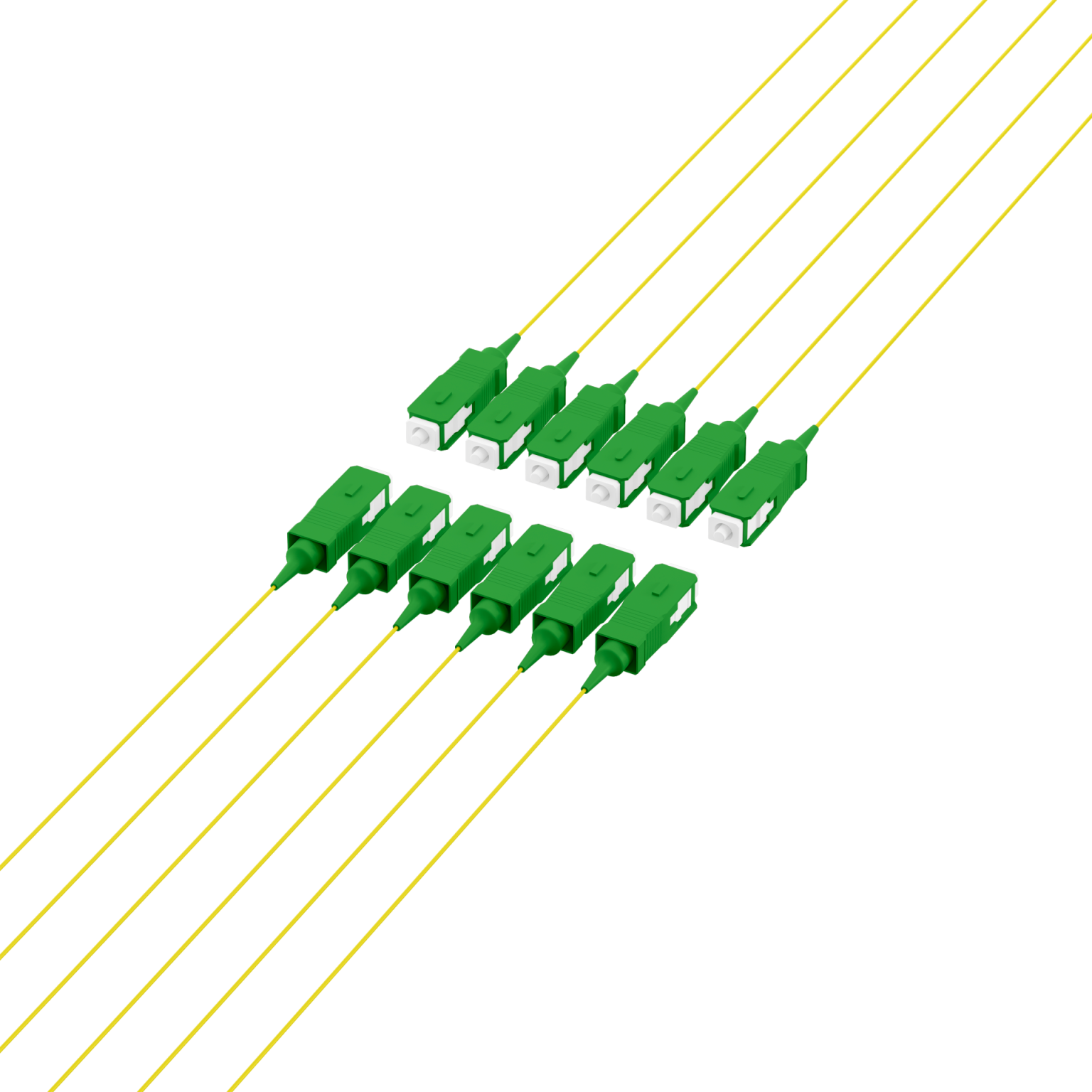

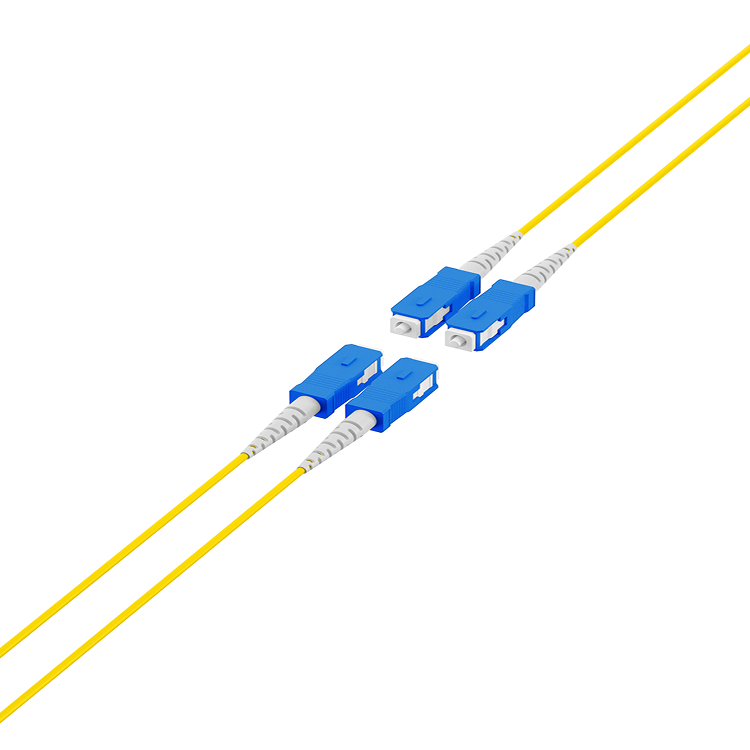

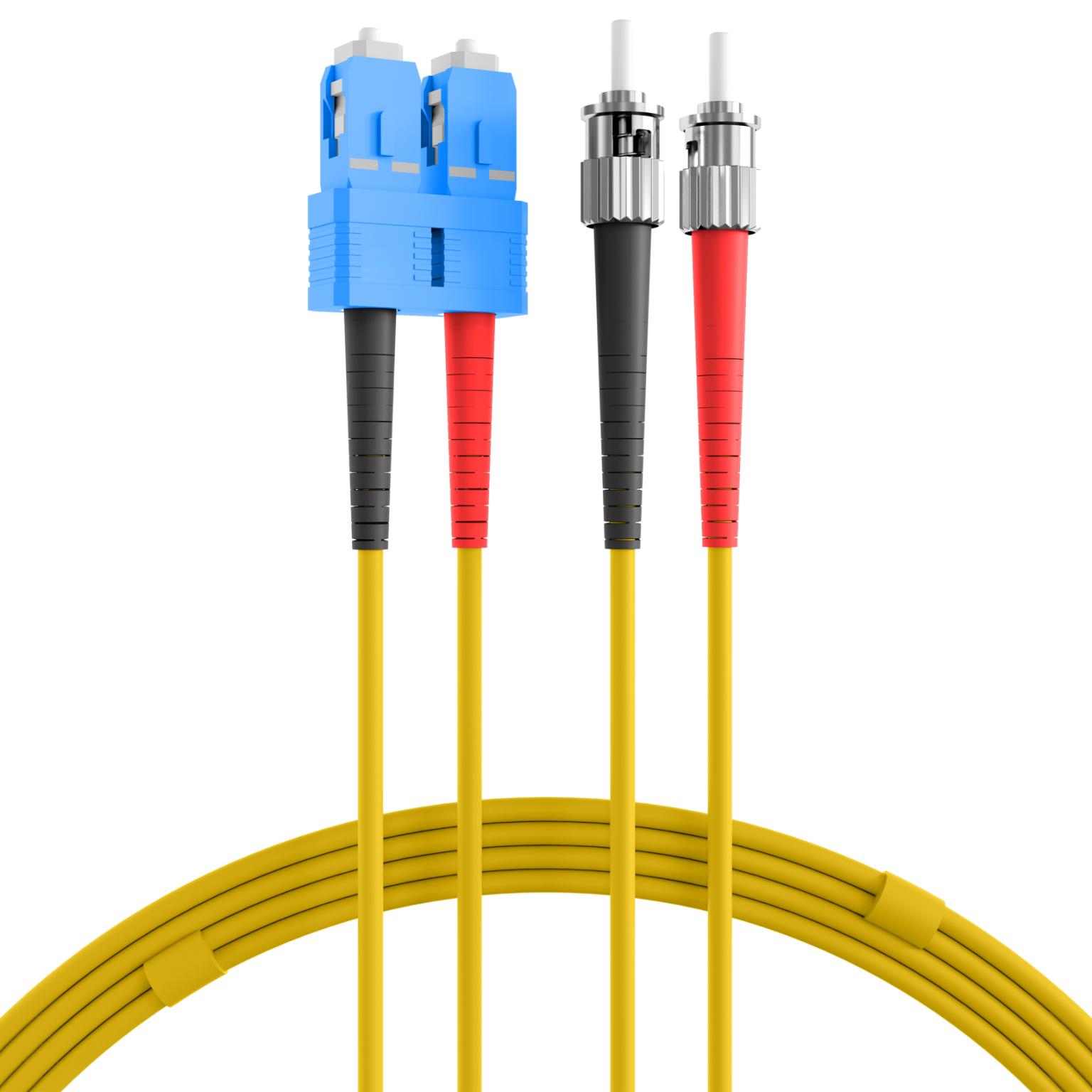

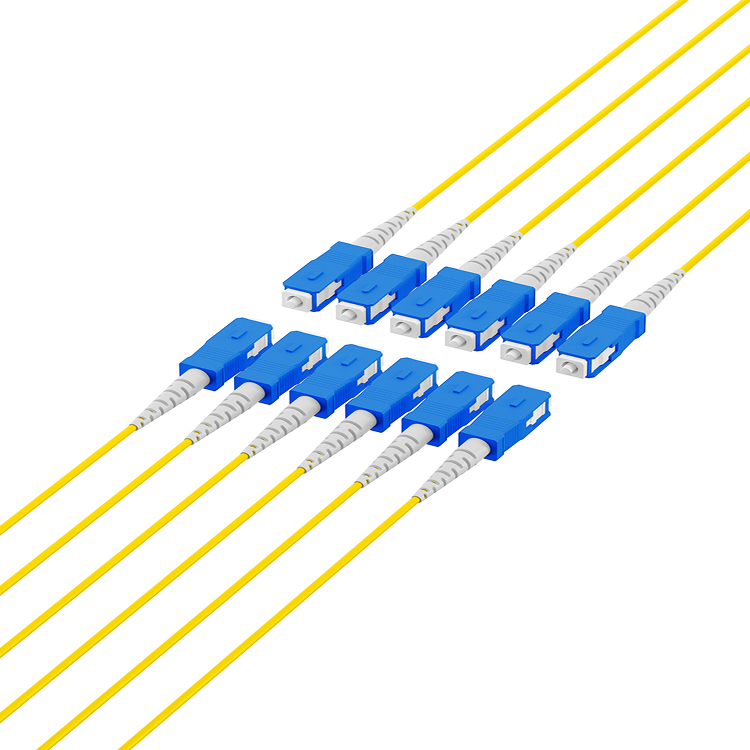

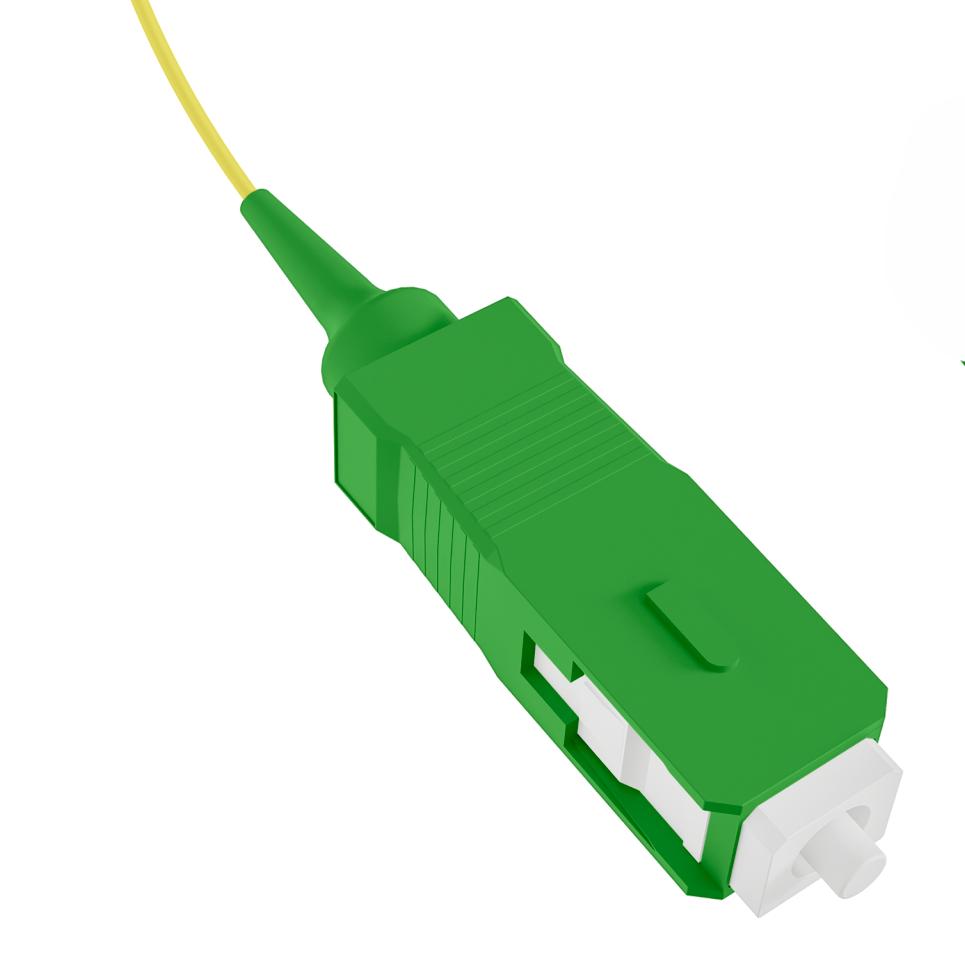

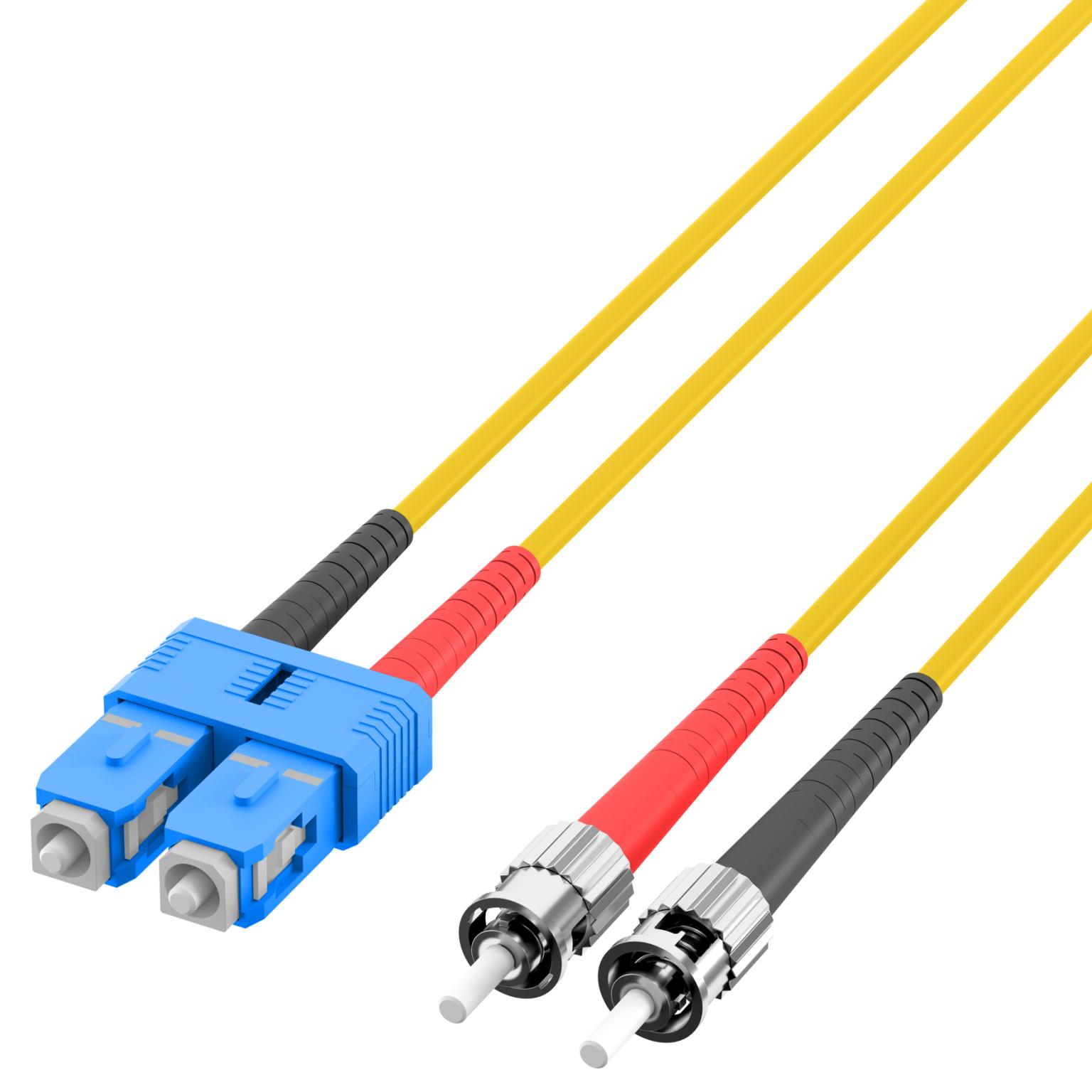

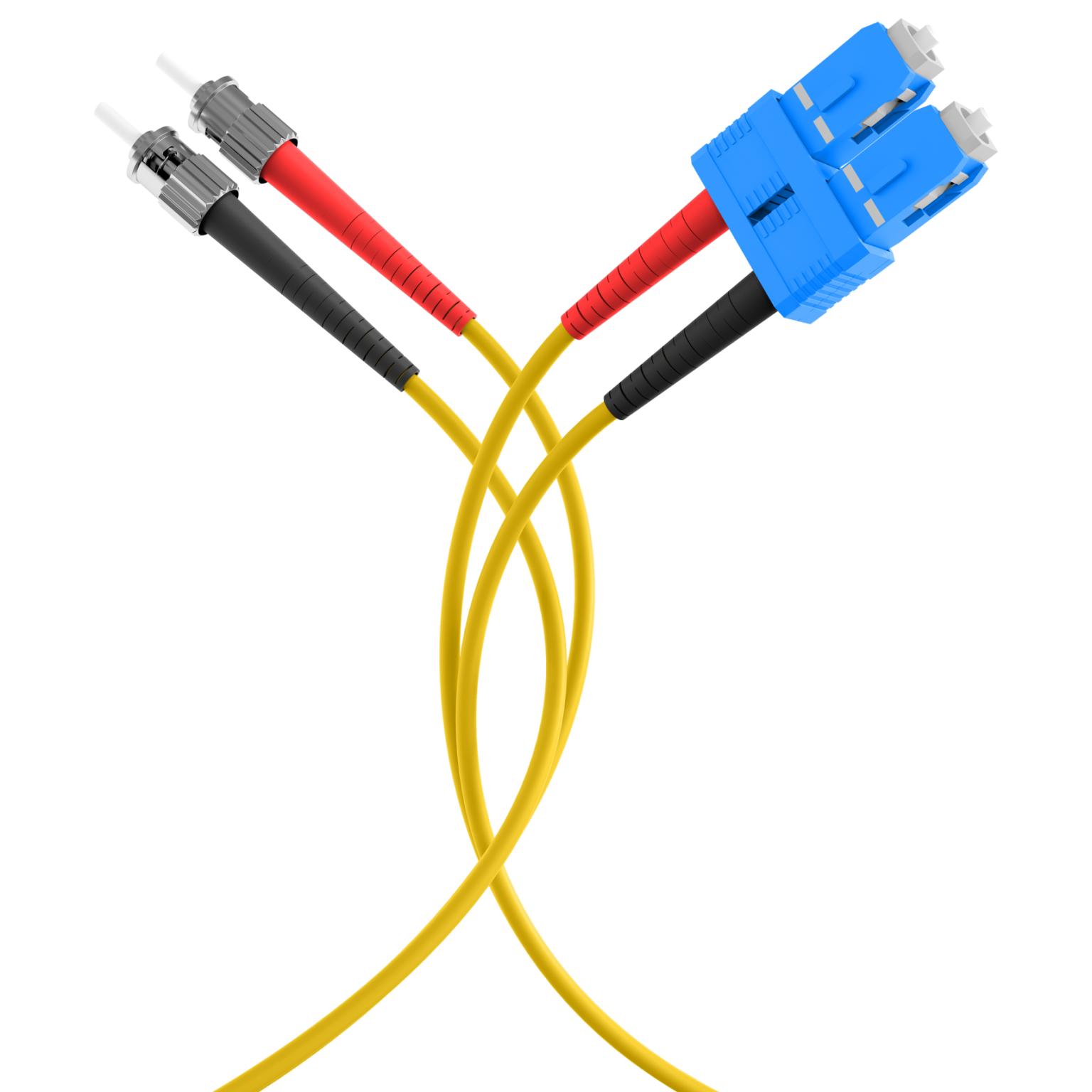

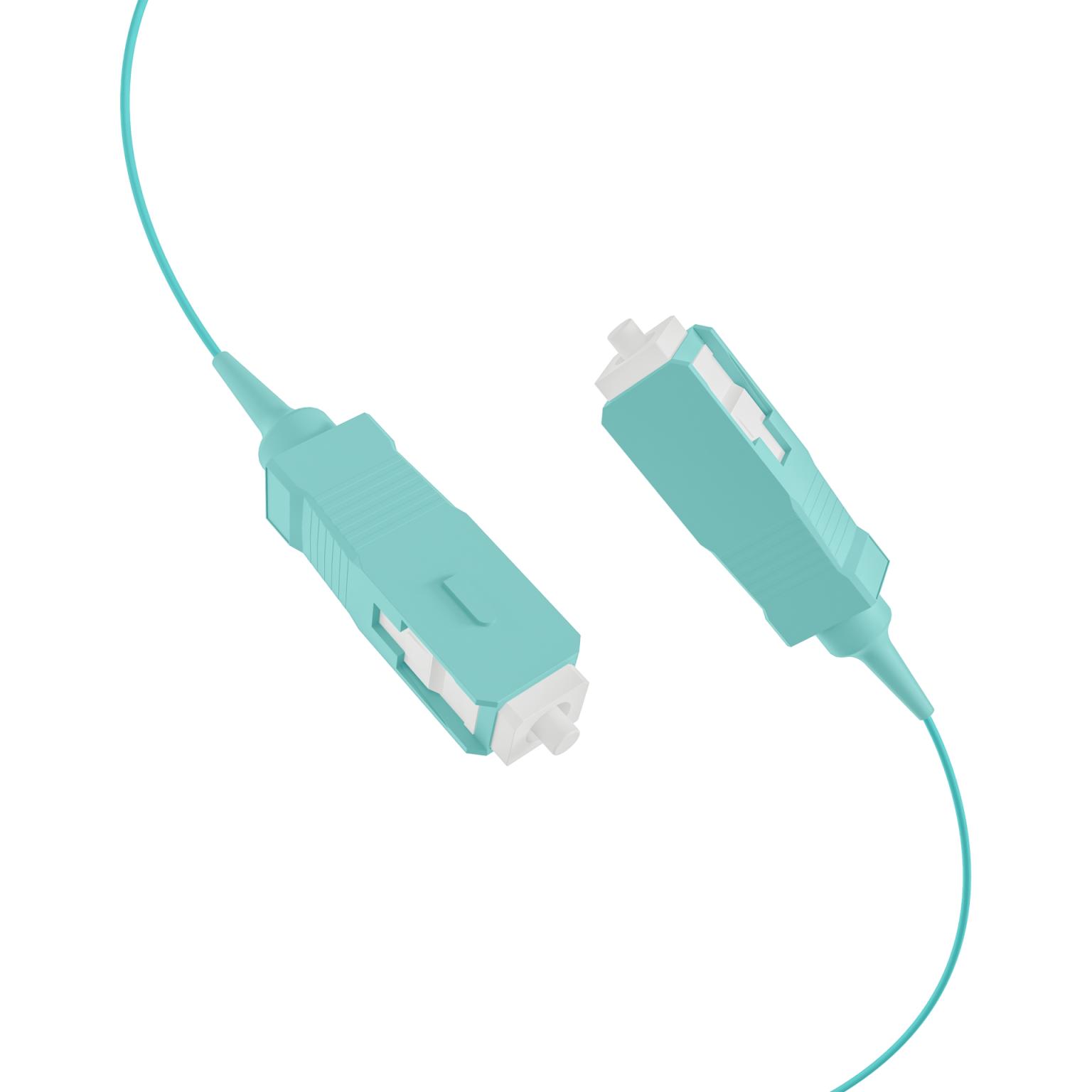

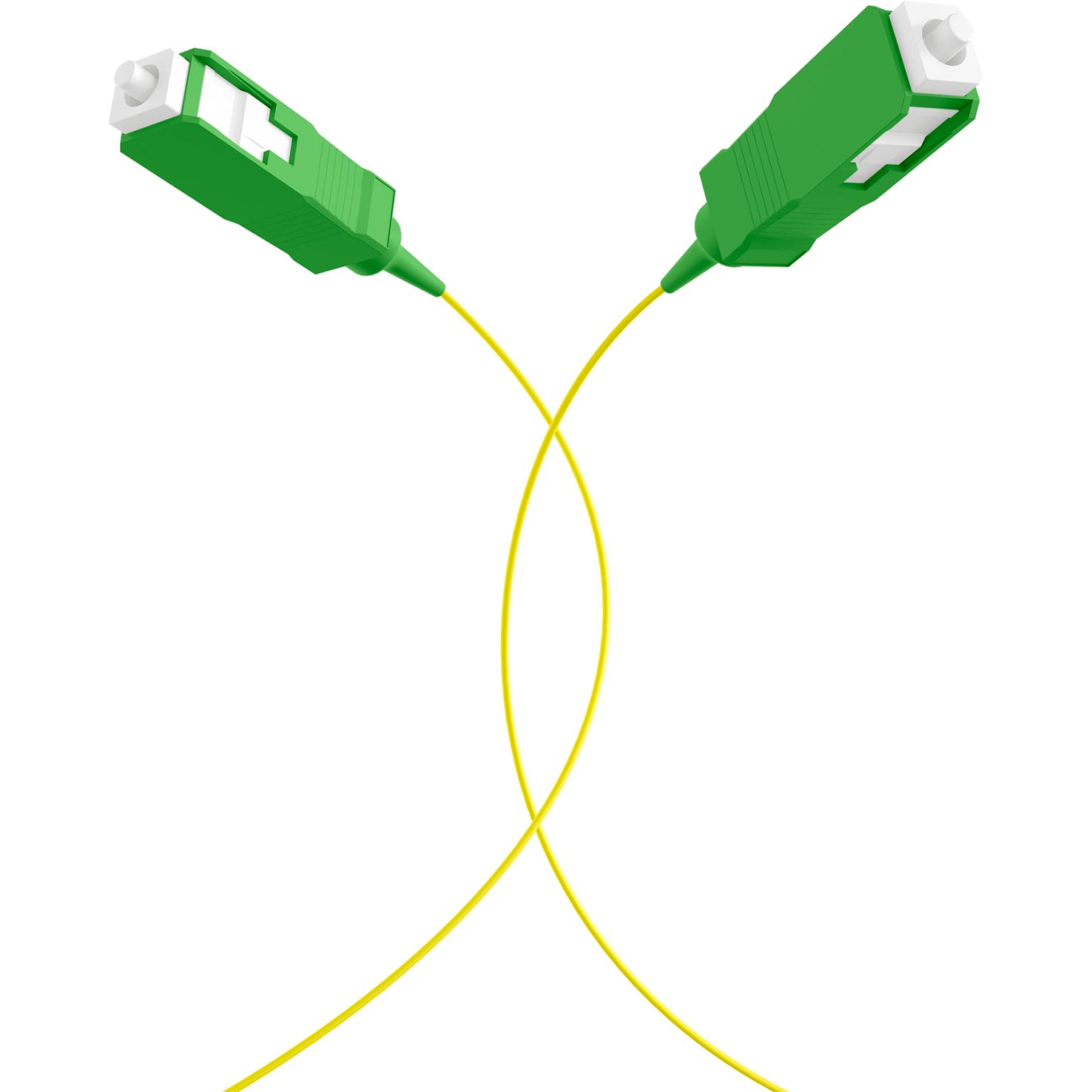

Der findes forskellige typer fiberoptiske kabler til salg, med og uden formonterede stik. Et SC-fiberoptisk kabel er et kabel med formonterede SC-fiberstik. SC-stikket er et fiberoptisk stik, som stadig er meget udbredt på steder, hvor plads ikke er et problem. SC-stikket er et firkantet stik, der er kendt under betegnelserne Subscriber Connector, Square Connector og Standard Connector. SC-stikket har en push-pull-låsemekanisme. Det betyder, at SC-stikket automatisk låser sig selv, når det sættes i, og automatisk frigøres, når der trækkes i det med tilstrækkelig kraft. Et SC-fiberoptisk kabel har et SC-stik i den ene ende. I en dual- eller duplex-version er der tale om to stik, som er mekanisk forbundet eller kan forbindes med hinanden. Et SC-fiberoptisk kabel anvendes som patch- eller forbindelseskabel. Vi leverer SC-fiberoptiske kabler i længder på 0,5 meter. På den anden side har SC-fiberoptikkablet enten SC- eller ST-stik. SC til SC-kablet er et standard patchkabel. SC-kablet til ST-stik er et adapterkabel, som kan bruges til at forbinde udstyr med forskellige stik.

SC-fiberoptiske kabler: enkelt- eller multimode

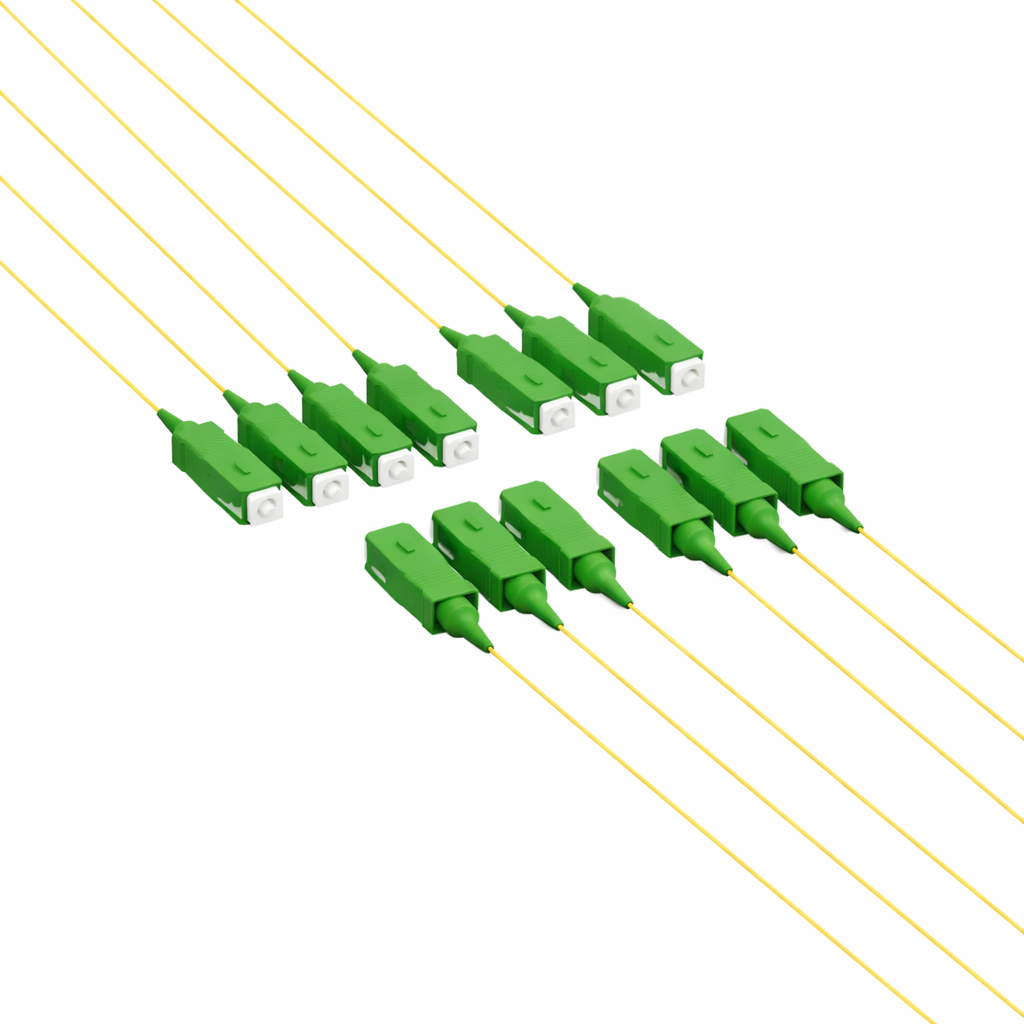

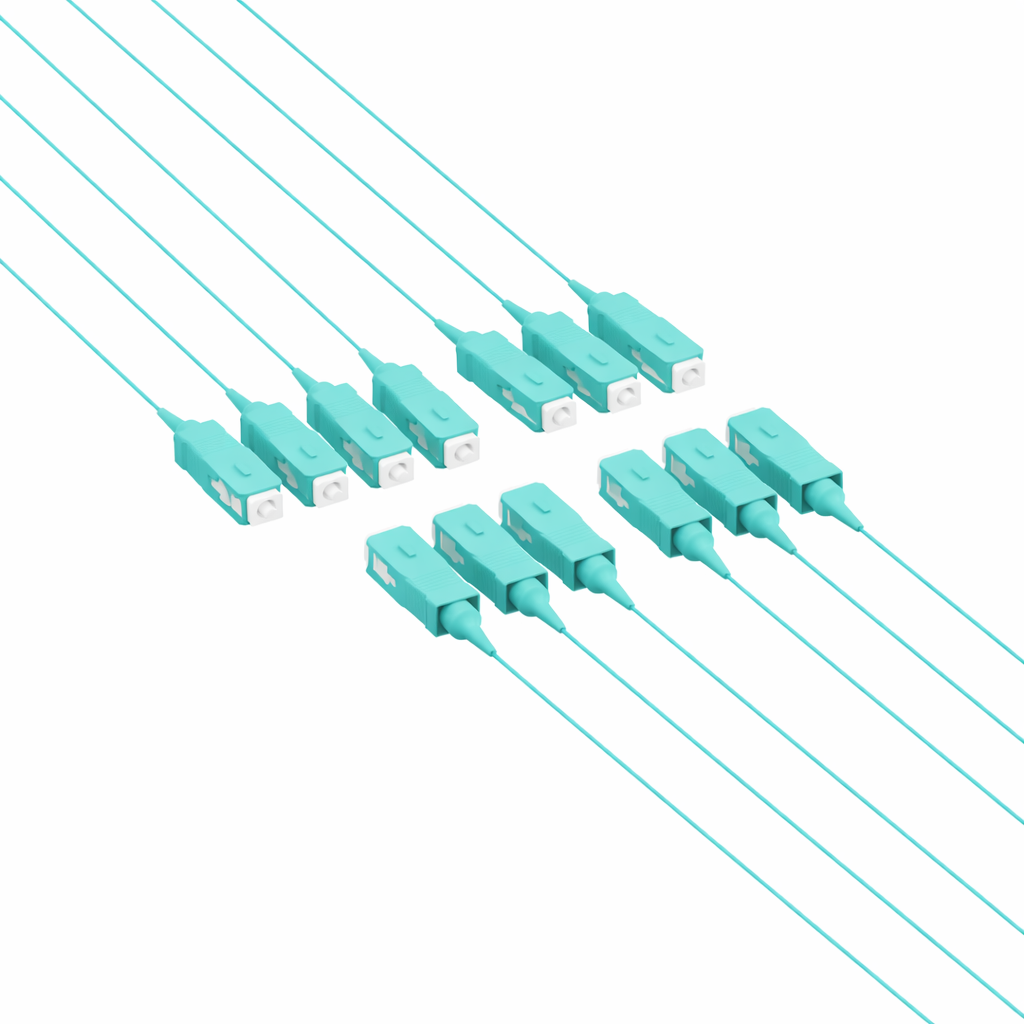

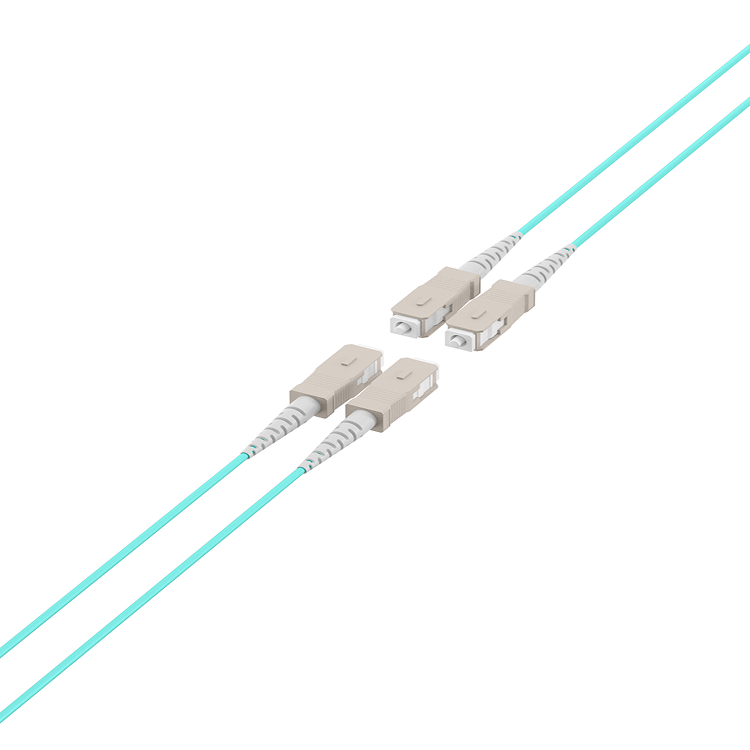

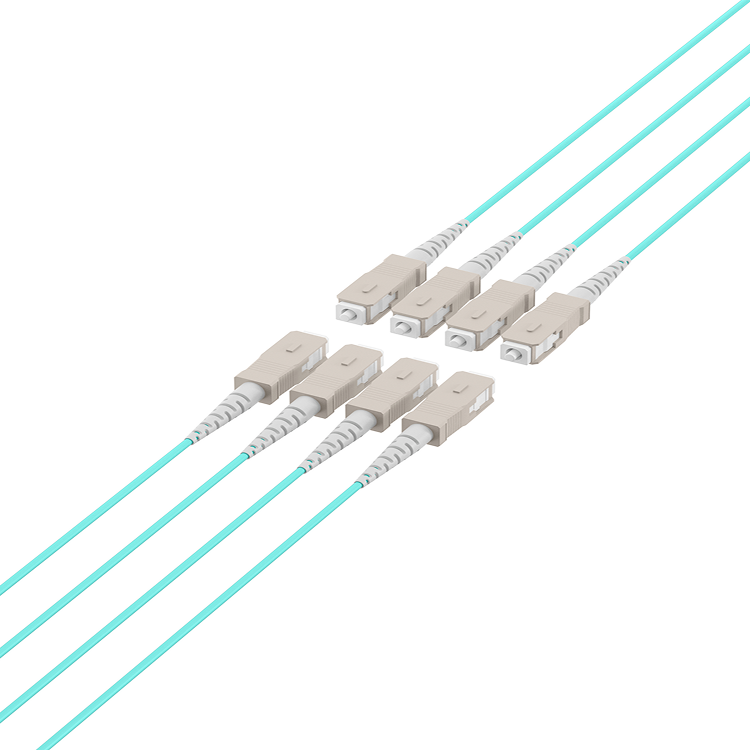

Det er vigtigt at skelne mellem de to typer af single- og multimode fiberoptiske kabler. Betegnelserne single- og multimode er relateret til, hvordan lyspulserne udbreder sig gennem kernen i en fiber. Lysimpulserne er opbygget af lysbølger, og disse lysbølger optager fysisk plads. I en tynd fiber kan bølgerne kun udbrede sig gennem fiberen på én måde. Dette kaldes single mode. En glasfiber med en tynd kerne kaldes en single mode-glasfiber. En lyspuls i et fiberoptisk kabel med single mode forbliver intakt over en lang afstand. Med en tykkere kerne har en lysbølge flere muligheder for at udbrede sig gennem fiberen. Lyset kan bevæge sig gennem fiberen i en lige linje, og det kan blive kastet frem og tilbage fra væggene. Dette kaldes multimode. En glasfiber med en tyk kerne kaldes en multimode-glasfiber. Fordi den tilbagelagte vej er forskellig i forskellige tilstande, vil en del af lyspulsen ankomme til den anden ende af fiberen tidligere end den anden del. Resultatet er, at pulsen bliver smurt ud over tid. Jo længere det fiberoptiske kabel er, jo mere spiller denne effekt ind. Det begrænser længden af et multimode-fiberoptisk kabel.

Optisk multimode

Optisk multimode eller OM er en vigtig betegnelse for multimode-fiberoptik. Det er et mål for den modale båndbredde i et fiberoptisk kabel. Modal båndbredde kan defineres på to måder. 1) Som signalets maksimale båndbredde for en given afstand, eller 2) den maksimale afstand, der kan tilbagelægges for en given båndbredde. Den modale båndbredde angives i megahertz gange kilometer eller gigahertz gange meter. Branchen har valgt et system med fire OM-kategorier, en til fire. Det er vigtigt at tjekke, hvilken OM-kategori der gælder for den anvendte bølgelængde. For forskellige bølgelængder kan et fiberoptisk kabel have en anden OM-kategori. Tabellen giver en retningslinje for datahastighed, afstand og den nødvendige OM-kategori.
