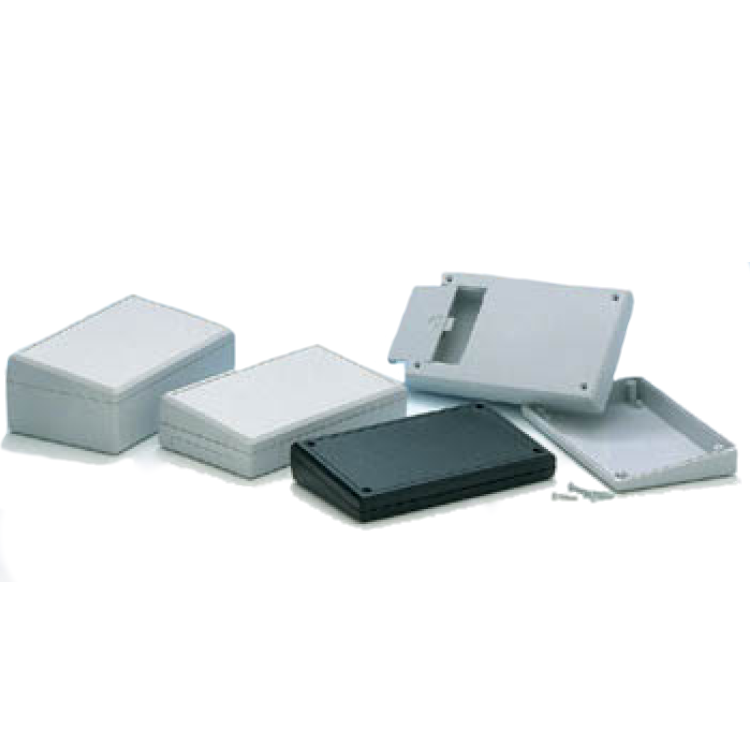

Denne plastkapsling på 145 x 85 x 31,5 millimeter er beregnet til beskyttelse og indkapsling af elektroniske komponenter og printplader i håndholdte og betjeningsorienterede applikationer. Takket være det skråtstillede låg (8°) er denne kapsling særligt velegnet til brug med betjeningspaneler, membrantastaturer og displays, hvor der ønskes en ergonomisk syns- og betjeningsvinkel. Kapslingen er fremstillet af ridsefast og slagfast ABS-plast og har en mat finish på ydersiden for et professionelt udseende.

Specifikationer
Type: plastkapsling (slope model)

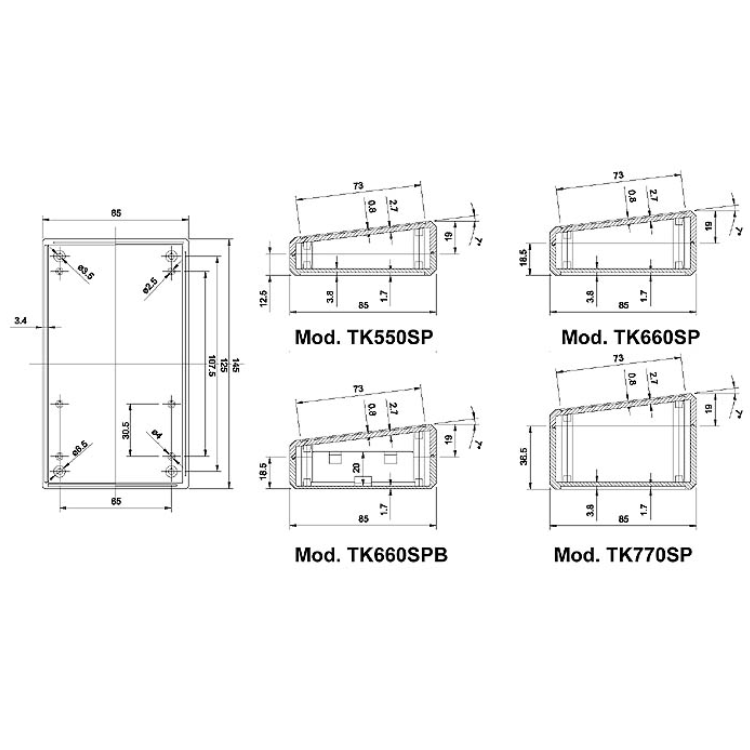

Dimensioner: 145 x 85 x 31,5 millimeter
Materiale: ABS-plast (stødresistent, slagfast og ridsefast)
Farve: sort
Konstruktion: 2-delt kapsling med skruefastgørelse
Låg: skråtstillet (8°) med udskæring til panel
Overflade: mat og ridsefast
Vægt: 100 gram
Montering: intern PCB-montering via integrerede monteringsstifter
Max. PCB-dimensioner: 135,2 x 75,2 millimeter
Brug: indendørs
Garanti: 5 år

Konstruktion og opbygning
Denne kapsling består af en bund og et låg, der fastgøres sikkert til hinanden med selvskærende skruer. Dette sikrer en robust og vedligeholdelsesvenlig konstruktion. Låget er udstyret med en udskæring, der er egnet til et 0,5 millimeter aluminiumspanel eller membrantastatur, hvilket forenkler integrationen af betjeningselementer.

Monteringsmuligheder
Kapslingen tilbyder omfattende muligheder for montering og integration:
- Intern montering: udstyret med monteringsstifter til stabil fastgørelse af printplader.
- Panelintegration: udskæring i låget til montering af membrantastaturer eller aluminiumspaneler.
- Ergonomisk design: skråt låg (8°) for bedre synlighed og betjening.
- Bearbejdeligt design: egnet til at lave åbninger til konnektorer, displays og kontakter.

Anvendelsesområder
Egnet til blandt andet:
- Håndholdte måleinstrumenter
- Betjeningspaneler og controllere
- IoT og embedded systemer
- Industrielle og tekniske interfaces
- Prototype- og udviklingsapplikationer

Forklaring af tekniske termer
ABS-plast: stærkt og slagfast materiale med gode mekaniske egenskaber og elektrisk isolering.
Skråt låg (8°): hældningsvinkel, der sikrer bedre ergonomi og synlighed af betjeningselementer.
Selvskærende skruer: skruer, der skærer gevind direkte i plast, hvilket eliminerer behovet for forborede huller.
Membrantastatur: tyndt betjeningspanel med integrerede kontakter, ofte brugt i kompakt elektronik.
PCB (Printed Circuit Board): printplade, hvorpå elektroniske komponenter monteres og elektrisk forbindes.
