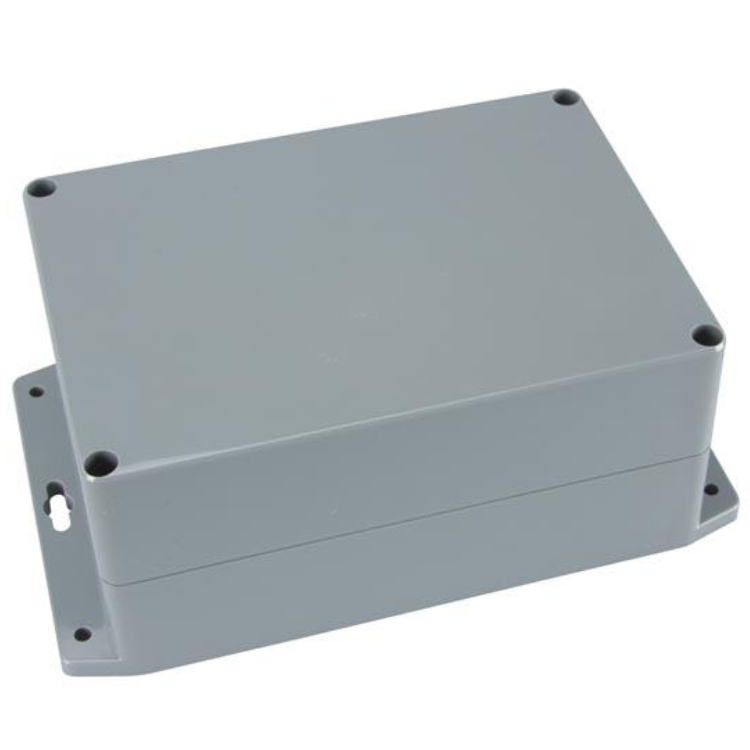

Denne plastikkabinet på 222 x 146 x 55 millimeter er beregnet til beskyttelse og indkapsling af større elektroniske komponenter og printplader i applikationer, hvor beskyttelse mod støv og vand er påkrævet. Takket være de rummelige dimensioner og en højde på 55 millimeter er dette kabinet velegnet til mellemstore til store elektronik med højere opbygning, såsom strømforsyninger, styringsmoduler og industrielle kredsløb. Den integrerede monteringsflange muliggør enkel fastgørelse på vægge eller installationer. Kabinettet er fremstillet af slagfast ABS plast og udstyret med en neoprenpakning, hvilket sikrer en pålidelig forsegling i henhold til IP65 og NEMA 4 standarder.

Specifikationer
Type: plastikkabinet med monteringsflange
Dimensioner: 222 x 146 x 55 millimeter
Materiale: ABS plast (slagfast og robust)
Farve: mørkegrå
Konstruktion: 2-delt kabinet med pakning og skruefastgørelse
Beskyttelsesgrad: IP65 (støvtæt og beskyttet mod vandstråler i henhold til IEC529)
Standard: NEMA 4 (beskyttelse mod vand og snavs)
Pakning: neoprenpakning
Temperaturområde: -20 °C til +80 °C
Vægt: 407 gram
Montering: lodret PCB-montering via interne slidser
Kabinetmontering: flange montering (til væg- eller panelmontering)
Skruer: velegnet til selvskærende M3 (kabinet) og M2.6 (intern)
Anvendelse: indendørs og beskyttede miljøer
Garanti: 5 år

Konstruktion og opbygning

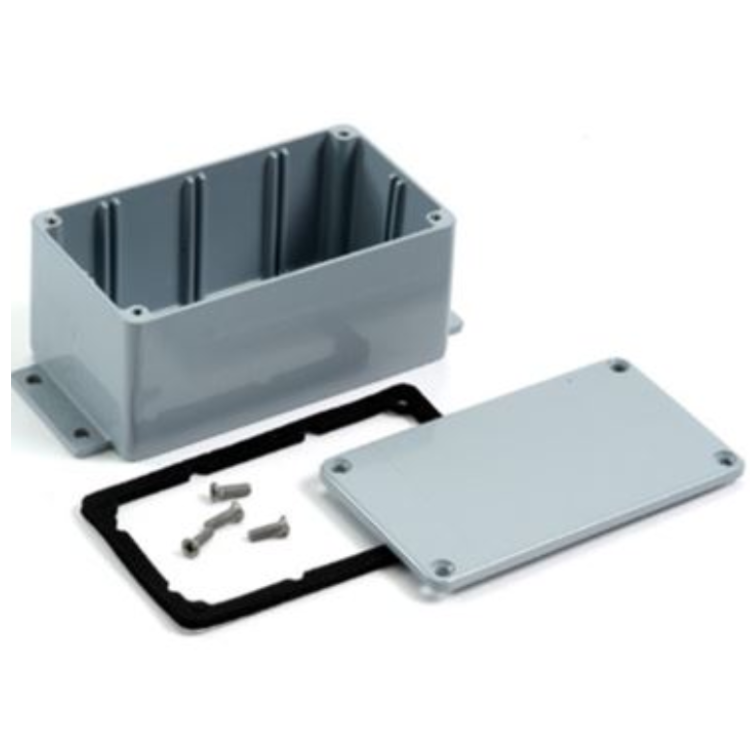

Dette kabinet består af en bund og et låg, der fastgøres med skruer. Mellem de to dele er der en neoprenpakning, der sikrer en vand- og støvtæt lukning. Den integrerede monteringsflange muliggør direkte fastgørelse uden ekstra beslag. Den robuste konstruktion er velegnet til brug i tekniske og industrielle miljøer.

Monteringsmuligheder
Kabinettet tilbyder forskellige monteringsmuligheder:
- Flange montering: direkte fastgørelse på vægge, paneler eller installationer.
- Intern montering: udstyret med slidser og fastgørelsespunkter til printplader.
- Bearbejdeligt design: velegnet til at skabe åbninger til kabelgennemføring og stik.
- Lukket installation: velegnet til applikationer, hvor beskyttelse mod støv og fugt er påkrævet.

Anvendelsesområder
Velegnet til bl.a.:
- Industriel elektronik og styringer
- Udendørs og semi-udendørs applikationer (beskyttet montering)
- Sensorhuse og målemoduler
- IoT og tekniske installationer
- Telekommunikation og signalbehandling

Forklaring af tekniske termer
ABS plast: stærkt og slagfast materiale med gode mekaniske egenskaber og elektrisk isolering.
IP65: fuldstændig støvtæt og beskyttet mod vandstråler fra alle retninger.
NEMA 4: standard for kabinetter, der giver beskyttelse mod vand, regn og snavs.
Neoprenpakning: elastisk pakning, der sikrer en vand- og støvtæt lukning.
Monteringsflange: integreret fastgørelseskant, hvormed kabinettet nemt kan monteres.
PCB (Printed Circuit Board): printplade, hvor elektroniske komponenter monteres og elektrisk forbindes.
