PCI express kort

Dette PCI Express-kort er beregnet til udvidelse af en pc med en intern NVMe M.2-lagerforbindelse
Dette PCI Express-udvidelseskort tilføjer én intern M.2 Key M-slot til NVMe-lagerenheder. Kortet understøtter flere M.2-formater og er udstyret med en integreret køleløsning og LED-belysning til montering i stationære computere.

Anvendelse
PCI Express-kortet er beregnet til stationære computere med en ledig PCI Express-slot, som ønsker at tilføje eller flytte NVMe M.2-lager. Kortet understøtter forskellige længder af M.2-enheder og er egnet til brug som opstartsdisk, hvis systemet understøtter dette.

Konstruktion og funktioner

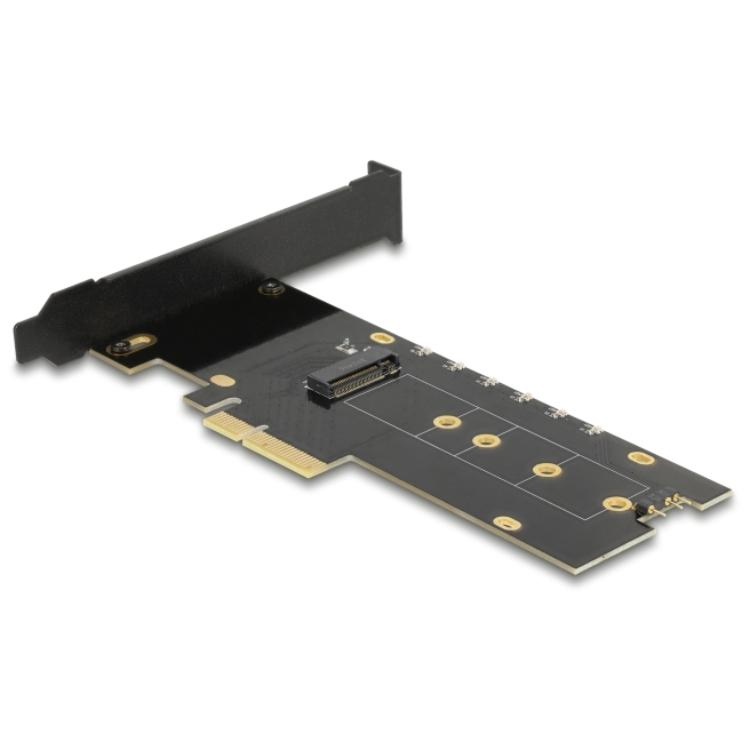

Kortet er udstyret med en intern M.2 Key M-slot og kommunikerer via en PCI Express x4-interface. En medfølgende køleplade sørger for varmeafledning fra M.2-enheden. Kortet har integreret LED-belysning, der kan tilsluttes bundkortet via en 3-pins forbindelse. Konstruktionen understøtter enkelt- og dobbeltlagede M.2-enheder inden for den angivne højde.

Specifikationer
• Produkttype: PCI Express-udvidelseskort (M.2 NVMe)
• Intern forbindelse: 1 x M.2 Key M-slot (67-pin)
• Understøttede M.2-formater: 2280, 2260, 2242, 2230
• Understøttede nøgler: Key M, Key B+M (PCIe-baseret)
• Interface: PCI Express x4 v4.0
• NVMe-understøttelse: ja
• Opstartbar: ja (systemafhængig)
• Maksimal enhedshøjde: ca. 1,5 mm (dobbeltlagede enheder understøttes)
• Køling: køleplade
• LED-belysning: 6 LEDs
• LED-forbindelse: 3-pins (5 V)
• Operativsystemer: Windows 8.1, 10 (32/64-bit), Linux kernel 4.6.4 eller højere

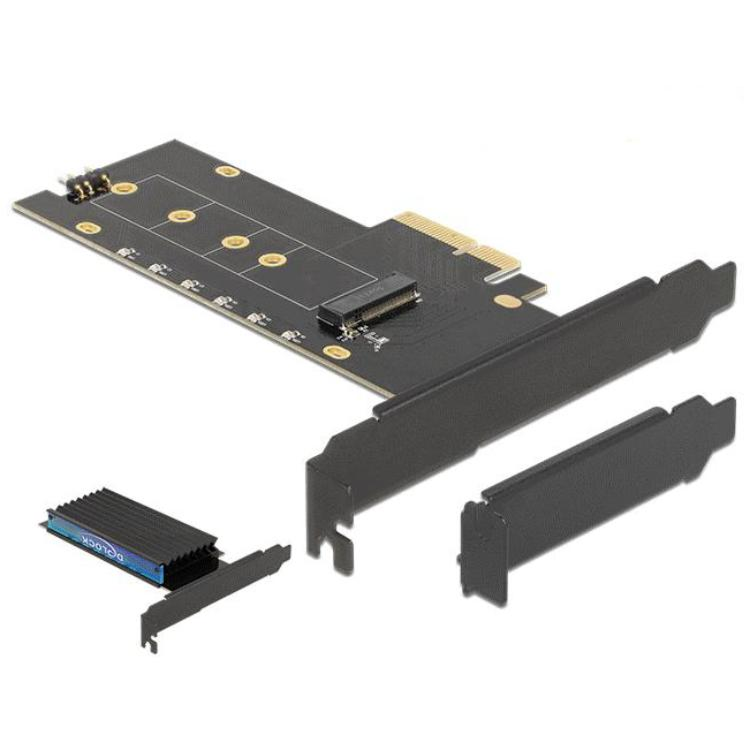

Pakkens indhold
• PCI Express M.2-udvidelseskort
• Low-profile slot-blænde
• Køleplade
• Gennemsigtigt plastpanel
• 4 x termisk ledende pad
• LED-forbindelseskabel (ca. 45 cm)
• Monteringsmateriale
• Skruetrækker
• Manual

Forklaring af anvendte termer
• PCI Express: intern udvidelsesinterface til stationære computere.
• M.2 NVMe: lagerinterface til hurtige PCIe-baserede solid-state-drev.
• Key M: fysisk M.2-nøgle til PCIe-lagerenheder.
• Heatsink: køleplade til varmeafledning fra elektroniske komponenter.
• NVMe: protokol til hurtig adgang til ikke-flygtig lager via PCIe.
