Fiber optic kabel - LC-APC

Deze glasvezel patchkabel is bedoeld voor het realiseren van een singlemode FTTH-verbinding tussen een glasvezelaansluitpunt en actieve apparatuur zoals een ONT of modem binnen een gestructureerde bekabelingsomgeving conform ISO IEC 11801.

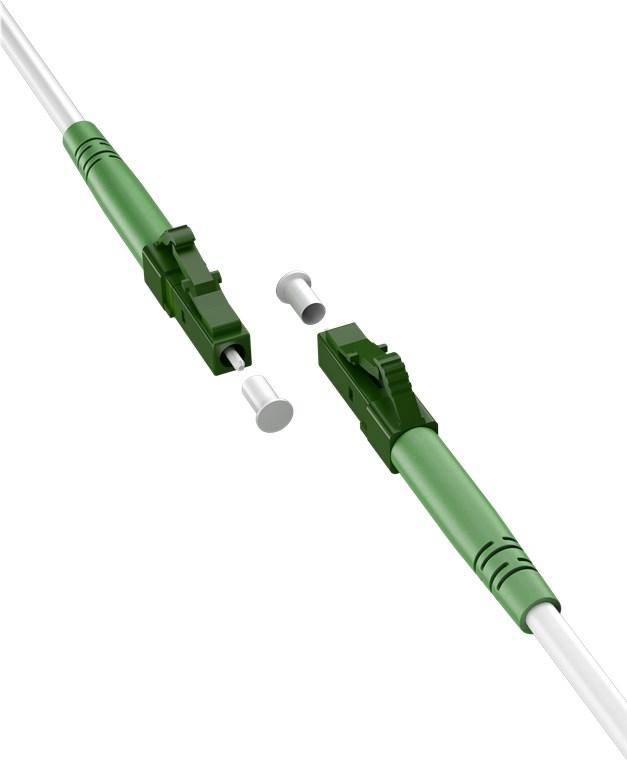

De kabel is uitgevoerd als een simplex configuratie met LC-APC (8°) connectoren aan beide zijden en is geschikt voor singlemode OS2 (9/125 µm) toepassingen.
De aansluiting betreft een LC-APC naar LC-APC glasvezelverbinding en wordt toegepast bij FTTH-, FTTB- en FTTx-installaties in woningen, kantoren en technische ruimten.
De LSZH mantel maakt de kabel geschikt voor gebruik binnenshuis met lage rookontwikkeling en halogeenvrije eigenschappen conform IEC-richtlijnen.
De toegepaste G.657.A2 buiggeoptimaliseerde vezel maakt een minimale statische buigradius van 30 mm mogelijk zonder verhoging van de demping.

Specificaties
• Type kabel glasvezel patchkabel
• Uitvoering simplex
• Vezeltype singlemode 9/125 µm
• Categorie OS2 conform ITU-T G.657.A2
• Connector zijde 1 LC-APC (8°)
• Connector zijde 2 LC-APC (8°)
• Connector standaard IEC 61754-20
• Connector afwerking APC (8° angled polish)
• Ferrule keramisch (zirconia)
• Kabeldiameter ca. 3 mm
• Mantelmateriaal LSZH
• Kleur wit
• Minimale buigradius statisch 30 mm
• Bedrijfstemperatuur −40 tot 85 °C
• Meetprotocol individueel testprotocol met Insertion Loss en Return Loss
• Trekontlasting versterkt met aramidegaren

IEC-normen
• IEC 60793-2 specificatie van singlemode glasvezel
• IEC 61754-20 definitie van LC-connectorinterface
• IEC 60332-1 vlamvertragende eigenschappen van kabels
• IEC 60754-2 bepaling van halogeenvrij materiaal
• IEC 61034 bepaling van rookontwikkeling

Uitleg van termen
• LC-APC glasvezelconnector met 8° schuine polijsting voor lage reflectie en hoge retourdemping
• OS2 singlemode categorie geschikt voor transmissie bij 1310 en 1550 nm over lange afstanden
• G.657.A2 buiggeoptimaliseerde singlemode vezel met kleinere minimale buigradius, compatibel met G.652.D
• FTTH Fibre To The Home, glasvezelverbinding tot in de woning
• Insertion Loss optische demping bij overgang tussen glasvezelcomponenten
• Return Loss mate waarin gereflecteerd licht wordt onderdrukt bij een verbinding
• LSZH Low Smoke Zero Halogen mantel zonder halogeen en met lage rookontwikkeling

Algemene uitleg over glasvezel-kabels
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen
• Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden en backboneverbindingen
• Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen en datacenters
• LC compacte glasvezelconnector met klikvergrendeling
• SC rechthoekige glasvezelconnector met push-pull vergrendeling
• ST ronde glasvezelconnector met bajonetvergrendeling
• FC glasvezelconnector met schroefvergrendeling

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

Uitleg OM-categorieën (multimode glasvezel)
OM staat voor Optical Multimode en beschrijft de technische kwaliteit van multimode glasvezel. De OM-categorie bepaalt de maximale datasnelheid, bandbreedte en transmissieafstand. Hogere OM-categorieën bieden betere prestaties bij hogere snelheden.
• OM1 multimode glasvezel met een 62,5 µm kern en een bandbreedte van circa 200 MHz·km.
• OM2 multimode glasvezel met een 50 µm kern en een bandbreedte van circa 500 MHz·km.
• OM3 laser-geoptimaliseerde multimode glasvezel geschikt voor 10 Gb/s tot circa 300 meter.
• OM4 verbeterde laser-geoptimaliseerde multimode glasvezel met hogere bandbreedte voor datacenteromgevingen.
• OM5 wideband multimode glasvezel ontworpen voor gebruik met meerdere golflengten via SWDM-technologie.
