Fiberfordelerboks

Denne fiberoptiske distributionsboks er beregnet til at organisere og beskytte fiberoptiske forbindelser inden for industrielle og tekniske installationer i overensstemmelse med ISO IEC 11801.

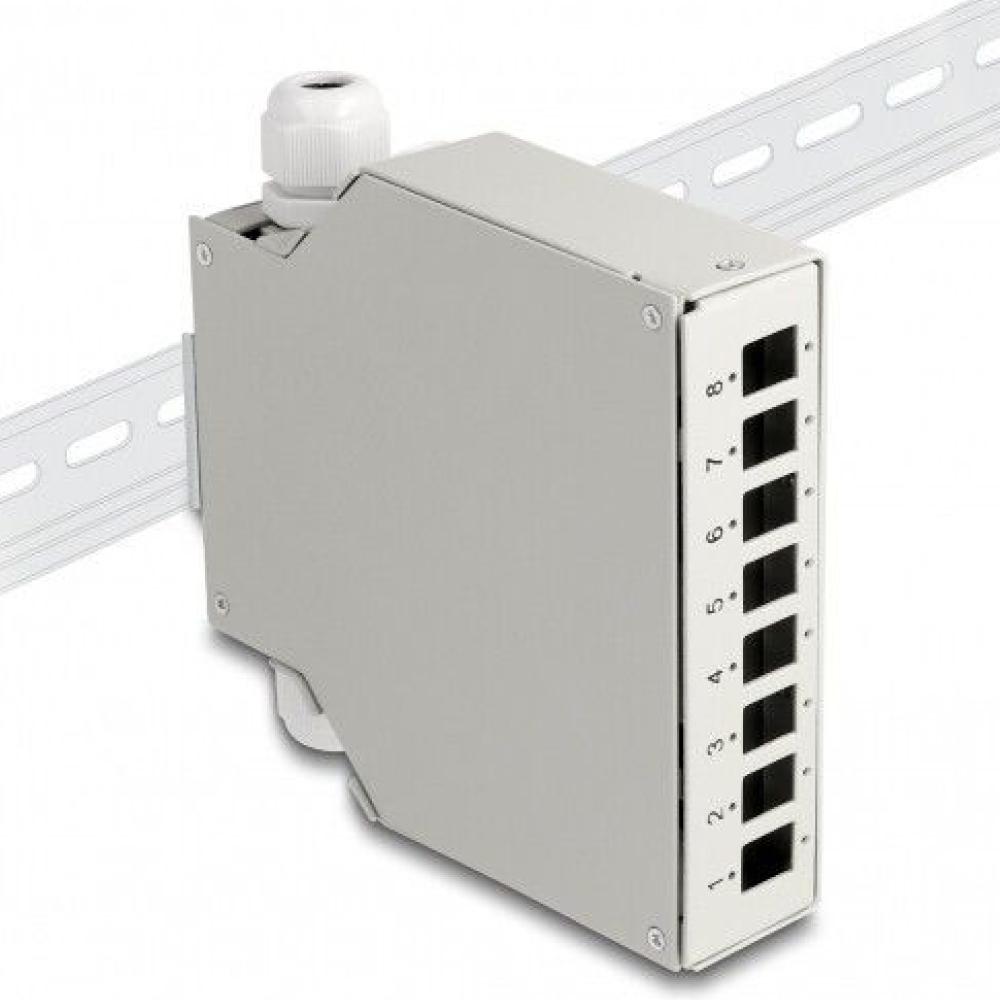

Huset er velegnet til montering på en 35 mm DIN-skinne og giver plads til op til 8 fiberoptiske koblinger af typen SC simplex eller LC duplex.

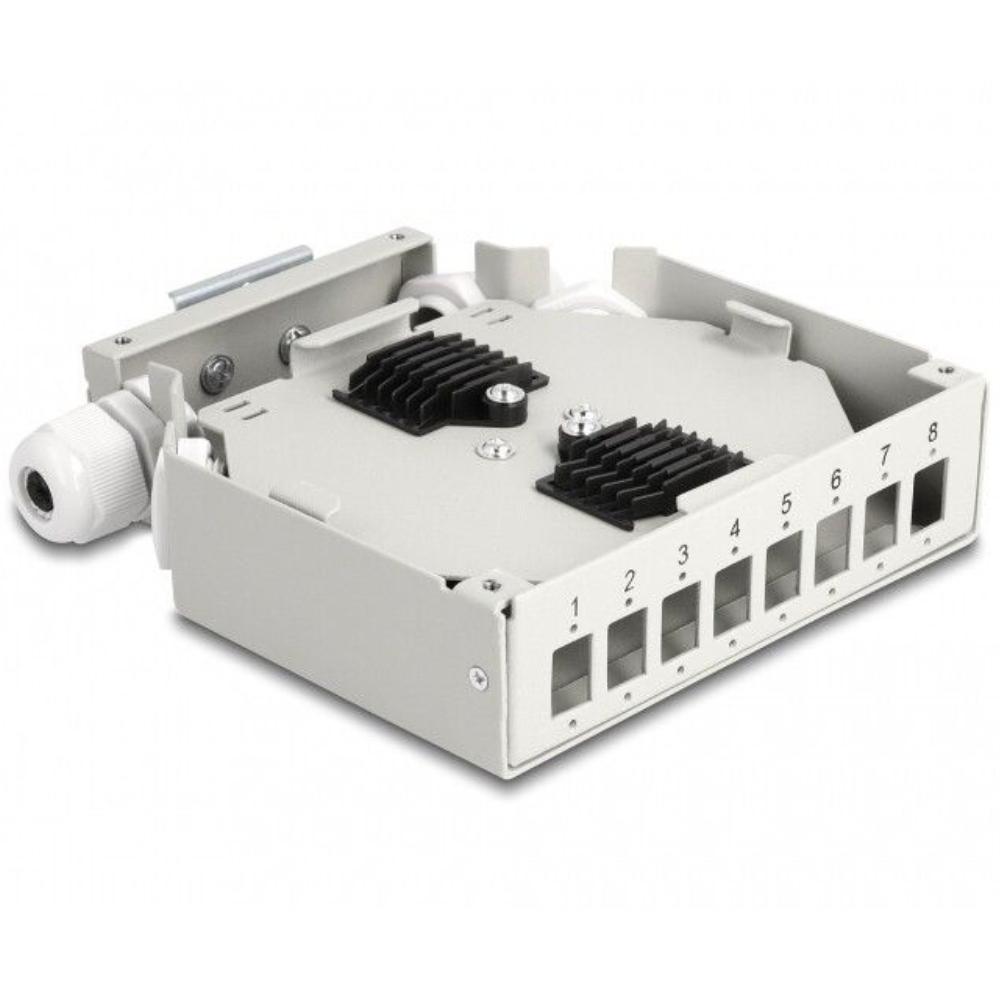

Den integrerede splice-kassette muliggør overskuelig føring af individuelle fibre og er velegnet til både mekaniske og smeltesvejsninger.

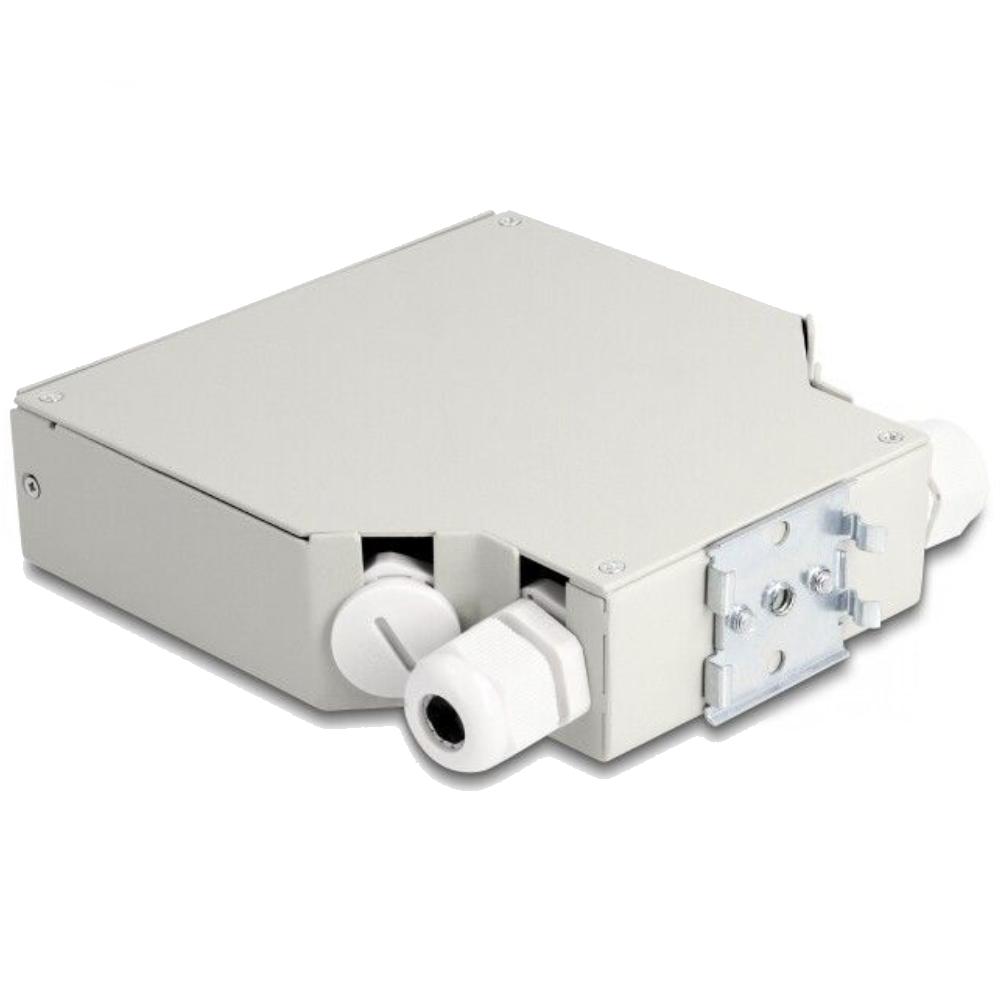

Via to PG11-nipler kan fiberoptiske kabler føres vandtæt ind i huset.
Metaludførelsen sikrer mekanisk beskyttelse af de fiberoptiske forbindelser inden i koblingsskabe og industrielle tavler.

Specifikationer
• Type fiberoptisk distributionsboks til DIN-skinne
• Montering 35 mm DIN-skinne
• Kapacitet 8 koblinger (SC simplex eller LC duplex)
• Velegnet til SC simplex og LC duplex adaptere
• Splice tray integreret splice-kassette
• Kabelindføring 2 × PG11-nipler med tætningspropper
• Udskæring 13,0 × 9,6 mm
• Monteringshul diameter ca. 1,6 mm
• Afstand mellem monteringshuller ca. 18 mm
• Driftstemperatur −40 til 85 °C
• Husmateriale metal
• Mål (L x B x H) ca. 137 × 126 × 35 mm

IEC-standarder
• IEC 61754 stikgrænseflader til SC- og LC-fiberoptiske forbindelser
• IEC 61300 testmetoder for fiberoptiske stik og komponenter

Forklaring af termer
• DIN-skinne standardiseret monteringsskinne på 35 mm bredde til installationselementer i koblingsskabe
• Splice-kassette holder til sikker positionering og beskyttelse af svejsede fibre
• Smeltesvejsning permanent sammenføjning af fibre ved smeltning med et svejseudstyr
• Mekanisk svejsning samlingsmetode, hvor fibre justeres og fikseres uden smeltning
• SC simplex enkelt fiberoptisk stik med push-pull-lås
• LC duplex dobbelt fiberoptisk stikonfiguration til samtidig tovejskommunikation

Generel forklaring om fiberoptiske fordelere
• Fiberoptiske distributionsbokse anvendes til strukturering, beskyttelse og styring af fiberoptiske forbindelser inden for tekniske installationer
• Splice management forhindrer mikrobøjninger og signaltab i svejsede fibre
• Kontrolleret kabelindføring sikrer afbøjning og beskyttelse mod støv og fugt
