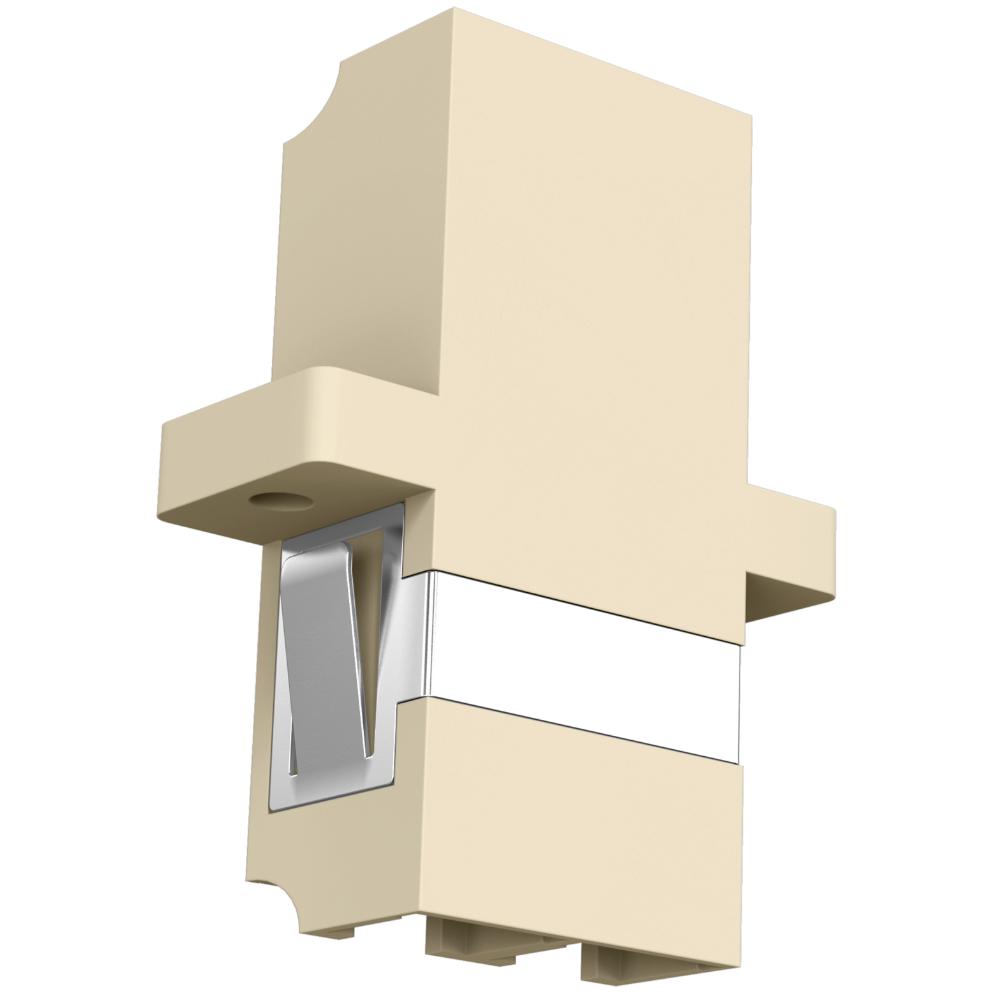

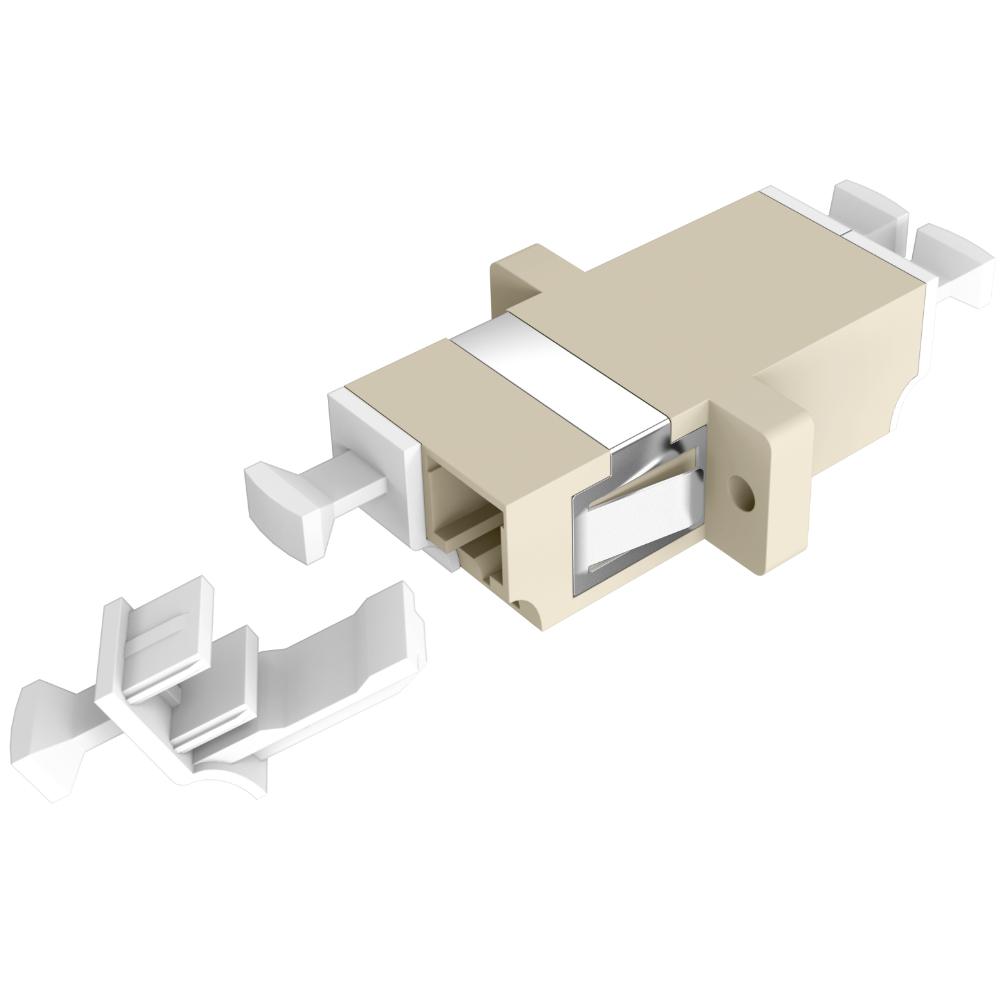

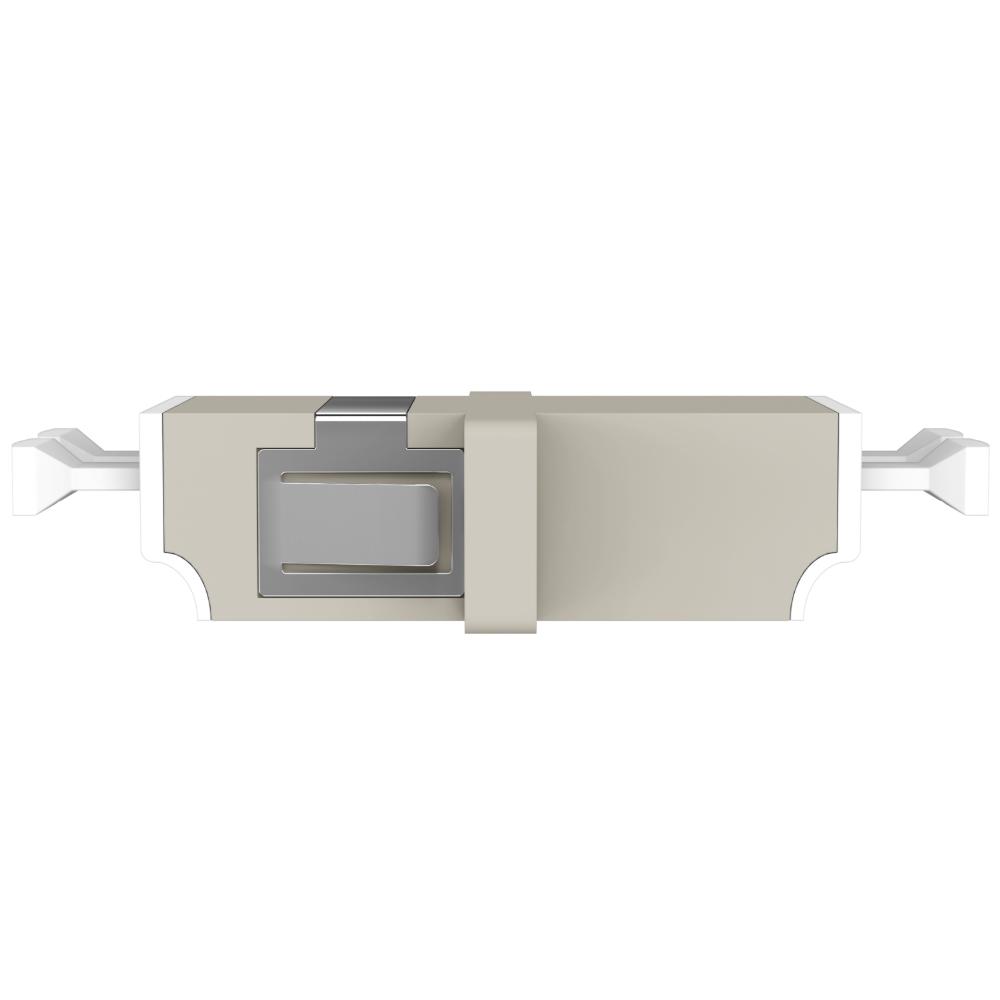

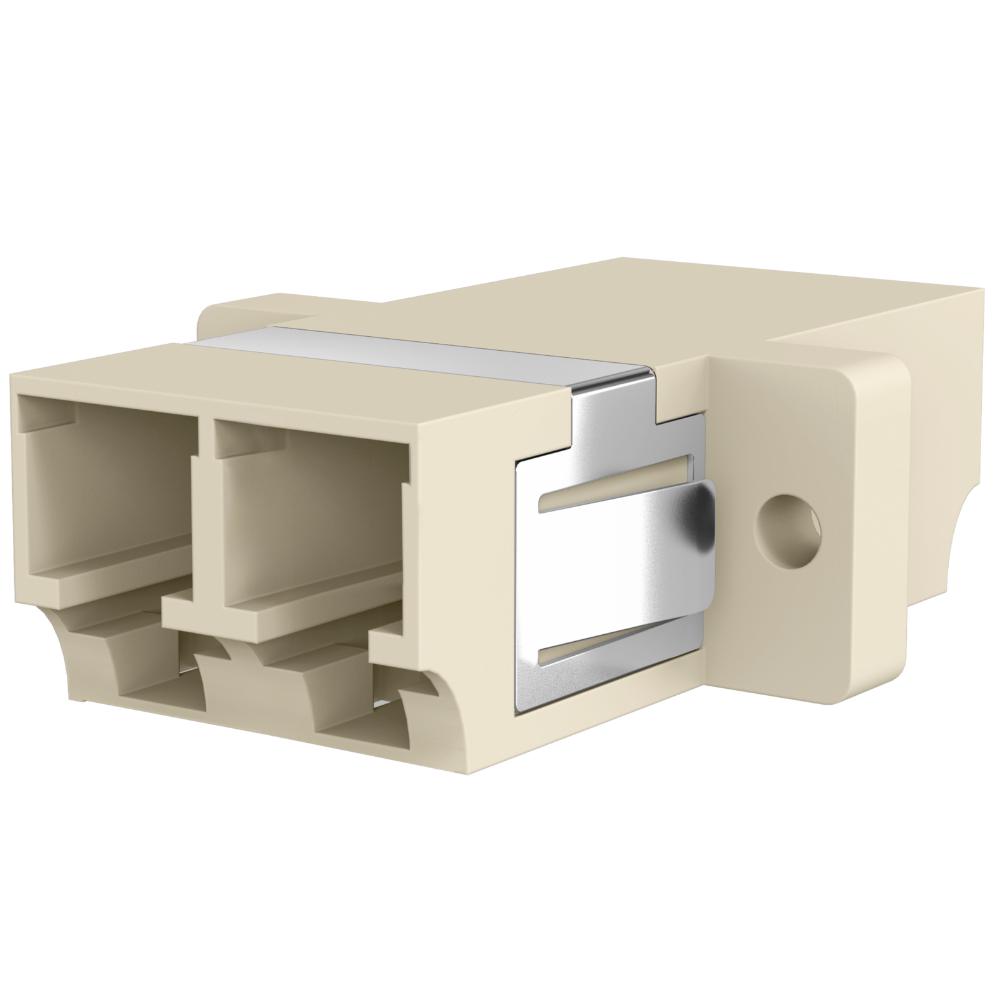

Fiberoptisk adapter - LC

Denne fiberoptiske adapter er beregnet til at skabe en optisk forbindelse mellem to LC-duplex fiberoptiske stik i et panel, en ramme eller en moduleåbning inden for et struktureret kablingmiljø i henhold til ISO IEC 11801. Adapteren har en LC-duplex grænseflade på begge sider og er velegnet til multimode OM1/OM2 fiberforbindelser. Adapteren sikrer en pålidelig optisk passage med lav indsættelsestab og er designet til at koble to patchkabler optisk sammen uden brug af et ekstra kabel mellem stikkene. Det plasthus kombineret med en keramisk ferrule sikrer præcis fiberjustering og optisk stabilitet.

Specifikationer
• Produkttype fiberoptisk adapter / kobling
• Udførelse LC-duplex til LC-duplex
• Fibertype multimode (OM1/OM2)
• Tilslutning side 1 LC-duplex
• Tilslutning side 2 LC-duplex
• Stikafslutning UPC (normal polering)
• Husmateriale plast (beige)
• Ferrule-materiale keramik (præcisionsferrule)
• Farve beige (multimode OM1/OM2-kodning)
• Indsættelsestab < 0,2 dB typisk ved 850 nm
• Monteringsform egnet til SC-simplex åbning

IEC-standarder
• IEC 61754-20 grænsefladespecifikation for LC-stik
• IEC-kompatibel mekaniske og optiske tolerancer for multimode adaptere

Forklaring af termer
• LC-duplex kompakt fiberoptisk grænseflade med to fibre til afsendelse og modtagelse
• OM1/OM2 multimode fiberoptiske kategorier til korte til mellemlange afstande
• UPC Ultra Physical Contact polering for lav refleksion
• Keramisk ferrule præcisionsholder, der præcist centrerer fiberen for stabil signaloverførsel
• Indsættelsestab optisk signaltab ved koblingen mellem to stik

Generel forklaring om fiberoptiske adaptere
• Fiberoptisk adapter eller kobling bruges til at forbinde to fiberoptiske patchkabler med samme stikstil optisk
• Multimode fiberoptiske systemer er optimeret til lokale netværk og datakommunikation over korte til mellemlange afstande
• Adapterfarve (som beige til OM1/OM2) hjælper med korrekt identifikation i panelinstallationer
