Fiberoptisk kabel - Multimode - OM3

Dette glasfiber pigtail-sæt er beregnet til terminering og samling af multimode fiberforbindelser inden for strukturerede kabelsystemer i overensstemmelse med ISO IEC 11801.

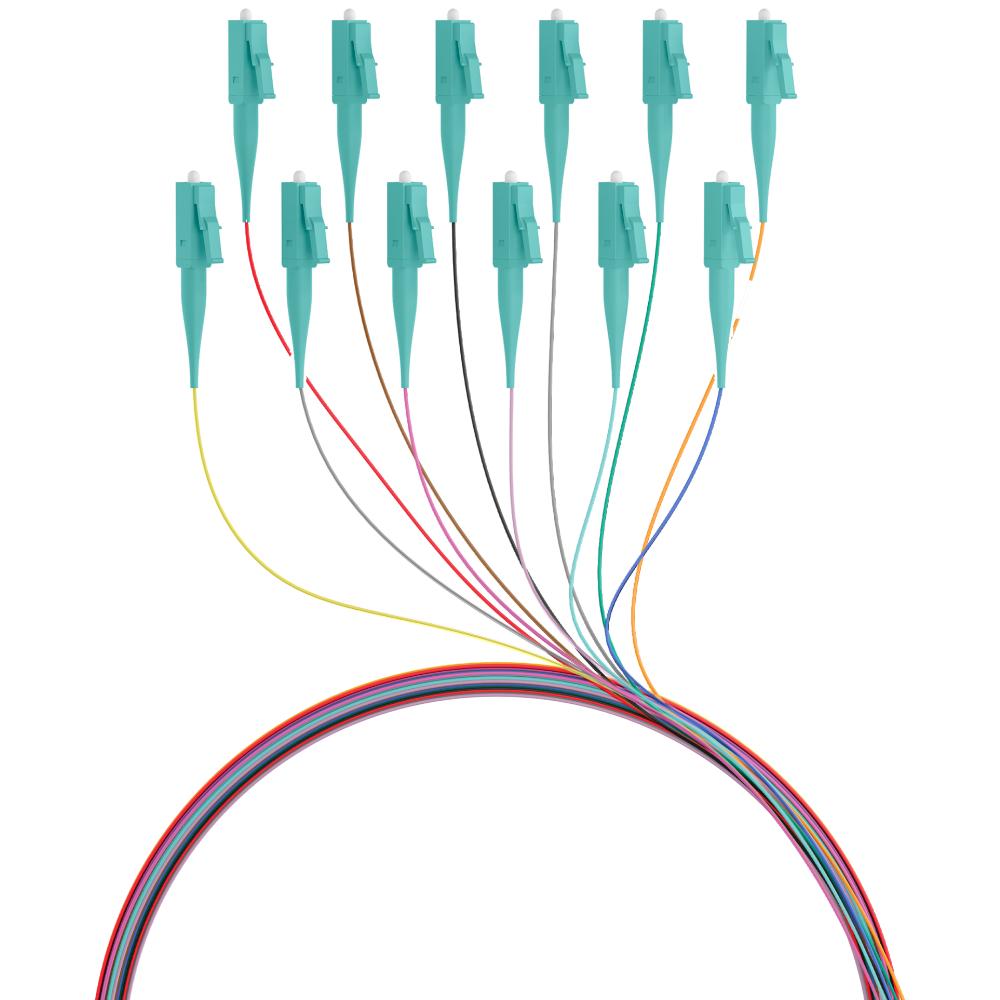

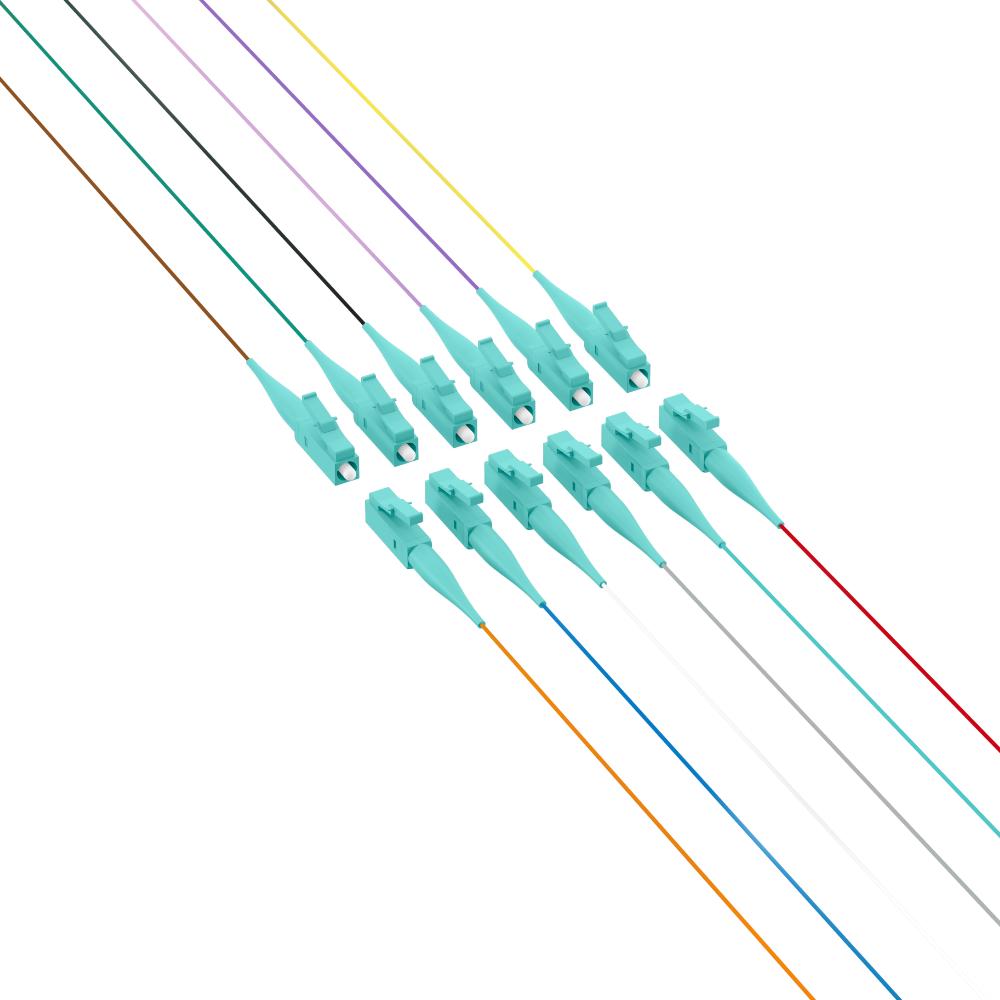

Sættet består af 12 individuelle LC-pigtails med en længde på 2 meter og er egnet til multimode OM3 (50/125 µm) applikationer inden for datacentre og backbone-installationer.
Pigtailsene er udstyret med en 900 µm kompakt kerne og leveres i et farvekodet sæt i overensstemmelse med DIN VDE 0888 for nem fiberidentifikation.

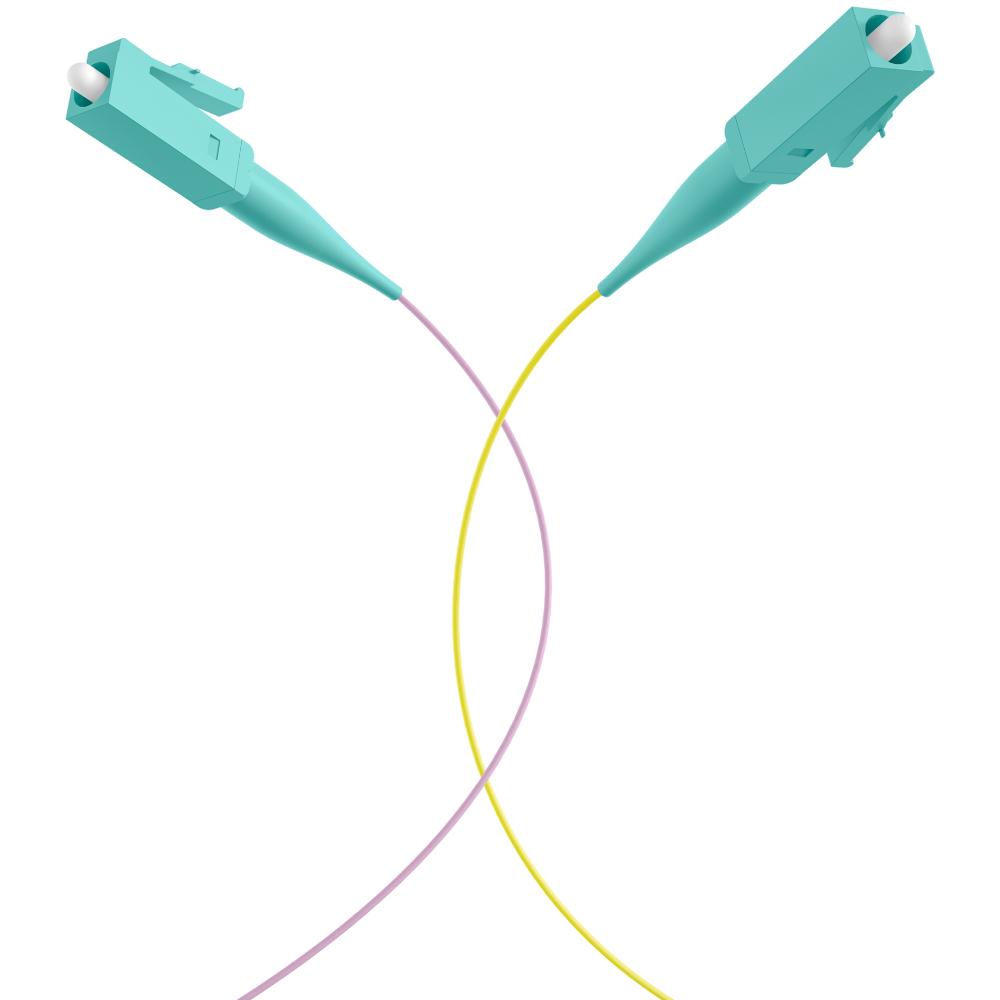

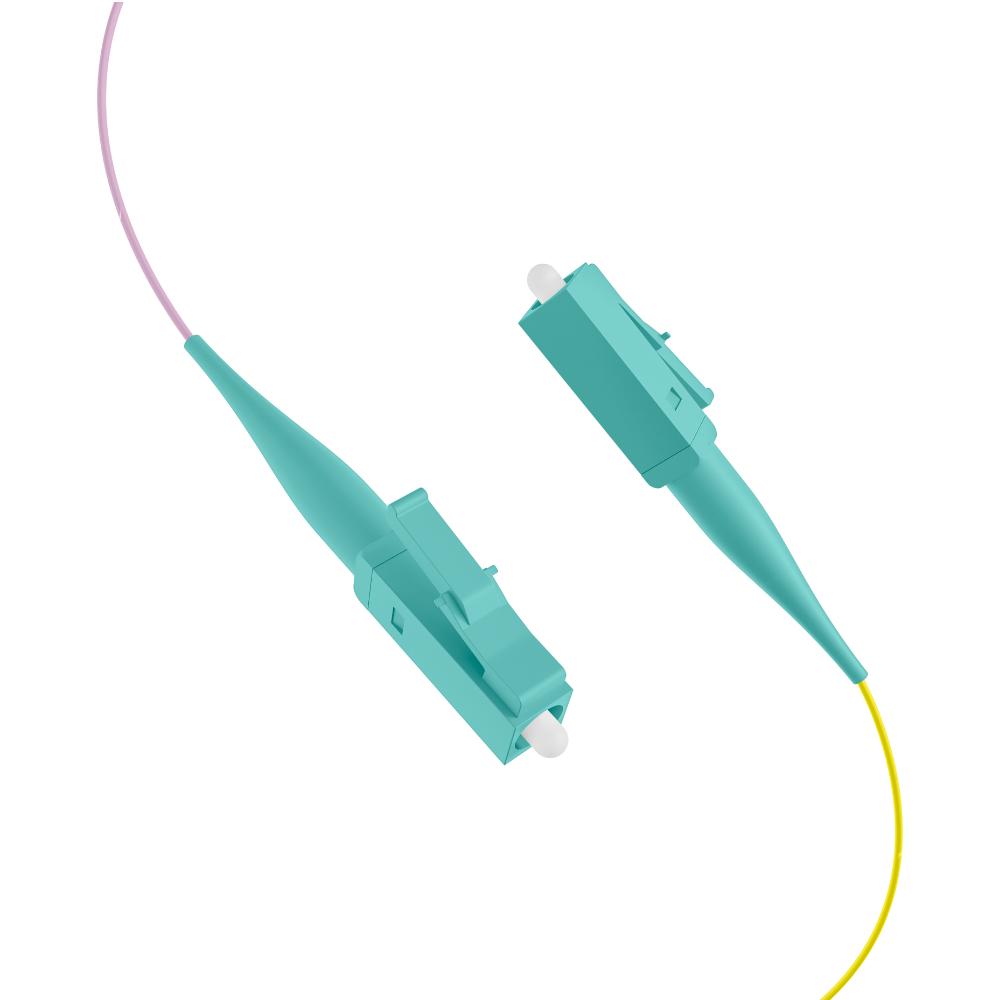

Hver pigtail er udstyret med en LC-connector i overensstemmelse med IEC 61754-20 og leveres med individuel målingsprotokol pr. sæt.
LSZH-kappen gør pigtailsene velegnede til brug i bygninger, hvor der kræves lav røgudvikling og halogenfrit materiale.

Specifikationer
• Type LC fiber kernepigtail sæt
• Udførelse 12 stk. farvekodet
• Længde 2,0 m
• Fibertype multimode 50/125 µm
• Kategori OM3
• Kvalitetsklasse A/1 i overensstemmelse med IEC 61753-222-2
• Connectortype LC
• Connectorstandard IEC 61754-20
• Connectorfinish UPC
• Connectorfarve aqua
• Kernetype kompakt kerne 900 µm
• Buffer loose tube struktur
• Kappemateriale LSZH
• Ydre diameter 0,9 mm
• Farvekode DIN VDE 0888
• Indførings­­tab 850 nm < 0,3 dB
• Maksimal trækkraft 3 N
• Dynamisk bøjningsradius 20× OD
• Statisk bøjningsradius 10× OD
• Driftstemperatur −20 til 70 °C
• Målingsprotokol medfølger pr. sæt
• Emballage polybag med individuelt beskyttede connectorer

IEC-standarder
• IEC 60793-2 specifikation for multimode fiber
• IEC 61754-20 definition af LC-connectorinterface
• IEC 61753-222-2 ydeevnekrav til multimode connectorer
• IEC 61300-3-4 målemetode for indføringstab

Forklaring af termer
• LC kompakt fiberconnector med 1,25 mm ferrule til høj porttæthed
• OM3 multimode kategori optimeret til 10G-transmission ved 850 nm
• 50/125 µm kerne-mantel-forhold for multimode fiber
• Pigtail enkelt-sidet termineret fiber beregnet til svejsning i patchpaneler eller ODF'er
• DIN VDE 0888 farvekodningsstandard til identifikation af fibre
• LSZH Low Smoke Zero Halogen-kappe uden halogen og med begrænset røgudvikling
• OD ydre diameter af fiberen til beregning af minimal bøjningsradius

Generel forklaring om pigtails
• Glasfiber pigtails anvendes til permanent forbindelse af trunkkabler med connectorinterfaces via svejsning
• Multimode OM3 er egnet til 10 Gigabit Ethernet over mellemlange afstande inden for bygninger og datacentre
• Farvekodning forenkler identifikation ved multi-fiber installationer og vedligeholdelse
