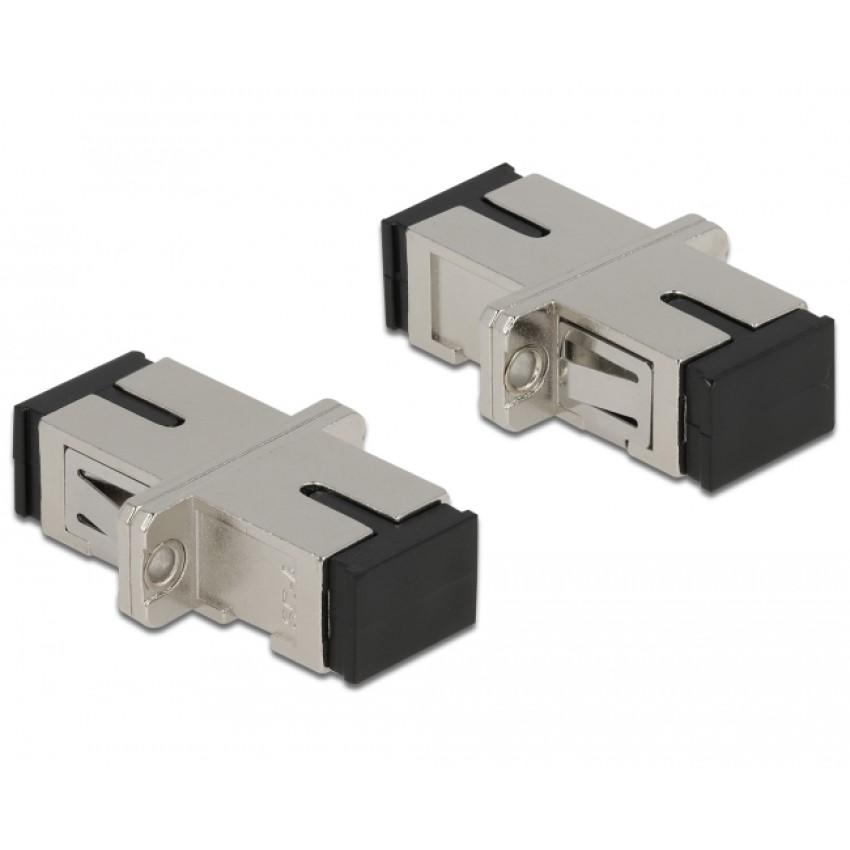

Glasfiberkobling SC - SC

Denne fiberadapter er designet til at forbinde to fiberpatchkabler inden for en passiv fiberforbindelse i et struktureret kabelsystem i henhold til ISO/IEC 11801.
Adapteren er udført som en simplex kobling med SC konnektorinterface på begge sider og er egnet til singlemode applikationer.
Forbindelsen er en SC-SC fiberforbindelse og er egnet til montering i fiberboks, patchpaneler og kabinetter.
Den integrerede keramiske muffe understøtter præcis justering af ferrule og støvbeskyttelse hjælper med at holde interfacet rent ved ubrugte porte.

Specifikationer
• Type fiberadapter
• Udførelse simplex
• Konnektor side 1 SC simplex female
• Konnektor side 2 SC simplex female
• Fiber type singlemode fiber
• Materiale muffe keramisk
• Støvbeskyttelse støvhætte
• Montering via metalbeslag eller skruer
• Antal monteringshuller 2
• Monteringshul diameter 2,4 mm
• Afstand mellem skruehuller ca. 18 mm
• Paneludskæring ca. 13,4 x 9,5 mm
• Driftstemperatur −20 til 70 °C
• Kabinetmateriale metal
• Dimensioner ca. 27,4 x 12,7 x 9,3 mm

IEC-standarder
• IEC 60793-2-50 specifikation af singlemode fibertyper

EN-standarder
• EN 60793-2-50 europæisk antagelse af singlemode fibertype-definitioner

Forklaring af termer
• SC-SC fiberforbindelse med en SC-konnektorinterface på begge sider
• Simplex én fiberforbindelse til transmission i én retning pr. fibersti
• Singlemode fibertype med meget lille kerne til transmission over lange afstande med minimal dispersion
• Keramisk muffe centreringsmuffe, der understøtter justering af konnektorferrules for stabil kobling
• Støvhætte dæksel, der hjælper med at forhindre forurening af adapterinterfacet
• ISO/IEC 11801 international standard, der beskriver struktur, topologi og komponentlayout af strukturerede kabelsystemer til datakommunikationsnetværk i bygninger og campusser

Generel forklaring om fiberoptiske kabler
• LC kompakt fiberkonnektor med kliklås til høj porttæthed
• SC rektangulær fiberkonnektor med push-pull lås til patchpaneler
• ST rund fiberkonnektor med bajonetlås til ældre installationer
• E2000® fiberkonnektor med beskyttelseshætte til lav refleksion og ekstra sikkerhed
• MPO / MTP multifiberkonnektor til høj fibertæthed i datacentre

• Simplex enkelt fiber til dataoverførsel i én retning
• Duplex to fibre til samtidig kommunikation i begge retninger

• Multimode fiber fibertype til korte til mellemlange afstande inden for bygninger
• Singlemode fiber fibertype til lange afstande og backbone-forbindelser

Forklaring af OS-kategorier
• OS1 singlemode fiber optimeret til transmission ved 1310 nm egnet op til ca. 10 km
• OS2 singlemode fiber egnet til transmission ved 1310 nm og 1550 nm med afstande op til 40 km og mere afhængigt af aktive moduler
