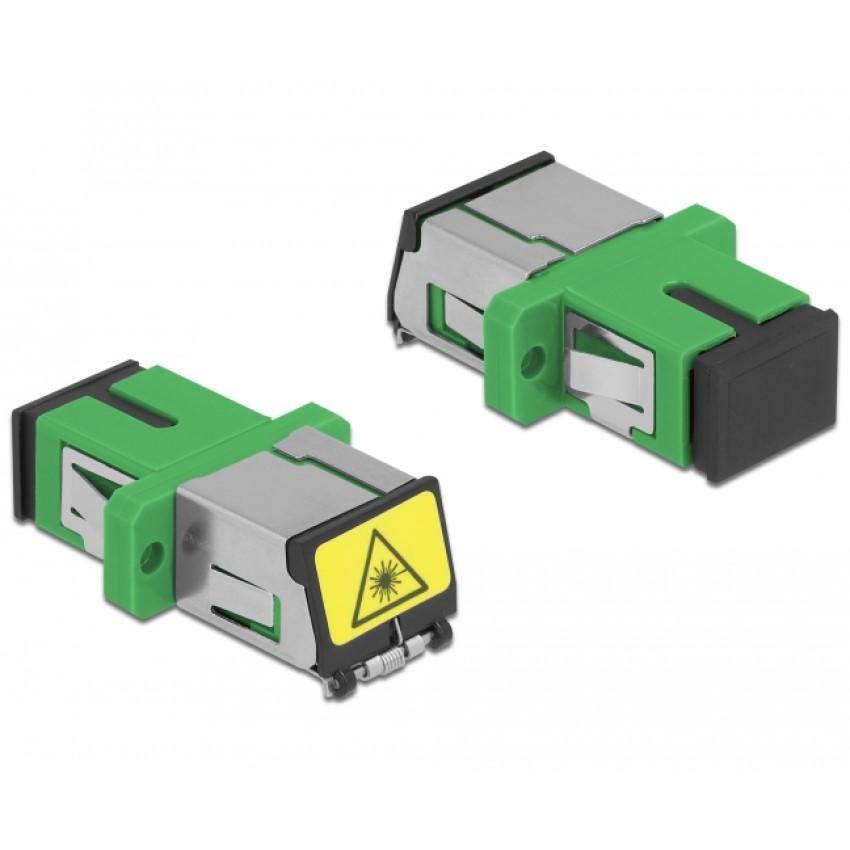

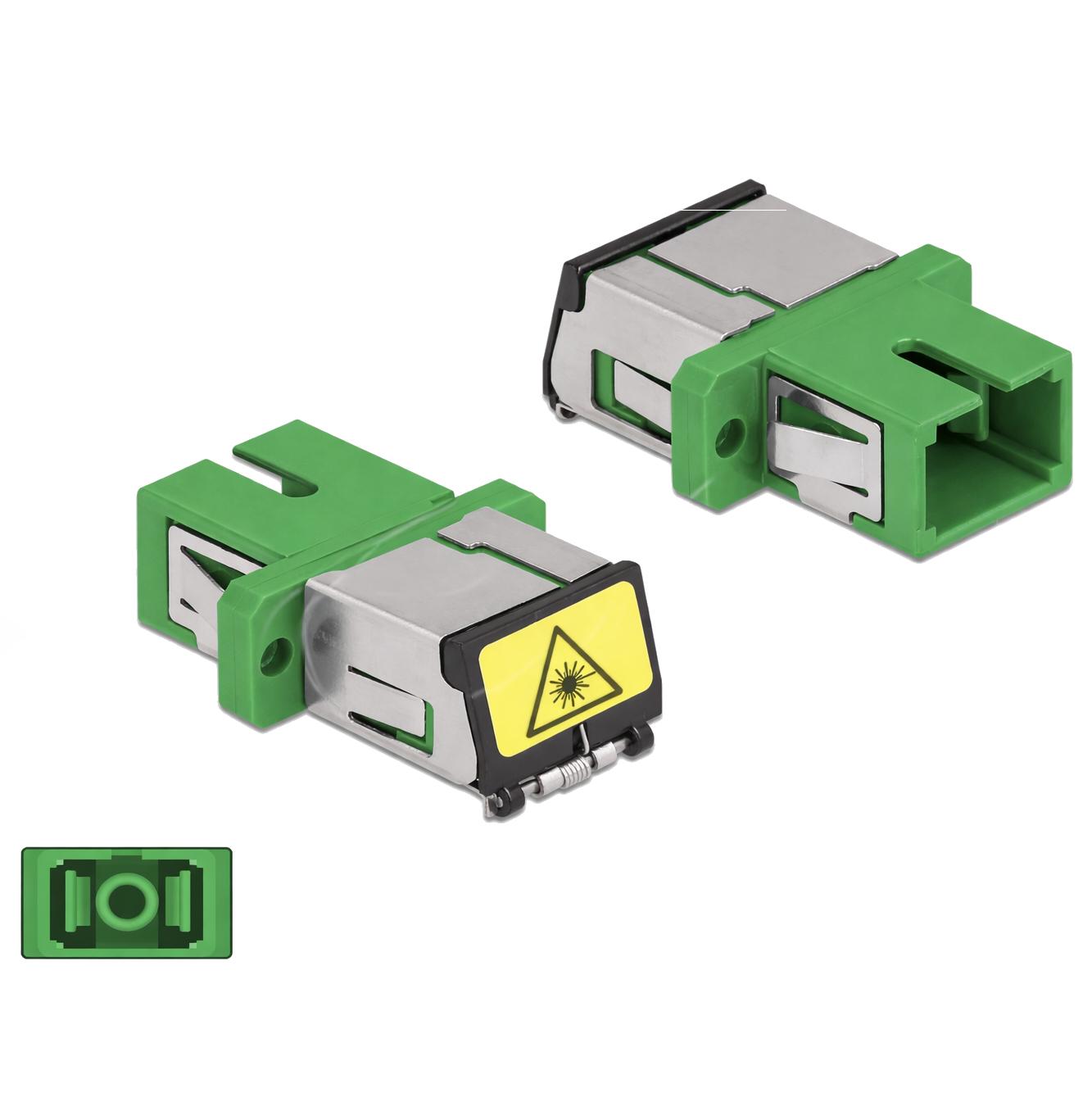

Glasfiberkobling SC - SC

Denne fiberadapter er beregnet til at forbinde to fiber patch-kabler inden for en passiv fiberforbindelse i et struktureret kabelsystem i henhold til ISO/IEC 11801.
Adapteren er udført som en simplex kobling med SC stikgrænseflade på begge sider og er velegnet til singlemode applikationer.
Forbindelsen er en SC-SC fiberforbindelse og er velegnet til montering i fiberoptiske bokse, patchpaneler og kabinetter.
Den integrerede keramiske muffe understøtter præcis justering af ferrules og laserbeskyttelsesklappen begrænser direkte eksponering for optisk stråling ved åbne porte.

Specifikationer
• Type fiberadapter
• Udførelse simplex
• Stik side 1 SC simplex hun
• Stik side 2 SC simplex hun
• Fiber type singlemode fiber
• Materiale muffe keramisk
• Laserbeskyttelse integreret beskyttelsesklap
• Støvbeskyttelse støvhætte
• Montering via metalholder eller skruer
• Antal monteringshuller 2
• Monteringshul diameter 2,4 mm
• Afstand mellem skruehuller ca. 18 mm
• Paneludskæring ca. 13,4 x 9,5 mm
• Driftstemperatur −20 til 70 °C
• Kabinetmateriale plast
• Farve grøn
• Dimensioner ca. 27,4 x 12,7 x 9,3 mm

IEC-standarder
• IEC 60793-2-50 specifikation af singlemode fibertyper

EN-standarder
• EN 60793-2-50 europæisk godkendelse af singlemode fibertyper

Forklaring af termer
• SC-SC fiberforbindelse med en SC-stikgrænseflade på begge sider
• Simplex en enkelt fiberforbindelse til transmission i én retning pr. fibersti
• Singlemode fibertype med en meget lille kerne til transmission over lange afstande med minimal dispersion
• Keramisk muffe centreringsmuffe, der understøtter justering af stik-ferrules for en stabil forbindelse
• Laserbeskyttelsesklap mekanisk afskærmning, der begrænser direkte eksponering for optisk stråling ved åbne forbindelser
• Støvhætte dæksel, der hjælper med at forhindre forurening af adaptergrænsefladen
• ISO/IEC 11801 international standard, der beskriver strukturen, topologien og komponentlayoutet af strukturerede kabelsystemer til datakommunikationsnetværk i bygninger og campusser

Generel forklaring om fiberkabler
• LC kompakt fiberstik med kliklås til høj porttæthed
• SC rektangulært fiberstik med push-pull lås til patchpaneler
• ST rundt fiberstik med bajonetlås til ældre installationer
• E2000® fiberstik med beskyttelseshætte til lav refleksion og ekstra sikkerhed
• MPO / MTP multi-fiber stik til høj fibertæthed i datacentre

• Simplex enkelt fiber til dataoverførsel i én retning
• Duplex to fibre til samtidig kommunikation i begge retninger

• Multimode fiber fibertype til korte til mellemlange afstande inden for bygninger
• Singlemode fiber fibertype til lange afstande og backbone-forbindelser

Forklaring af OS-kategorier
• OS1 singlemode fiber optimeret til transmission ved 1310 nm, egnet op til ca. 10 km
• OS2 singlemode fiber egnet til transmission ved 1310 nm og 1550 nm med afstande op til 40 km og mere, afhængig af aktive moduler
