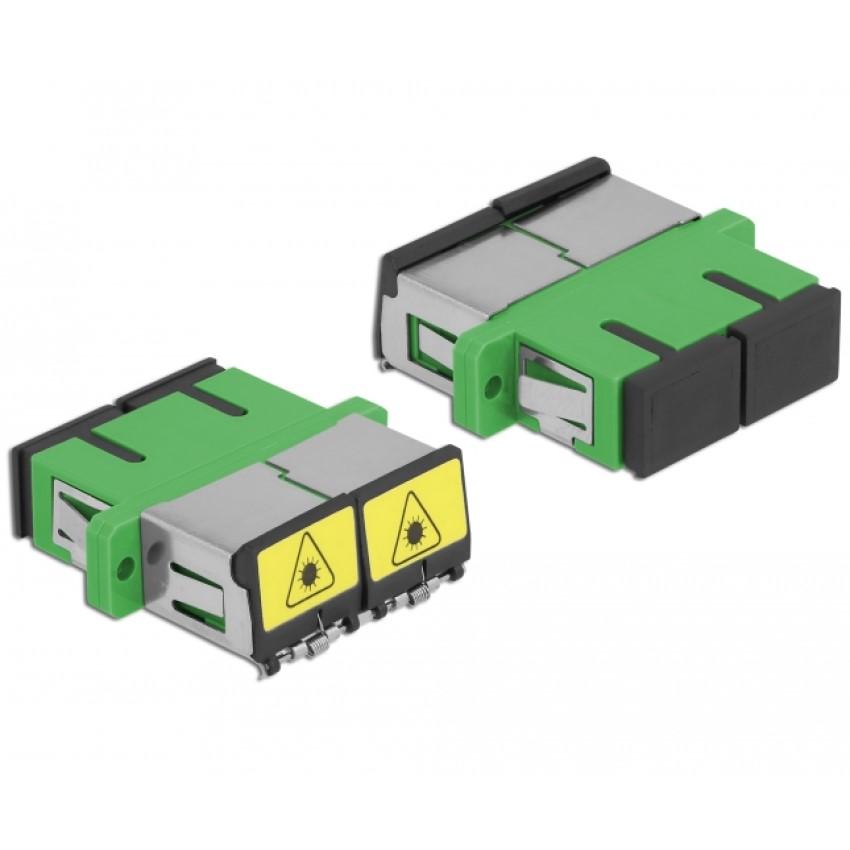

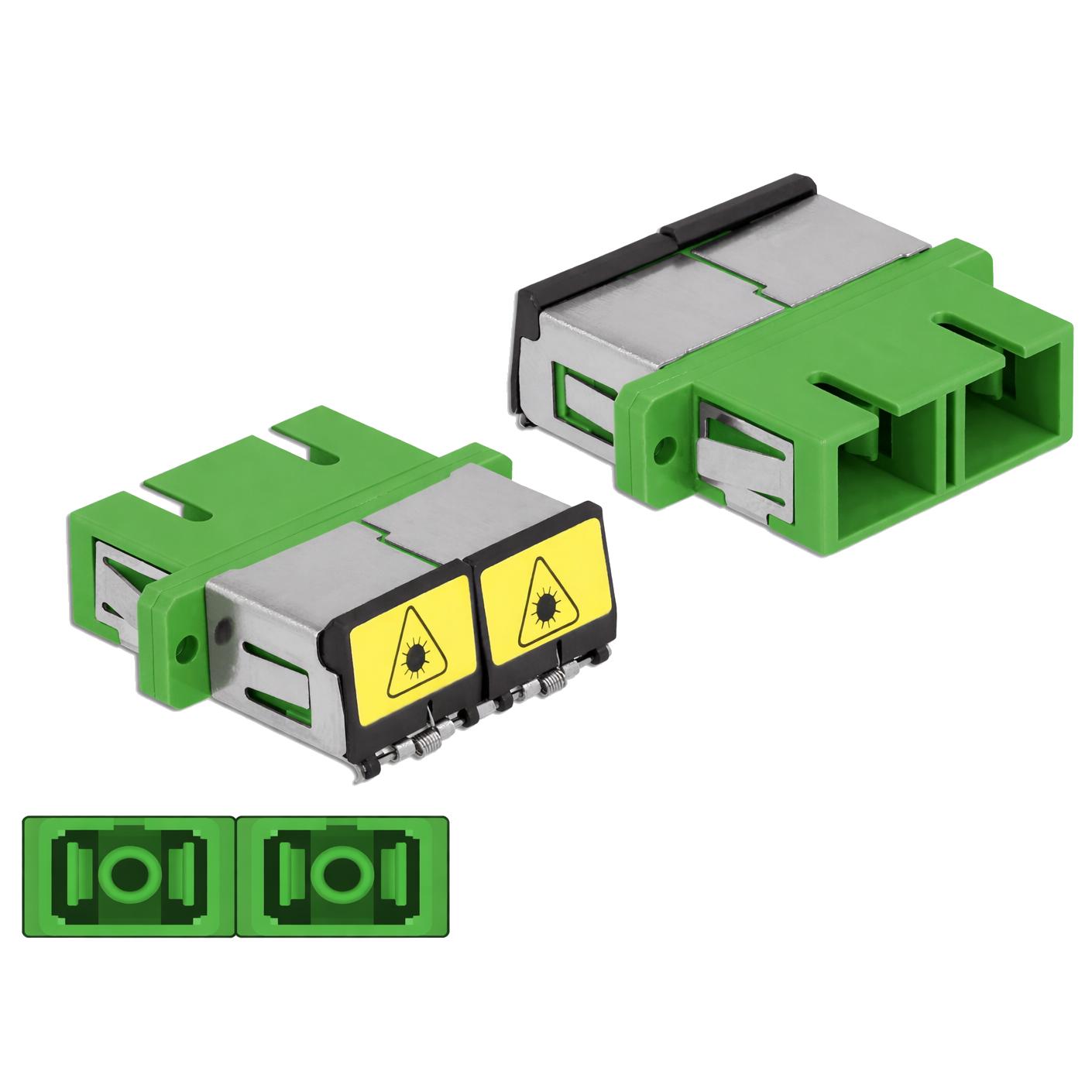

Glasfiberkobling SC - SC

Denne fiberadapter er designet til at forbinde to fiber patchkabler inden for en passiv fiberforbindelse i et struktureret kabelsystem i henhold til ISO/IEC 11801.
Adapteren er udført som en duplex kobling med en SC-duplex stikgrænseflade på begge sider og er velegnet til singlemode applikationer.
Tilslutningen er en SC-SC fiberforbindelse i duplex udførelse og er velegnet til montering i fiberstikbokse, patchpaneler og kabinetter.
Den integrerede keramiske muffe understøtter præcis justering af ferrulerne, og laserbeskyttelsesklappen begrænser direkte eksponering for optisk stråling ved åbne porte.

Specifikationer
• Type fiberadapter
• Udførelse duplex
• Stik side 1 SC duplex hun
• Stik side 2 SC duplex hun
• Fibertype singlemode fiber
• Materiale muffe keramisk
• Laserbeskyttelse integreret beskyttelsesklap
• Støvbeskyttelse støvhætte
• Montering via metalbeslag eller skruer
• Antal monteringshuller 2
• Diameter monteringshul 2,4 mm
• Afstand mellem skruehuller ca. 30,7 mm
• Paneludskæring ca. 26,6 x 9,5 mm
• Driftstemperatur −20 til 70 °C
• Husmateriale plast
• Farve grøn
• Mål ca. 34,7 x 25,6 x 9,3 mm

IEC-standarder
• IEC 60793-2-50 specifikation af singlemode fibertyper

EN-standarder
• EN 60793-2-50 europæisk vedtagelse af singlemode fibertype-definitioner

Forklaring af termer
• SC-SC fiberforbindelse med en SC-stikgrænseflade på begge sider
• Duplex to separate fiberpositioner i ét adapterhus til samtidig sending og modtagelse
• Singlemode fibertype med meget lille kerne til transmission over lange afstande med minimal dispersion
• Keramisk muffe centreringsmuffe, der understøtter justeringen af stikferruler for stabil forbindelse
• Laserbeskyttelsesklap mekanisk afskærmning, der begrænser direkte eksponering for optisk stråling ved åben forbindelse
• Støvhætte dæksel, der hjælper med at forhindre forurening af adaptergrænsefladen
• ISO/IEC 11801 international standard, der beskriver strukturen, topologien og komponentlayoutet af strukturerede kabelsystemer til datakommunikationsnetværk i bygninger og campusser

Generel forklaring af fiberkabler
• LC kompakt fiberstik med kliklås for høj porttæthed
• SC rektangulært fiberstik med push-pull lås til patchpaneler
• ST rundt fiberstik med bajonetlås til ældre installationer
• E2000® fiberstik med beskyttelseshætte for lav refleksion og ekstra sikkerhed
• MPO / MTP multifiberstik til høj fibertæthed i datacentre

• Simplex enkelt fiber til dataoverførsel i én retning
• Duplex to fibre til samtidig kommunikation i begge retninger

• Multimode fiber fibertype til korte til mellemlange afstande inden for bygninger
• Singlemode fiber fibertype til lange afstande og backbone-forbindelser

Forklaring af OS-kategorier
• OS1 singlemode fiber optimeret til transmission ved 1310 nm velegnet op til ca. 10 km
• OS2 singlemode fiber velegnet til transmission ved 1310 nm og 1550 nm med afstande op til 40 km og mere, afhængigt af aktive moduler
